１８

１９

２０

２１

20-73

A

B

A

Fastener Location

: Clip, 1

(Pink)

B

A

A

C

A

B

C

A

B

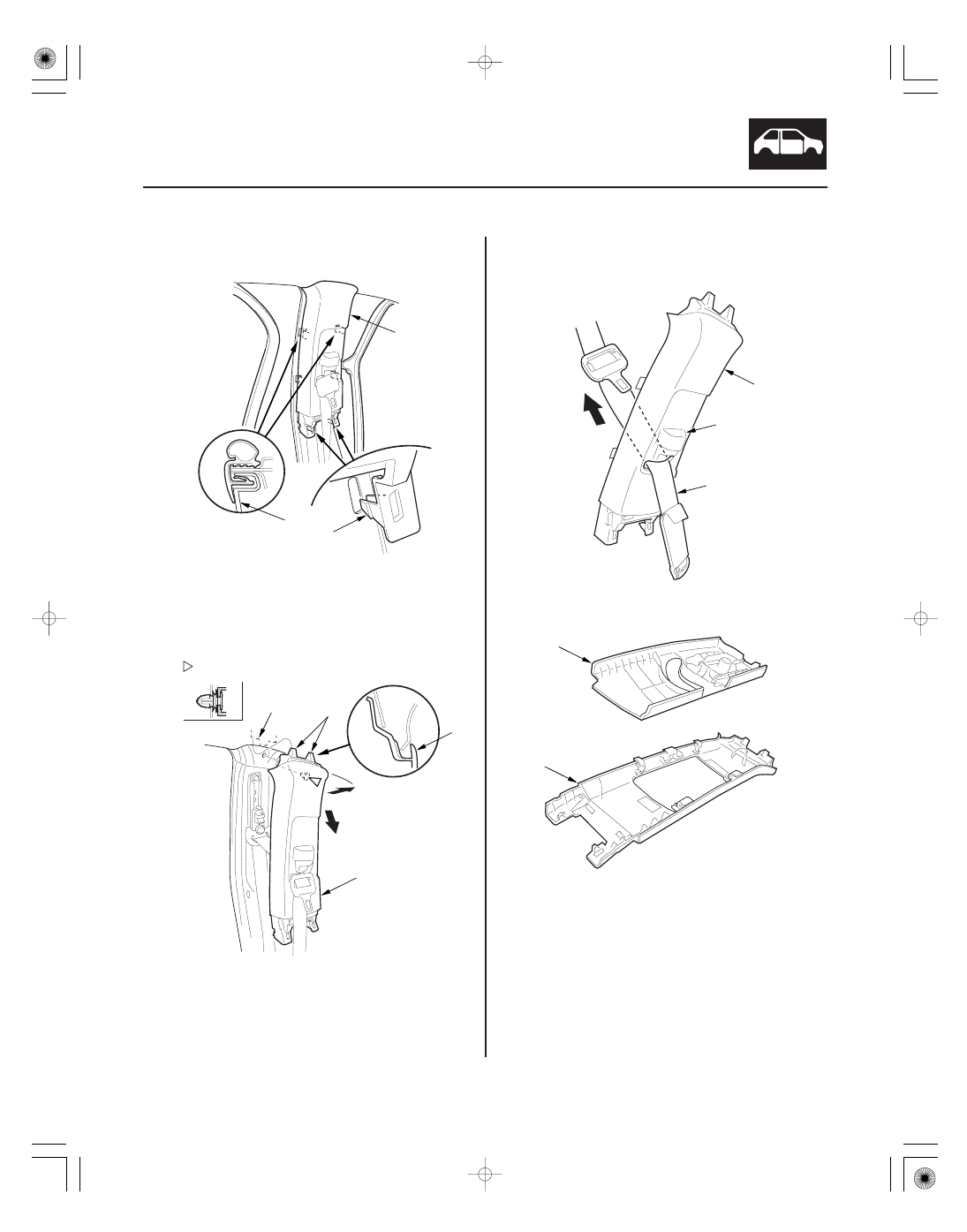

5. Pull the bottom of the B-pillar upper trim (A) back

by hand to detach the lower hooks (B).

6. Detach the upper clip by pulling the top of the

B-pillar upper trim (A). Pull the trim down to release
the upper hooks (B) from the side curtain airbag
B-pillar bracket (C).

7. Pass the front seat belt (A) lower anchor out

through a hole in the slider (B), then remove the
B-pillar upper trim (C).

8. Remove the slider (A) from the B-pillar upper trim

(B).

08/08/21 15:01:33 61SNR030_200_0075

２２

２３

Slider engagement with shoulder anchor adjuster

20-74

Interior Trim

A

B

C

D

E

F

A

F

G

H

I

B

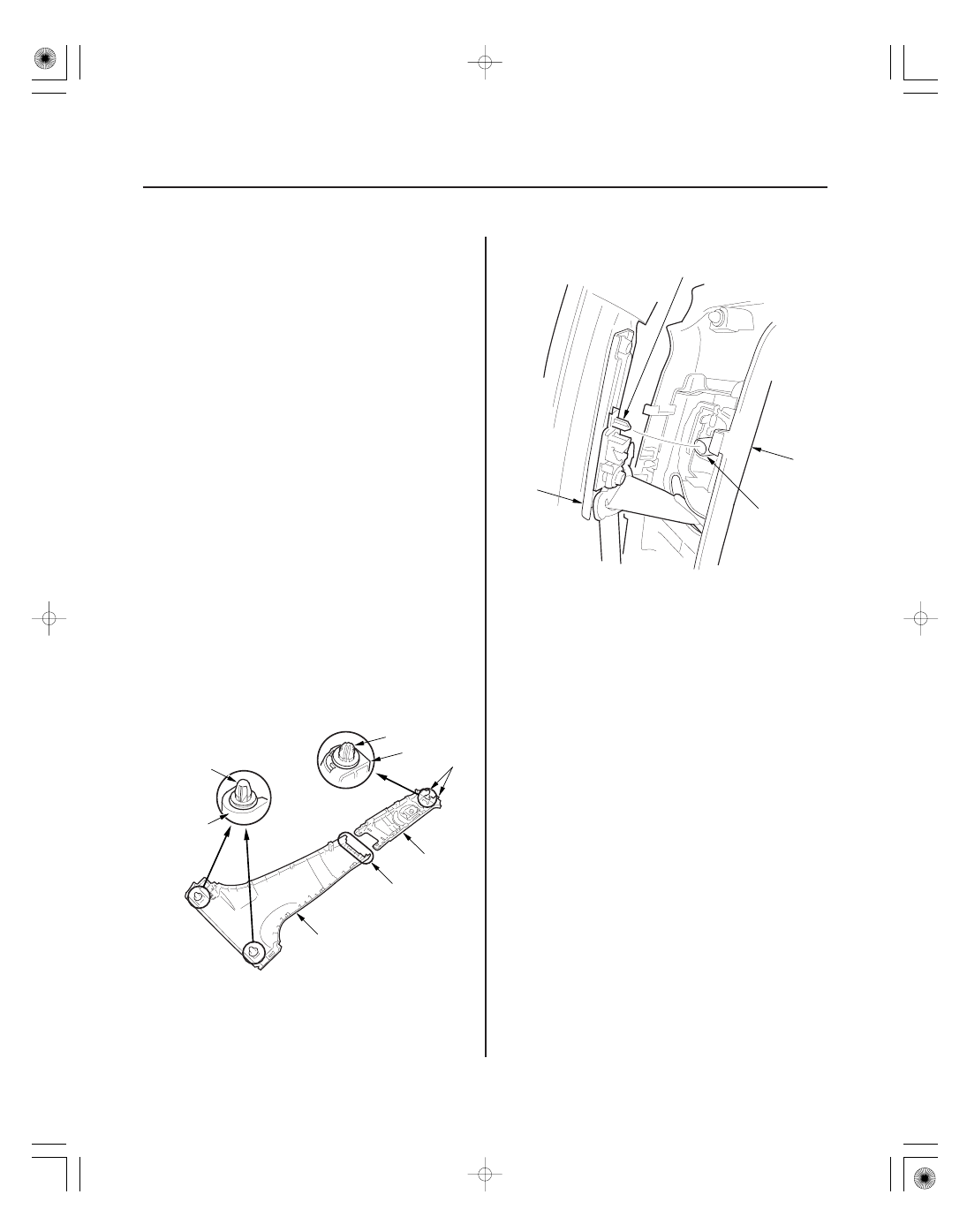

9. Install the trim in the reverse order of removal, and

note these items:

• If the clips (A) are damaged or stress-whitened,

replace them with new ones.

• If the side curtain airbag has deployed, replace

the B-pillar upper and lower trim and all clips on
the trim with new ones (see page 24-185).

• To prevent the side curtain airbags from

deploying improperly and possibly causing
injury, inspect the trim and replace it if it has any
of the following damage:
– Any cracks or deformations in the B-pillar

upper trim (B) and the upper hooks (C), and
any stress-whitening in the upper part of the
trim

– Any cracks or deformations in the B-pillar

lower trim (D), and any breakages in the part
(E) fitted with the B-pillar upper trim

– Any cracks or stress-whitening in the clips

seating surface (F)

• Replace any damaged parts with new ones.
• Make sure the top of the trim overlaps with the

headliner correctly (see page 24-187).

• Make sure the pin (G) on the front seat belt

shoulder anchor adjuster (H) and the hole (I) on
the back of the slider are engaged when
installing the B-pillar upper trim.

• Make sure the trim hook is installed into the side

curtain airbag B-pillar bracket securely.

• Push the clips and the hooks into place securely.
• Before installing the anchor bolt, make sure there

are no twists or kinks in the seat belt.

08/08/21 15:01:33 61SNR030_200_0076

２４

０４

ＳＮＲ９Ａ００Ｊ２６２７３４０００００ＫＤＡＴ２０

Special Tools Required

C-Pillar Trim

20-75

A

D

B

C

E

A

C

D

E

F

A

B

KTC trim tool set SOJATP2014

SRS components are located in this area. Review the
SRS component locations (see page 24-11) and the
precautions and procedures (see page 24-13) before
doing repairs or service.

NOTE:

• Follow the C-pillar trim installation procedure

carefully; improper installation could cause the side
curtain airbag to deploy improperly and possibly
cause injury.

• Put on gloves to protect your hands.
• Use the appropriate tool from the KTC trim tool set to

avoid damage when removing components.

• Take care not to scratch the trim and panels.

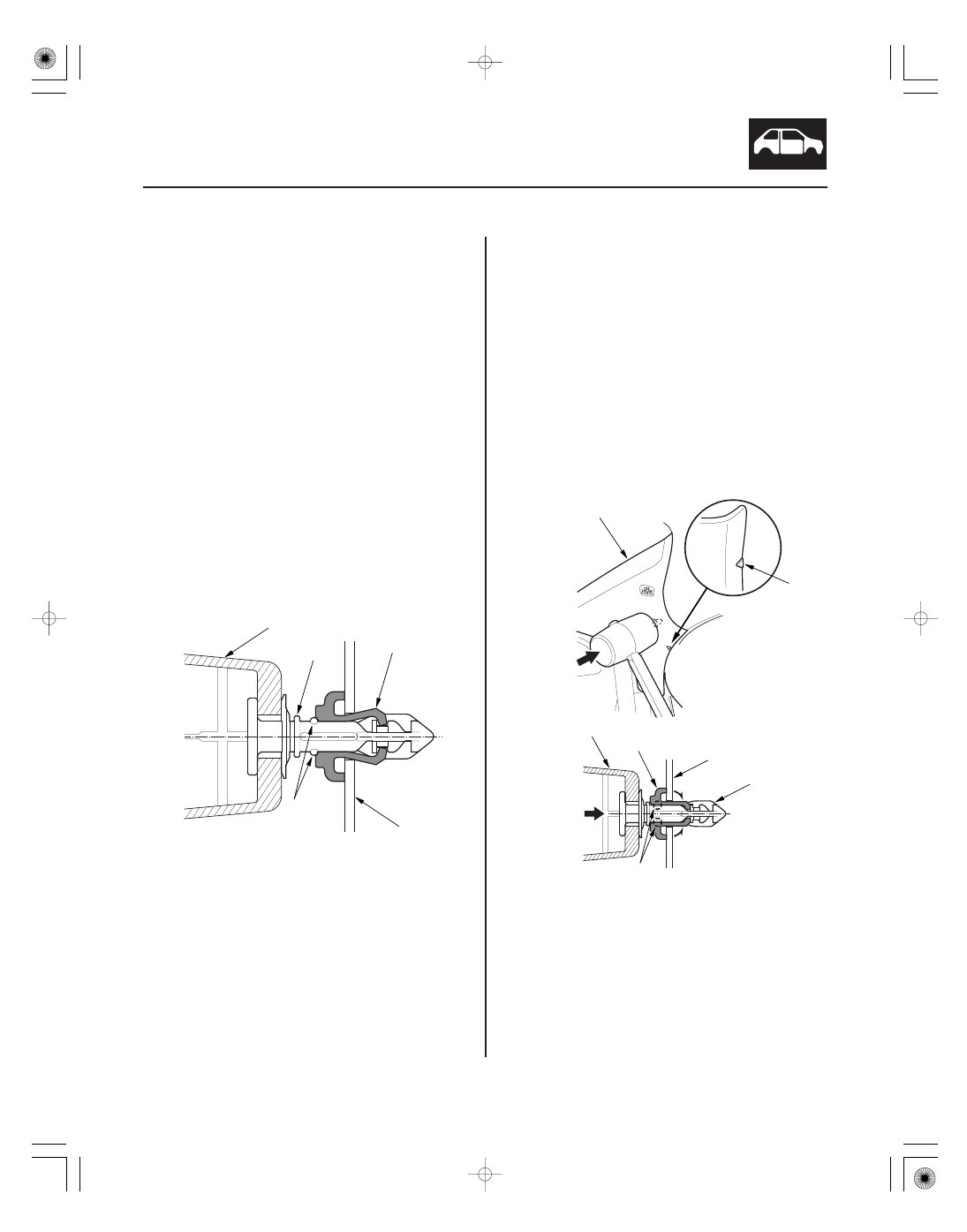

• The front clip in the C-pillar trim (A) consists of a

grommet (B) and a pin (C). The grommet expanded
with the pin secures it to the body panel (D). The
projections (E) on the pin are broken during removal,
so the clip must be replaced with a new one when the
trim is reinstalled.

1. Remove these items:

• Rear seat cushion (see page 20-133)
• Rear seat side bolster (see page 20-134)
• Rear door opening seal, as needed (see step 3 on

page 20-68)

2. Fold the seat-back forward.

3. Hit the front clip in the C-pillar trim (A) with a

rubber mallet. The clip is near the triangle mark (B).
Hitting the clip breaks the projections (C) on the pin
(D) and pushes it into the grommet (E) on the body
(F).

NOTE: The clip must be replaced with a new one
when the C-pillar trim is reinstalled.

08/08/21 15:01:34 61SNR030_200_0077

07AAC-SEPA240

２６

２７

２８

20-76

Interior Trim

A

C

A

B

B

Fastener Locations

: Clip, 3

(Red)

A

B

A

B

D

E

C

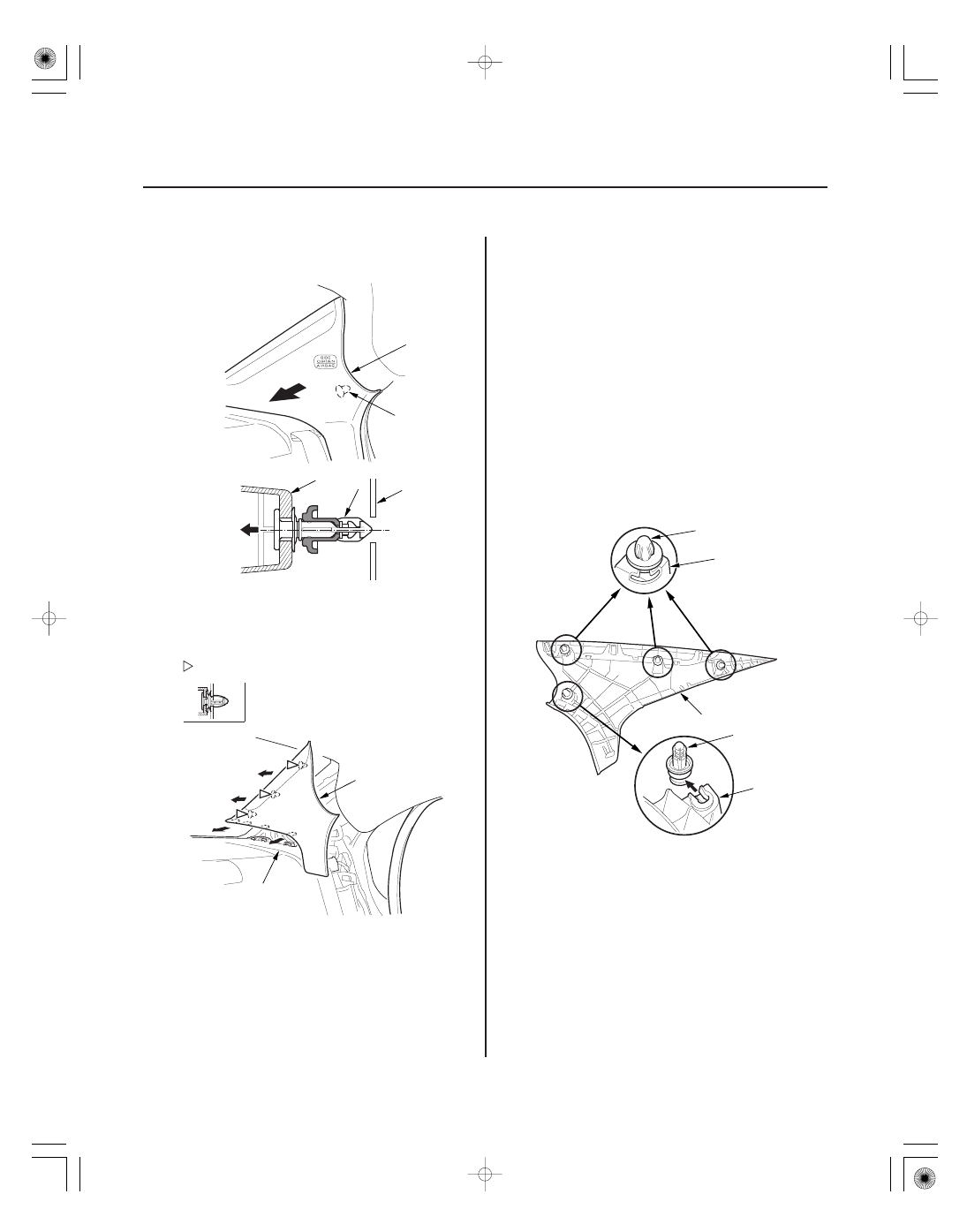

4. Pull the front of the C-pillar trim (A) back by hand to

remove the front clip (B) from the body (C).

5. Pull the C-pillar trim (A) by hand to detach the clips,

then pull the trim up from the rear shelf (B).

6. If the side curtain airbag has deployed, replace the

C-pillar trim and all clips on the trim with new ones
(see page 24-185).

7. If the side curtain airbag has not deployed, remove

the front clip (A) from the removed C-pillar trim (B)
and discard it. Then check the trim:

• To prevent the side curtain airbags from

deploying improperly and possibly causing
injury, inspect the C-pillar trim and replace it if it
has any of the following damage:
– Any cracks, deformations, or stress-whitening

in the C-pillar trim

– Any cracks or stress-whitening in the clip

seating surfaces (C, D)

• If the clips (E) are damaged or stress-whitened,

replace them with new ones.

• Replace the front clip with a new one.

08/08/21 15:01:34 61SNR030_200_0078
