20-58

Moonroof

Sunshade Replacement

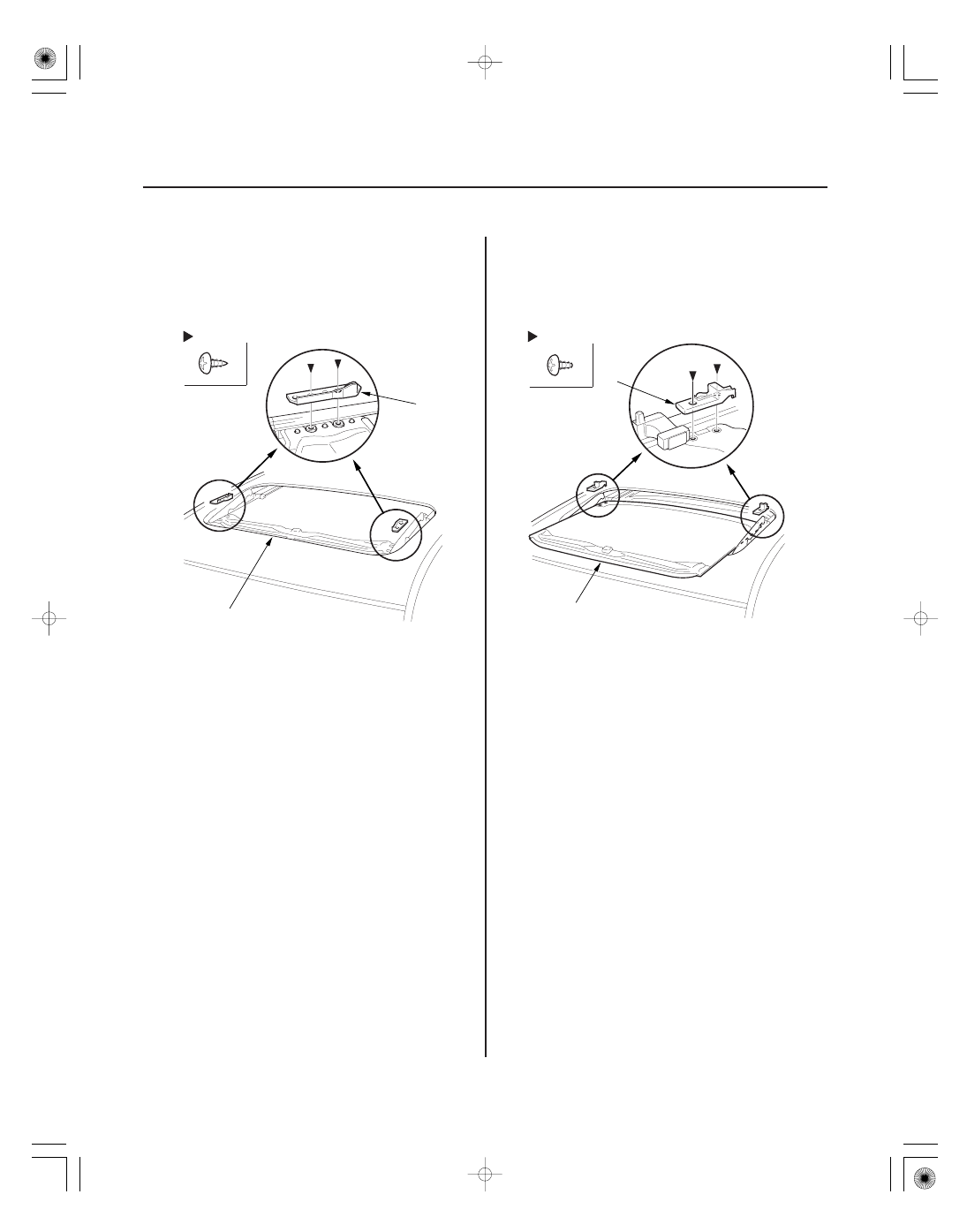

Fastener Locations

: Screw, 4

B

A

Fastener Locations

: Screw, 4

A

B

1. Remove the drain channel (see page 20-57).

2. Slide the sunshade (A) until you can see both

sunshade slider spacers (B).

3. Remove the screws, then remove both spacers.

4. While lifting the front portion of the sunshade (A),

move the sunshade forward until you can see both
sunshade rear hooks (B). Do not damage the
sunshade or the hooks.

5. Remove the screws, then remove both rear hooks.

08/08/21 15:00:21 61SNR030_200_0060

０３

０４

０１

ＳＮＲ９ＡＢ９Ｊ３４２０００４１００１ＫＢＡＴ００

20-59

20-59

Motor Replacement

A

B

A

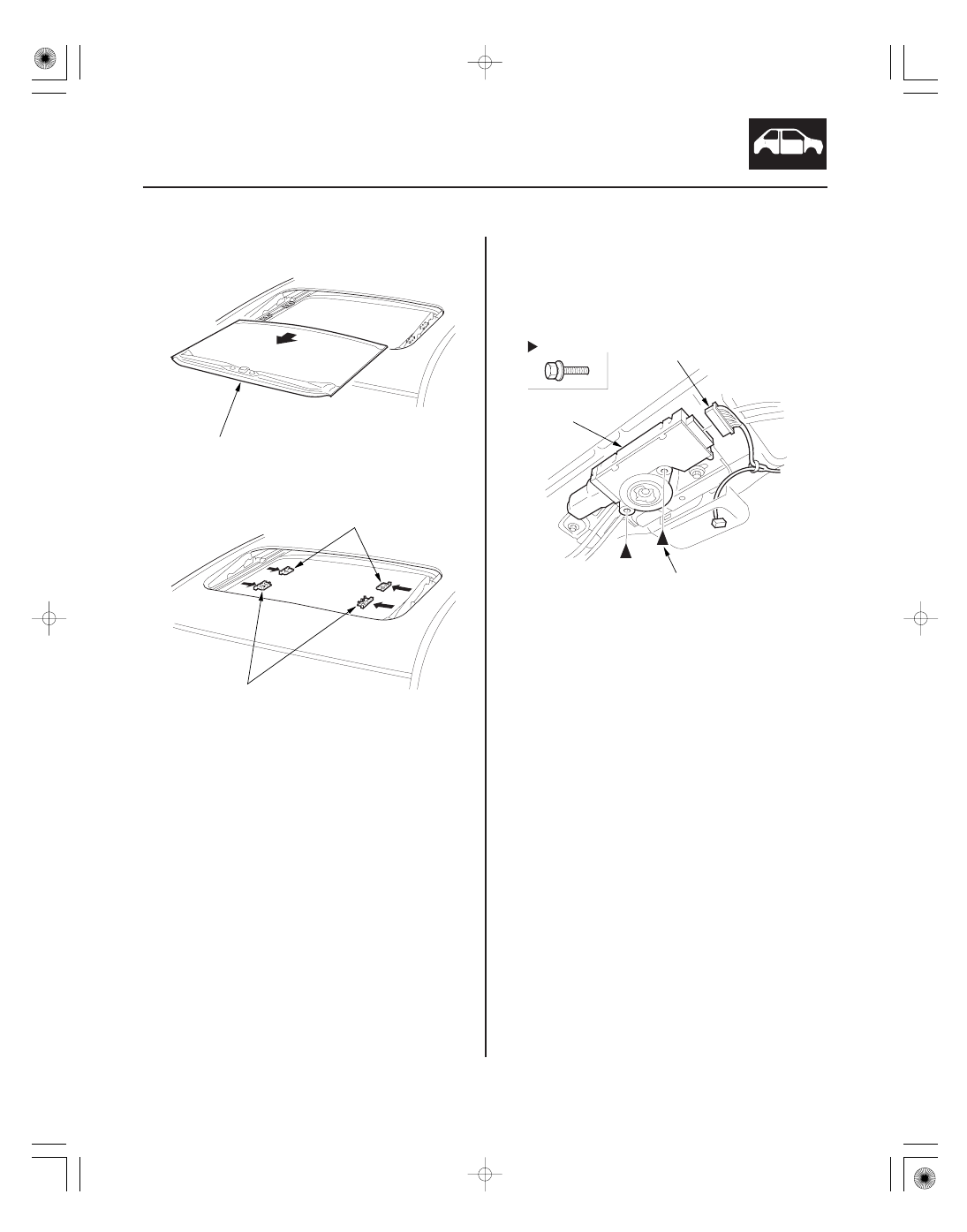

Fastener Locations

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

A

B

: Bolt, 2

6. Remove the sunshade (A).

7. Remove both front sunshade base sliders (A) and

both rear sunshade base sliders (B).

8. Install the sunshade in the reverse order of removal,

and check the glass position adjustment (see page
20-55).

9. Check for water leaks. Let the water run freely from

a hose without a nozzle. Do not use a high-pressure
spray.

1. Remove the headliner (see page 20-84).

2. Put on gloves to protect your hands. Disconnect the

connector (A), and remove the bolts, then remove
the motor (B).

3. Install the motor in the reverse order of removal,

and note these items:

• Make sure the connector is plugged in properly.
• Reset the moonroof control unit (see page

22-287).

• Check the motor operation.

08/08/21 15:01:20 61SNR030_200_0061

０３

０４

０１

ＳＮＲ９ＡＢ９Ｊ３４２０００４１００１ＫＢＡＴ００

20-59

20-59

Motor Replacement

A

B

A

Fastener Locations

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

A

B

: Bolt, 2

6. Remove the sunshade (A).

7. Remove both front sunshade base sliders (A) and

both rear sunshade base sliders (B).

8. Install the sunshade in the reverse order of removal,

and check the glass position adjustment (see page
20-55).

9. Check for water leaks. Let the water run freely from

a hose without a nozzle. Do not use a high-pressure
spray.

1. Remove the headliner (see page 20-84).

2. Put on gloves to protect your hands. Disconnect the

connector (A), and remove the bolts, then remove
the motor (B).

3. Install the motor in the reverse order of removal,

and note these items:

• Make sure the connector is plugged in properly.
• Reset the moonroof control unit (see page

22-287).

• Check the motor operation.

08/08/21 15:01:20 61SNR030_200_0061

０１

０２

０３

＊０１

ＳＮＲ９ＡＢ９Ｊ３４２０００４０８０１ＫＢＡＴ００

20-60

Moonroof

Frame and Drain Tube Replacement

A

A

B

C

A

A

C

C

C

A

B

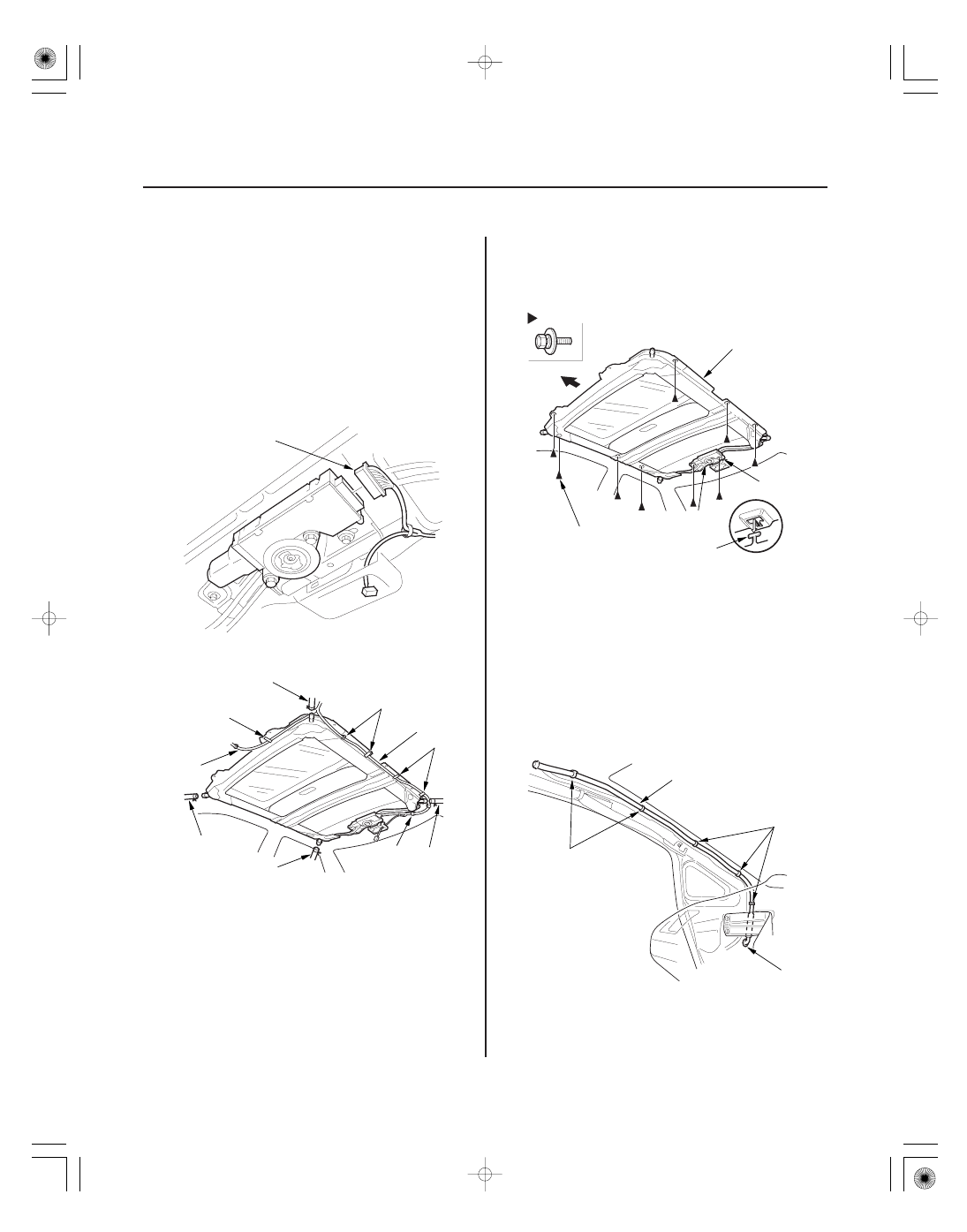

Fastener Locations

: Bolt, 9

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

A

B

B

B

B

B

C

A

SRS components are located in this area. Review the
SRS component locations (see page 24-11) and the
precautions and procedures (see page 24-13) before
doing repairs or service.

1. Remove these items:

• Headliner (see page 20-84)
• Moonroof glass (see page 20-55)

2. Put on gloves to protect your hands. Disconnect the

motor connector (A).

3. Disconnect the drain tubes (A).

4. Remove the roof wire harness (B) by detaching the

harness clips (C).

5. With an assistant holding the frame (A), remove the

bolts, starting at the rear, and release the rear
hooks (B) by moving the frame forward.

6. With the help of an assistant, carefully remove the

frame through the front door opening. Take care
not to scratch the interior trim or the body, or tear
the seat covers.

7. To remove a front drain tube (A) from the body,

remove the kick panel, left or right (see page 20-66),
and the driver’s dashboard undercover (see page
20-103) or the passenger’s dashboard undercover
(see page 20-104). Detach the clips (B) and remove
the drain valve (C) from the body hole, then remove
the front drain tube.

08/08/21 15:01:21 61SNR030_200_0062
