Acura CSX. Manual - part 352

０８

０６

０５

17-82

EPS Components

A

B

C

D

A

B

B

A

4 mm
(0.16 in.)

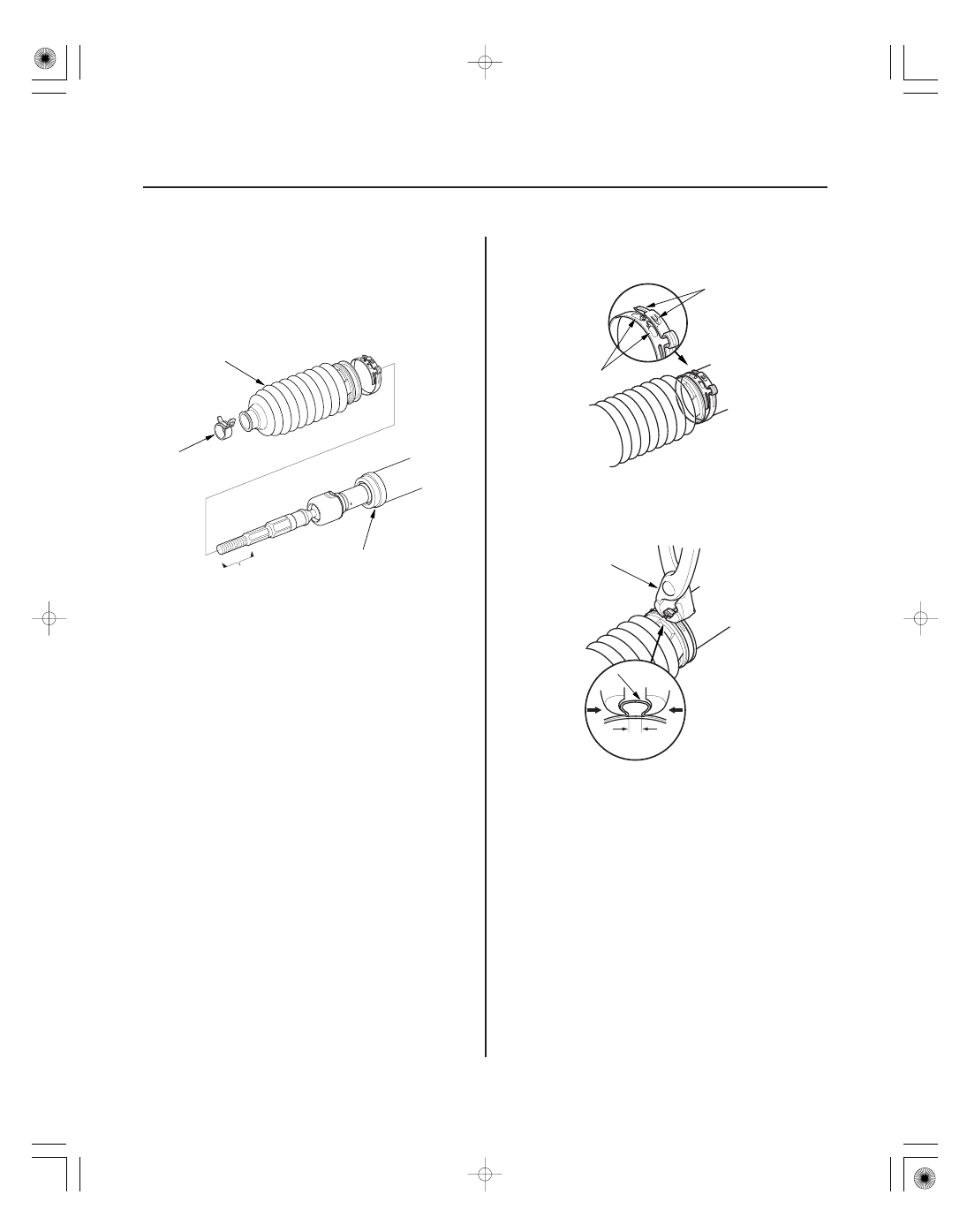

6. Center the steering rack within its stroke.

7. Clean off any grease or contamination from the

boot installation grooves (A) around the gearbox
housing. Install the boots (B) on the rack ends with
the tie-rod clips (C), and fit the boot end in the
installation grooves in the housing properly.

8. After installing the boots, wipe the grease off the

thread section (D) of the rack end.

9. Install the new boot bands by aligning the tabs (A)

with the holes (B) of the band.

10. Close the ear portion (A) of the band with

commercially available pincers Oetiker 1098 or
equivalent (B).

11. Slide the rack shaft right and left to be certain that

the boots are not deformed or twisted.

08/08/21 14:55:29 61SNR030_170_0083

０１

ＳＮＲ９Ａ００Ｆ１８１０００５７１５１ＫＤＡＴ００

17-83

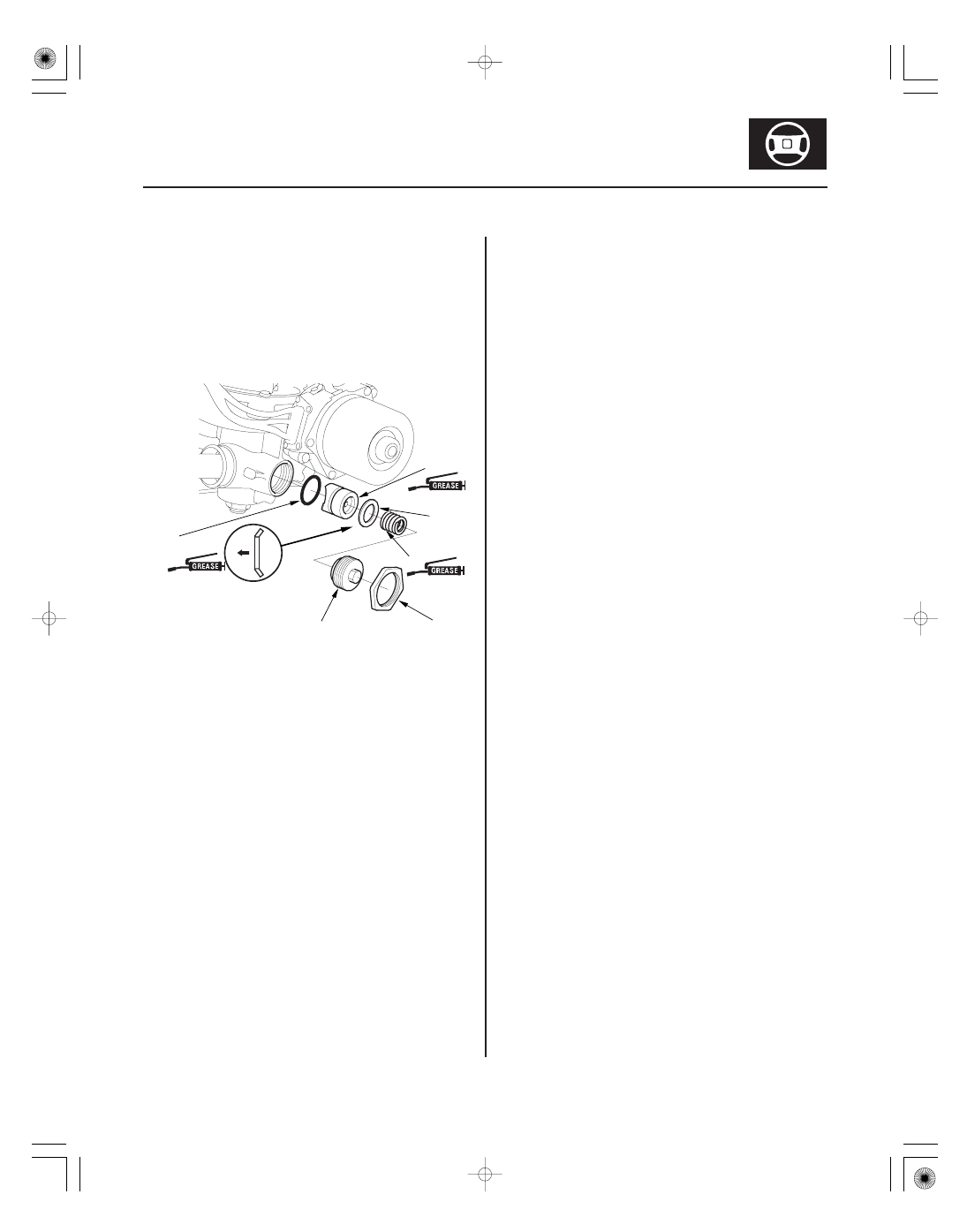

Rack Guide Removal/Installation

A

B

C

D

E

F

NOTE: During removal/installation, do not allow dust,
dirt, or other foreign materials to enter the steering
gearbox.

1. Remove the steering gearbox (see page 17-65).

2. Loosen the locknut (A), then remove the rack guide

screw (B), the spring (C), the disc washer (D), and
the rack guide (E).

3. Remove the O-ring (F) from the rack guide. Wipe

the grease off the sliding surface of the rack guide.

4. Apply multipurpose grease to the new O-ring, then

install it to the rack guide.

5. Apply multipurpose grease to the sliding surface

and the circumference of the rack guide, and install
it onto the gearbox housing. Wipe the grease off
the threaded section of the housing.

6. Apply multipurpose grease to both ends of the

spring, and install it onto the gearbox housing.

7. Install the disc washer with its convex side facing

the rack guide.

8. Remove the old sealant from the rack guide screw

and apply new sealant (Three Bond 1215 or Loctite
5699) to the middle of the threads. Loosely install
the rack guide screw on the steering gearbox.

NOTE: If more than 5 minutes has passed after
applying the sealant, remove the old sealant and
residue, and apply new sealant.

9. Loosely install the locknut.

10. Adjust the rack guide screw (see page 17-15). After

adjusting, check that the rack moves smoothly by
sliding the rack right and left.

Replace.

08/08/21 14:55:29 61SNR030_170_0084

０１

ＳＮＲ９Ａ００Ｆ１８１０００２５１２１ＫＤＡＴ００

17-84

EPS Components

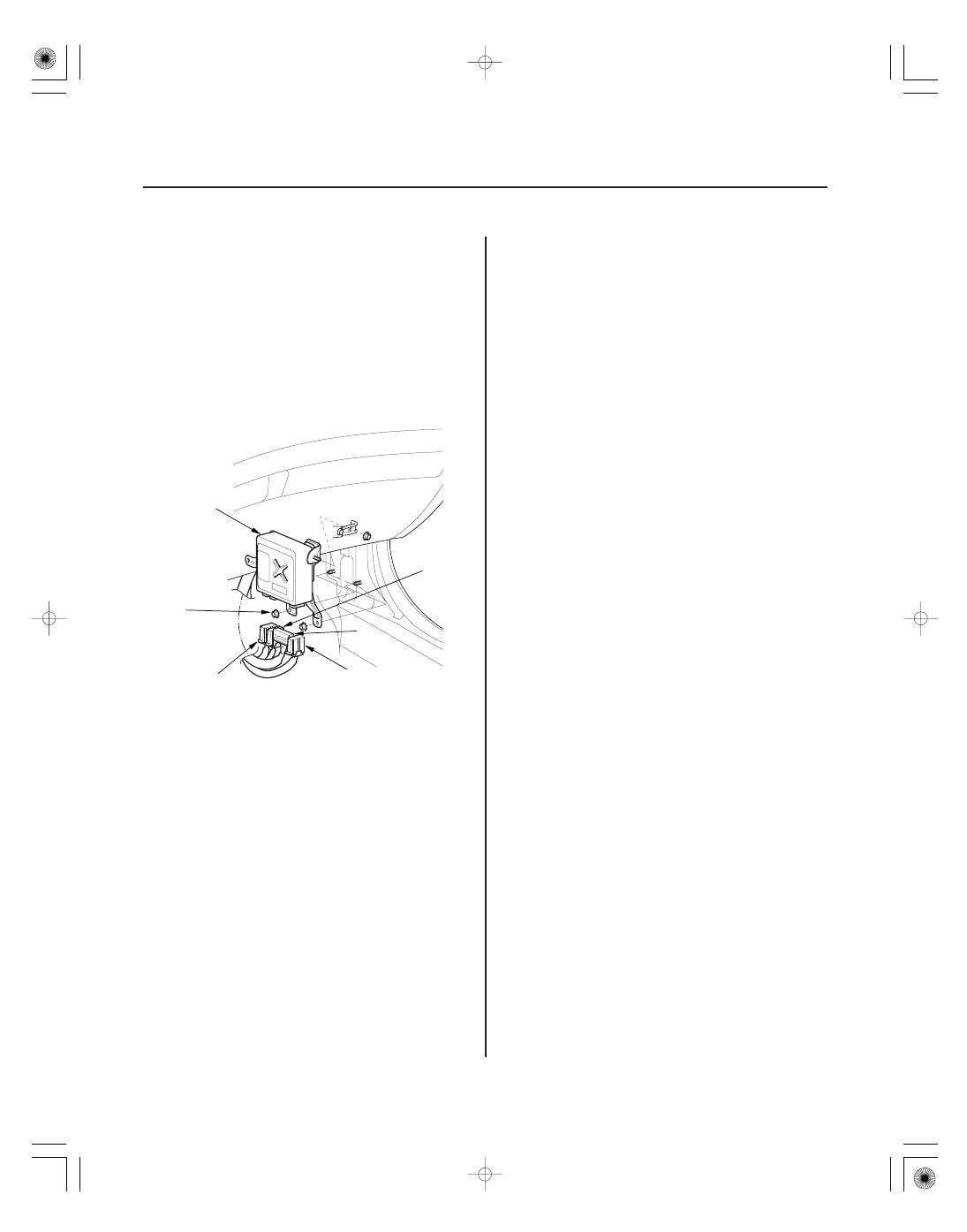

EPS Control Unit Removal/Installation

A

B

C

D

F

E
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m,
7.2 lbf·ft)

1. Do the battery terminal disconnection procedure

(see page 22-68).

2. Remove the passenger’s dashboard lower cover

(see page 20-102).

3. Remove the passenger’s side kick panel (see page

20-66).

4. Disconnect EPS control unit connectors A (2P),

connector B (2P), connector C (2P), and connector D
(28P).

5. Remove the nuts (E) from the EPS control unit (F).

6. Remove the EPS control unit.

7. Install the EPS control unit in the reverse order of

removal.

8. Do the battery terminal reconnection procedure

(see page 22-68), and do these tasks:

• Make sure the horn and turn signal switches

work properly.

• Make sure the steering wheel switches work

properly.

• If the EPS control unit is replaced, the EPS control

unit must memorize the torque sensor neutral
position (see page 17-22).

9. After installation, start the engine, and let it idle.

Turn the steering wheel from lock-to-lock several
times. Check that the EPS indicator does not come
on.

08/08/21 14:55:30 61SNR030_170_0085

ＳＮＲ９Ａ０００００００００Ｊ１８０１ＺＣＡＴ００

Suspension

Front and Rear Suspension

Front Suspension

Rear Suspension

.............................................

.............................................

TPMS (Tire Pressure Monitoring System)

(’08-09 Models)

. 18-47

................................................................

........................................

.........................................................

...........................

...........................................

............................................

......................................................

...................

................................................................

........................................

.........................................................

...........................

...........................................

............................................

......................................................

...................

Special Tools

. 18-2

Component Location Index

. 18-3

Wheel Alignment

. 18-5

Wheel Bearing End Play Inspection

. 18-9

Wheel Runout Inspection

. 18-9

Wheel Bolt Replacement

. 18-10

Ball Joint Removal

. 18-12

Ball Joint Boot Inspection/Replacement

. 18-13

...............

...................................

...............................

..........................

........................................

.................

...................................

...............

...................................

...............................

..........................

........................................

.................

...................................

Knuckle/Hub/Wheel Bearing Replacement

. 18-14

Lower Ball Joint Replacement

. 18-20

Lower Arm Removal/Installation

. 18-22

Stabilizer Link Removal/Installation

. 18-25

Stabilizer Bar Replacement

. 18-25

Damper/Spring Removal and Installation

. 18-26

Damper/Spring Disassembly,

Inspection, and Reassembly

. 18-28

...................

...............................

.............................

..........................

........................................

.................................................

....................................................

...................

...............................

.............................

..........................

........................................

.................................................

....................................................

Knuckle/Hub Bearing Unit Replacement

. 18-31

Upper Arm Removal/Installation

. 18-35

Trailing Arm Removal/Installation

. 18-36

Stabilizer Link Removal/Installation

. 18-37

Stabilizer Bar Replacement

. 18-38

Damper Replacement

. 18-39

Spring Replacement

. 18-42
