Special Tools Required

13-84

Manual Transmission

Transmission Removal

A

B

C

D

A

A

B

D

C

A

B

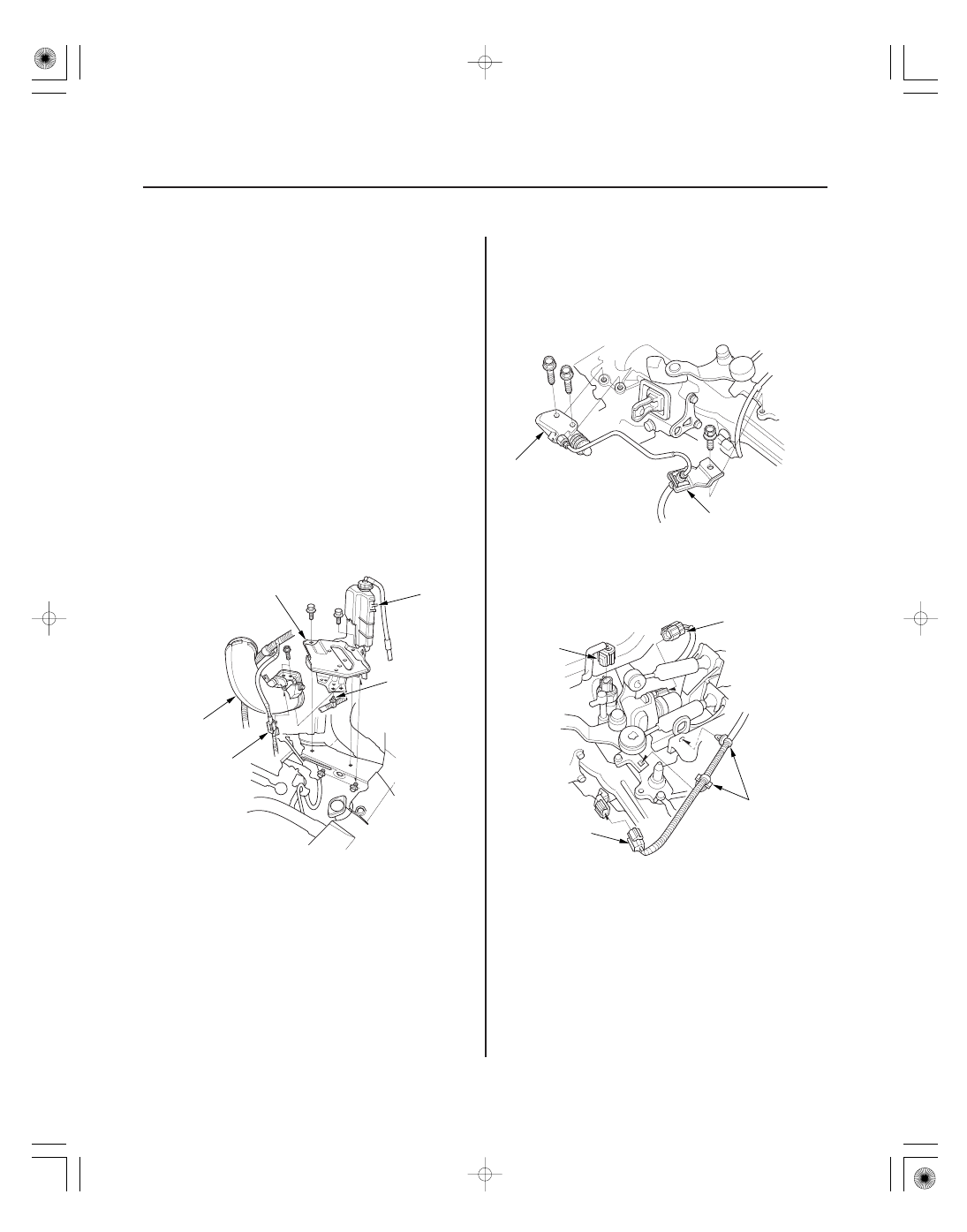

• Engine hanger adapter VSB02C000015
• 2006 Civic engine hanger VSB02C000025
• Engine support hanger, A and Reds AAR-T1256
• Front subframe adapter VSB02C000016
These special tools are available through the Acura
Canada Technical Tools Department; FAX
866-398-8665/e-mail: ch_technicaltools

ch.honda.com

NOTE: Use fender covers to avoid damaging painted
surfaces.

1. Do the battery removal procedure (see page 22-69).

2. Remove the cowl cover and the under-cowl panel

(see page 20-163).

3. Remove the air cleaner assembly (see page 11-345).

4. Remove the harness clips (A) and the intake air

duct (B), then remove the battery base (C) with the
coolant reservoir (D).

5. Remove the clutch line bracket (A), then carefully

move the slave cylinder (B) out of the way to avoid
bending the clutch line.

NOTE: Do not press the clutch pedal after the slave
cylinder has been moved.

6. Disconnect the back-up light switch connector (A),

the output shaft (countershaft) speed sensor
connector (B), the reverse lockout solenoid
connector (C), and the harness clips (D).

08/08/21 14:47:19 61SNR030_130_0086

０１

０２

０５

０６

’06 model

’07-09 models

13-85

A

D

C

D

A

D

B

C

D

A

B

C

A

A

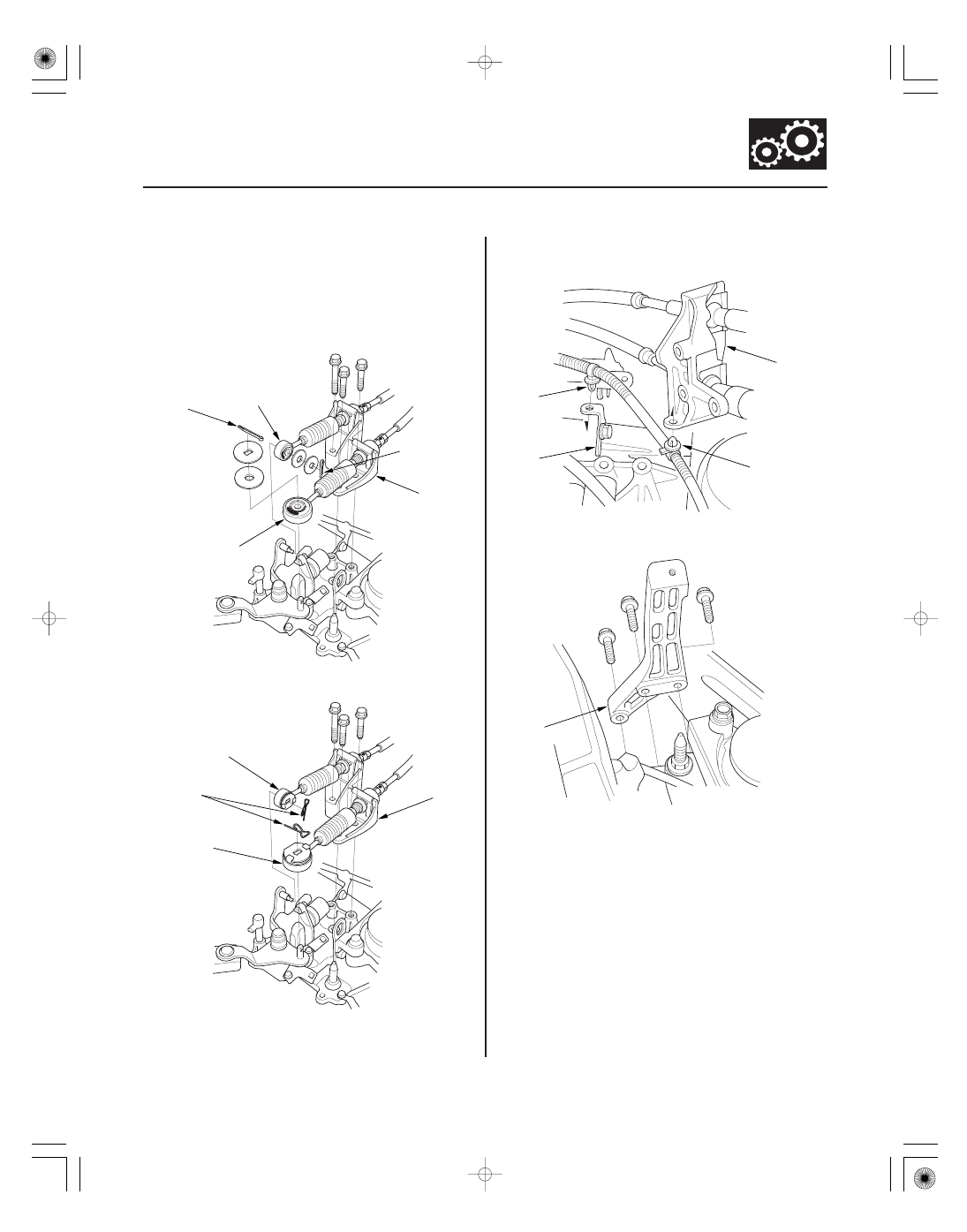

7. Remove the cotter pins (A) or the lock pins (B), and

the shift cable bracket (C), then disconnect the shift
cables (D) from the top of the change lever
assembly. Carefully remove both cables and the
bracket together to avoid bending the cables.

8. Remove the harness clips (A) from the clutch cable

bracket (B) and the harness bracket (C).

9. Remove the air cleaner housing bracket (A).

08/08/21 14:47:20 61SNR030_130_0087

＊０１

＊０２

０３

１０

13-86

Manual Transmission

A

B

C

VSB02C000015

VSB02C000025

A

D

B

C

AAR-T1256

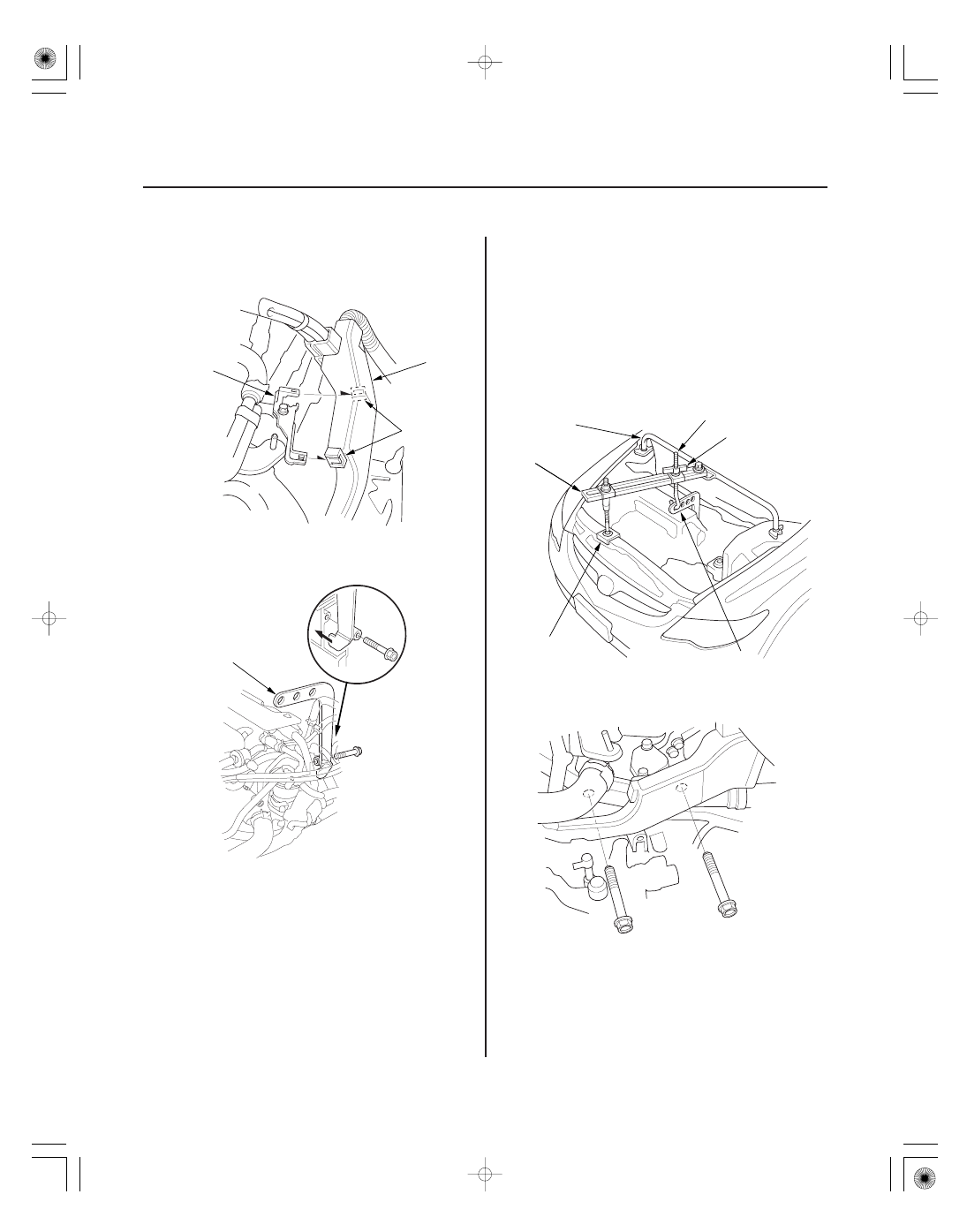

10. Remove the engine wire harness cover (A) by

lifting up on the lock tab (B), then slide the harness
cover forward off the bracket (C).

11. Attach the engine hanger adapter (VSB02C000015)

to the threaded holes in the cylinder head.

12. Install the front leg assembly (A), the hook (B), and

the wingnut (C) from an A and Reds engine support
hanger (AAR-T1256) onto the 2006 Civic engine
hanger (VSB02C000025). Carefully position the
engine hanger on the vehicle, and attach the hook
to the forward hole in the engine hanger adapter
(D). Tighten the wingnut by hand to lift and support
the engine/transmission assembly.

NOTE: Use care when working around the
windshield.

13. Remove the two upper transmission mounting

bolts.

08/08/21 14:47:21 61SNR030_130_0088

１１

１２

１３

１４

13-87

A

B

B

B

A

B

A

B

C

D

B

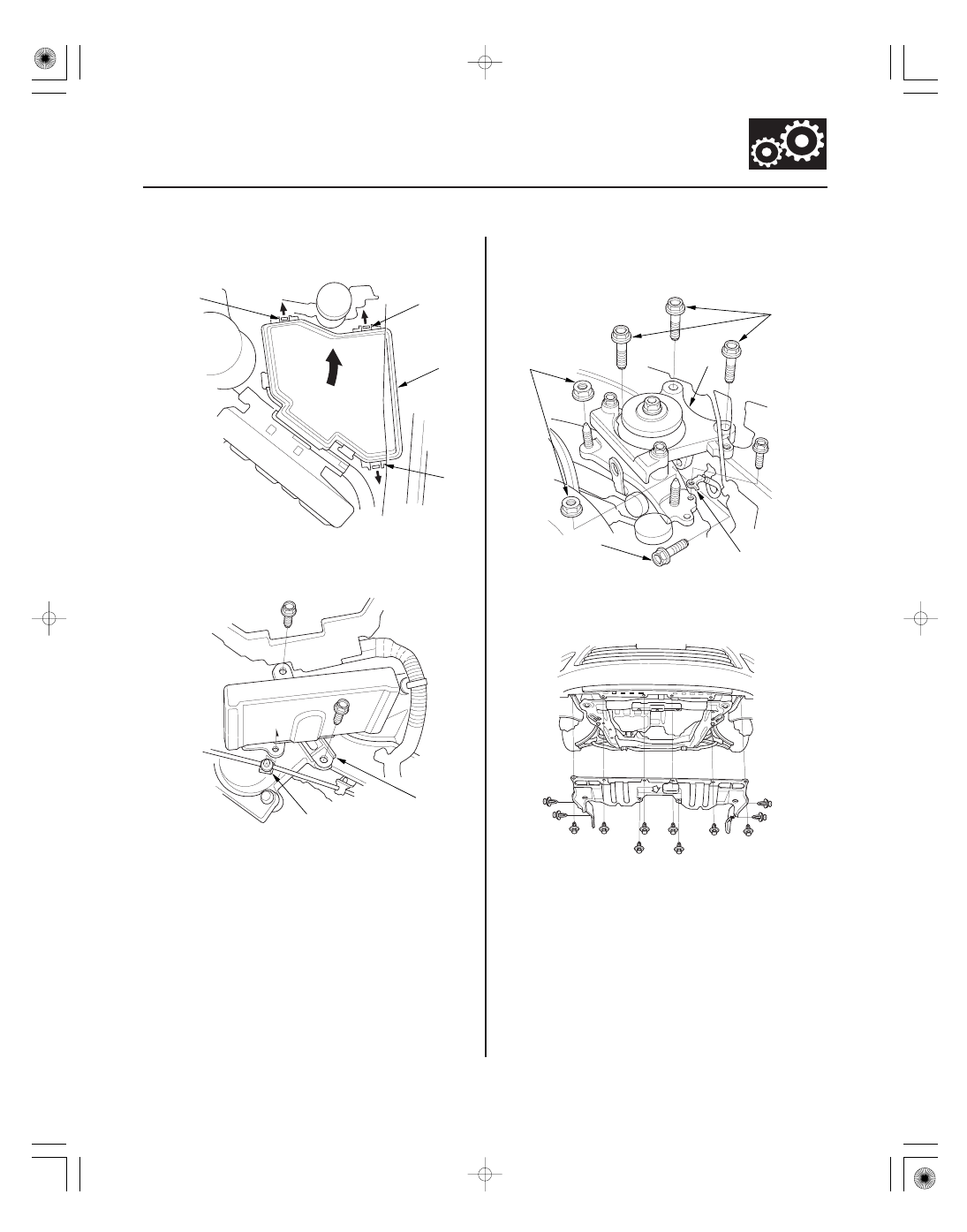

14. Remove the under-hood fuse/relay box (A) by

lifting up on the lock tabs (B), then move it aside.

15. Remove the engine control module (ECM) bracket

(A), then move it aside. Remove the clutch line
clamp (B).

16. Disconnect the ground cable (A), then remove the

transmission mount bracket bolts (B) and nuts (C).
Remove the transmission mount bracket (D).

17. Raise the vehicle on a lift.

18. Remove the splash shield.

19. Drain the MTF. Reinstall the drain plug with a new

sealing washer (see page 13-82).

20. Separate the lower arm (see step 5 on page 16-4).
