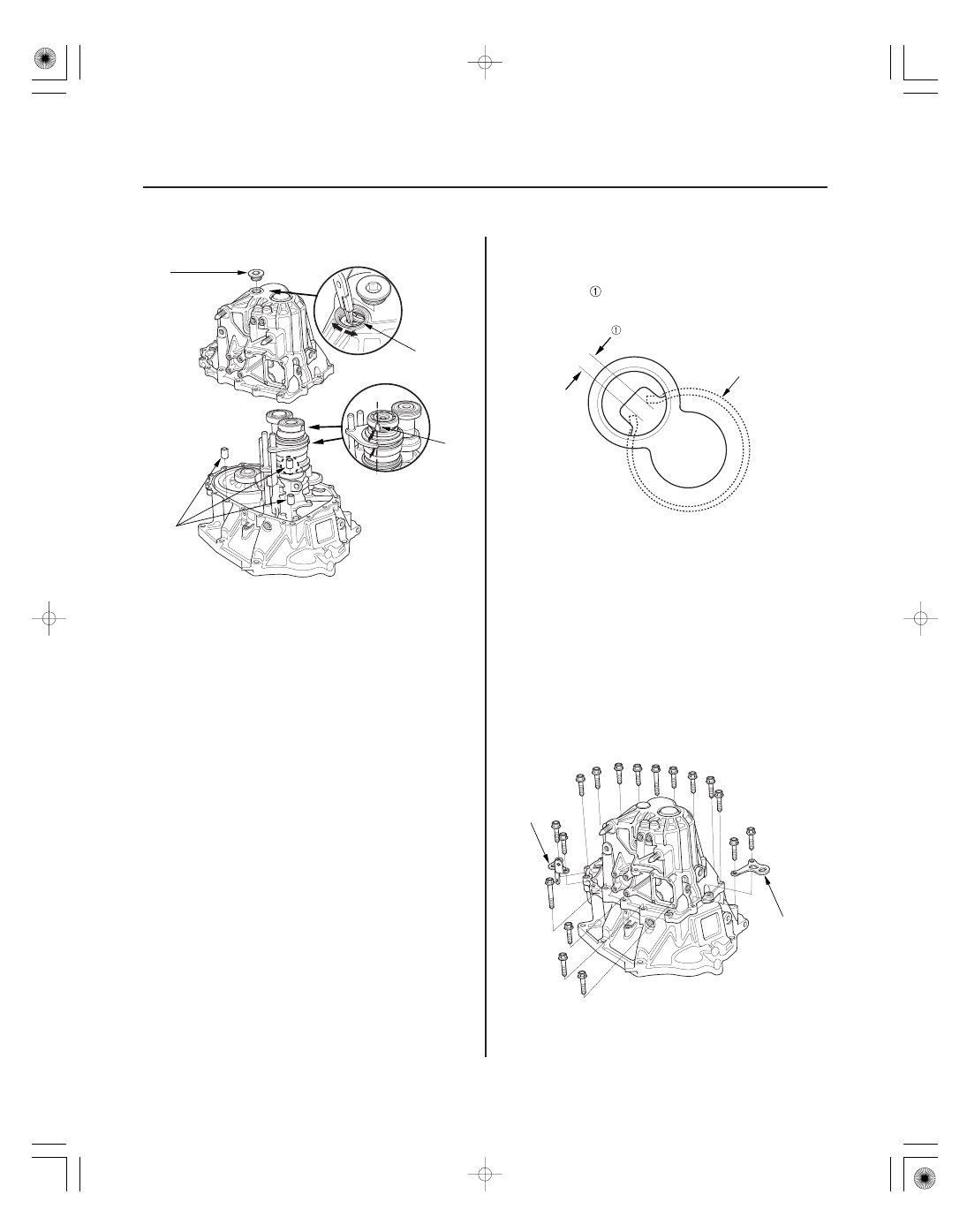

4. Install the reverse shift fork (A).

5. Install the reverse idler gear (A) and the reverse

idler gear shaft (B) by aligning the mark (C) on the
clutch housing with the reverse idler gear shaft
hole (D).

6. Install the reverse lock cam (A).

7. Select the proper size 72 mm shim (A) according to

the measurements made during the Mainshaft
Thrust Clearance Adjustment (see page 13-54).
Install the oil gutter plate (B), oil guide plate M, and
the 72 mm shim into the transmission housing (C).

8. Clean any dirt or oil from the mating surface of the

transmission housing and the clutch housing.
Apply liquid gasket, P/N 08718-0001 evenly to the
mating surface of the transmission housing and the
clutch housing. Install the component within
5 minutes of applying the liquid gasket.

NOTE:

• If you apply liquid gasket P/N 08718-0012, the

component must be installed within 4 minutes.

• If too much time has passed after applying the

liquid gasket, remove the old liquid gasket and
residue, then reapply new liquid gasket.

08/08/21 14:45:52 61SNR030_130_0059

０８

＊０４

＊０５

−

−

Dimension

as installed: 3.3

6.0 mm

(0.13

0.24 in.)

13-58

Manual Transmission

A

B

C

D
34 N·m
(3.5 kgf·m,
25 lbf·ft)

A

A

B

9. Install the three 14 x 20 mm dowel pins (A).

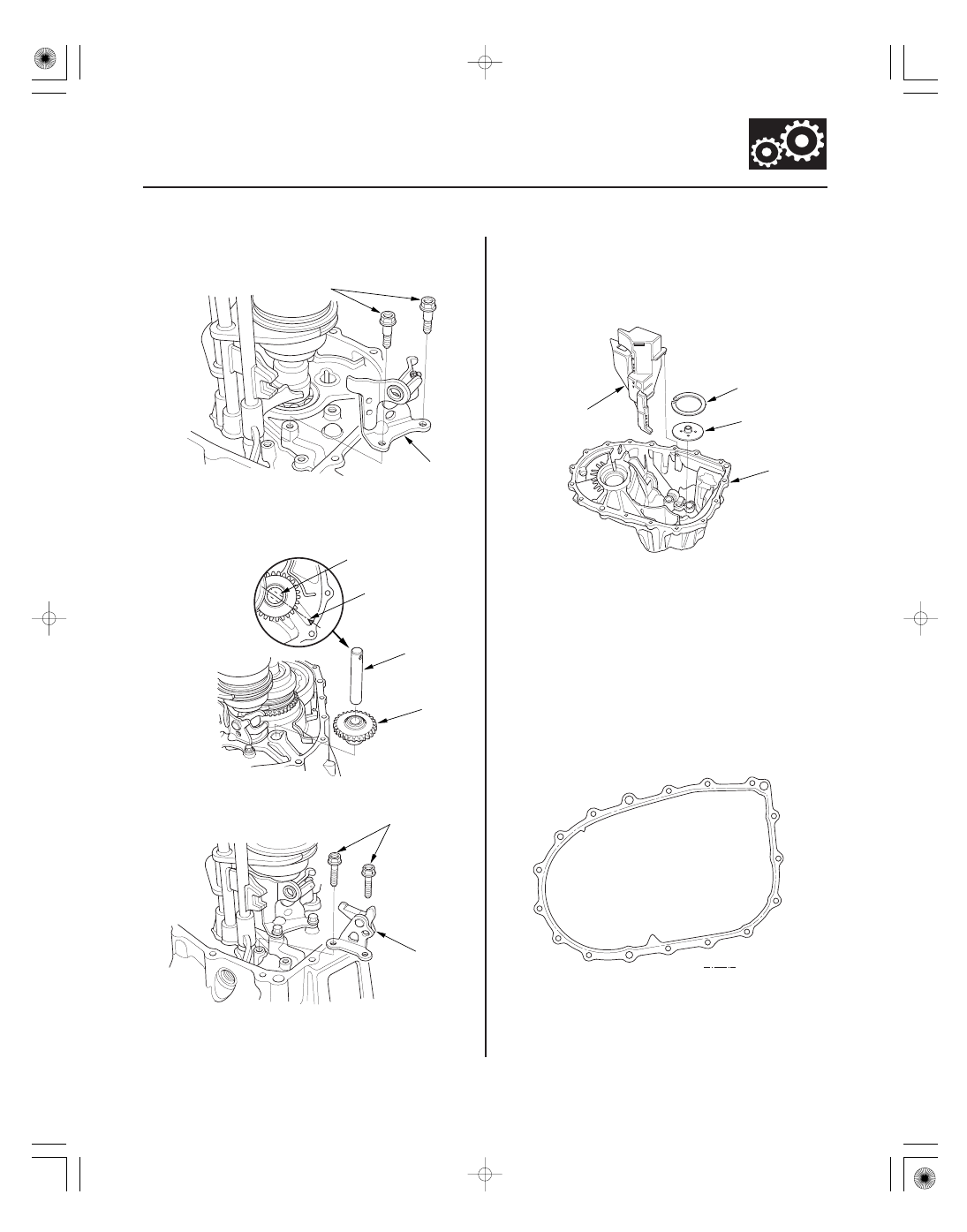

10. Set the tapered cone ring (B) as shown. Place the

transmission housing on the clutch housing,
making sure to line up the shafts.

11. While expanding the 72 mm snap ring (C) on the

countershaft ball bearing using snap ring pliers,
push the transmission housing down to start the
countershaft ball bearing through the snap ring.
Release the pliers, and push down the housing until
it bottoms and the snap ring snaps in place in the
countershaft ball bearing snap ring groove.

NOTE: Install the 32 mm sealing cap (D) after
setting in the 72 mm snap ring.

12. Make sure the 72 mm snap ring (A) is securely

seated in the groove of the countershaft bearing.

13. Apply liquid gasket, P/N 08718-0001, evenly to the

threads of the 32 mm searing cap, and install it on
the transmission housing. Install the component
within 5 minutes of applying the liquid gasket.

NOTE:

• If you apply liquid gasket P/N 08718-0012, the

component must be installed within 4 minutes.

• If too much time has passed after applying the

liquid gasket, remove the old liquid gasket and
residue, then reapply new liquid gasket.

14. Install the 8 mm flange bolts finger-tight with

transmission hangers A, and transmission hanger
B.

08/08/21 14:45:53 61SNR030_130_0060

＊０６

１２

＊０９

＊０７

Specified Torque:
8 x 1.25 mm
27 N·m (2.8 kgf·m, 20 lbf·ft)

13-59

Liquid gasket

D
39 N·m
(4.0 kgf·m,
29 lbf·ft)

C

B

A

B

6 x 1.0 mm
12 N·m (1.2 kgf·m, 8.7 lbf·ft)

B
44 N·m
(4.5 kgf·m, 33 lbf·ft)

G

H

F

A
39 N·m
(4.0 kgf·m,
33 lbf·ft)

6 x 1.0 mm
12 N·m (1.2 kgf·m, 8.7 lbf·ft)

D

E

C

C

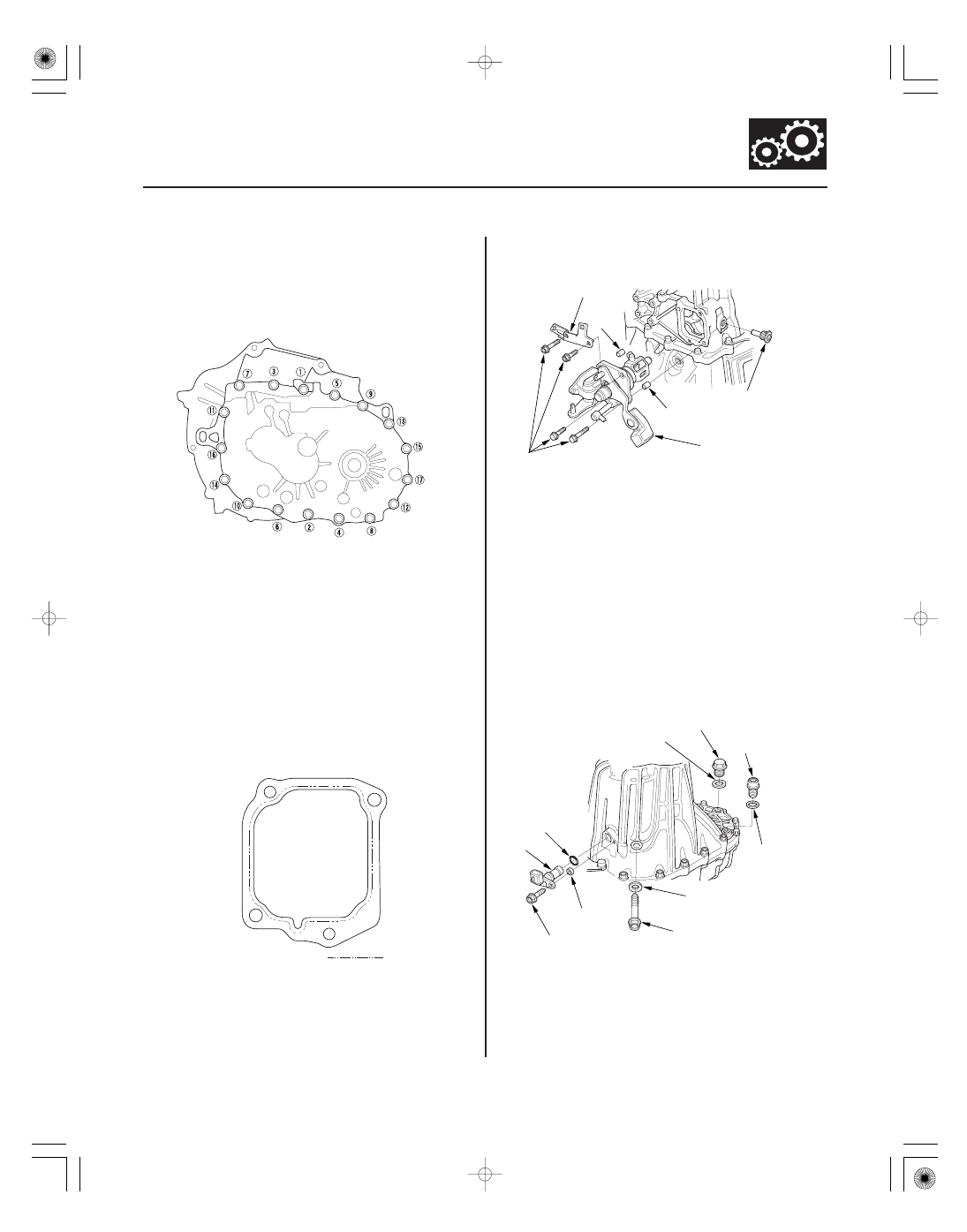

15. Tighten the 8 mm flange bolts in a crisscross

pattern in several steps.

16. Clean any dirt or oil from the mating surface of the

change lever assembly and the transmission
housing. Apply liquid gasket, P/N 08718-0001
evenly to the mating surface of the change lever
assembly and the transmission housing. Install the
component within 5 minutes of applying the liquid
gasket.

NOTE:

• If you apply liquid gasket P/N 08718-0012, the

component must be installed within 4 minutes.

• If too much time has passed after applying the

liquid gasket, remove the old liquid gasket and
residue, then reapply new liquid gasket.

17. Install the 8 x 14 mm dowel pins (B) and the change

lever assembly (C) with harness bracket A.

18. Apply liquid gasket, P/N 08718-0001, evenly to the

threads of the inter lock bolt (D). Install the
component within 5 minutes of applying the liquid
gasket.

NOTE:

• If you apply liquid gasket P/N 08718-0012, the

component must be installed within 4 minutes.

• If too much time has passed after applying the

liquid gasket, remove the old liquid gasket and
residue, then reapply new liquid gasket.

19. Install the drain plug (A) and the 10 mm flange bolt

(B) with new washers (C). Install the filler plug (D)
finger-tight with new sealing washer (E).

20. Apply MTF to a new O-ring (F). Then install the

output shaft (countershaft) speed sensor (G) with
the O-ring and the plain washer (H).

Replace.

Replace.

Replace.

Replace.

08/08/21 14:46:29 61SNR030_130_0061

＊０８

０３

13-60

Manual Transmission

B

E

A

C
22 N·m
(2.2 kgf·m,
16 lbf·ft)

D

F
29 N·m (3.0 kgf·m, 22 lbf·ft)

10 x 1.25 mm
44 N·m
(4.5 kgf·m,
33 lbf·ft)

B

A
44 N·m
(4.5 kgf·m, 33 lbf·ft)

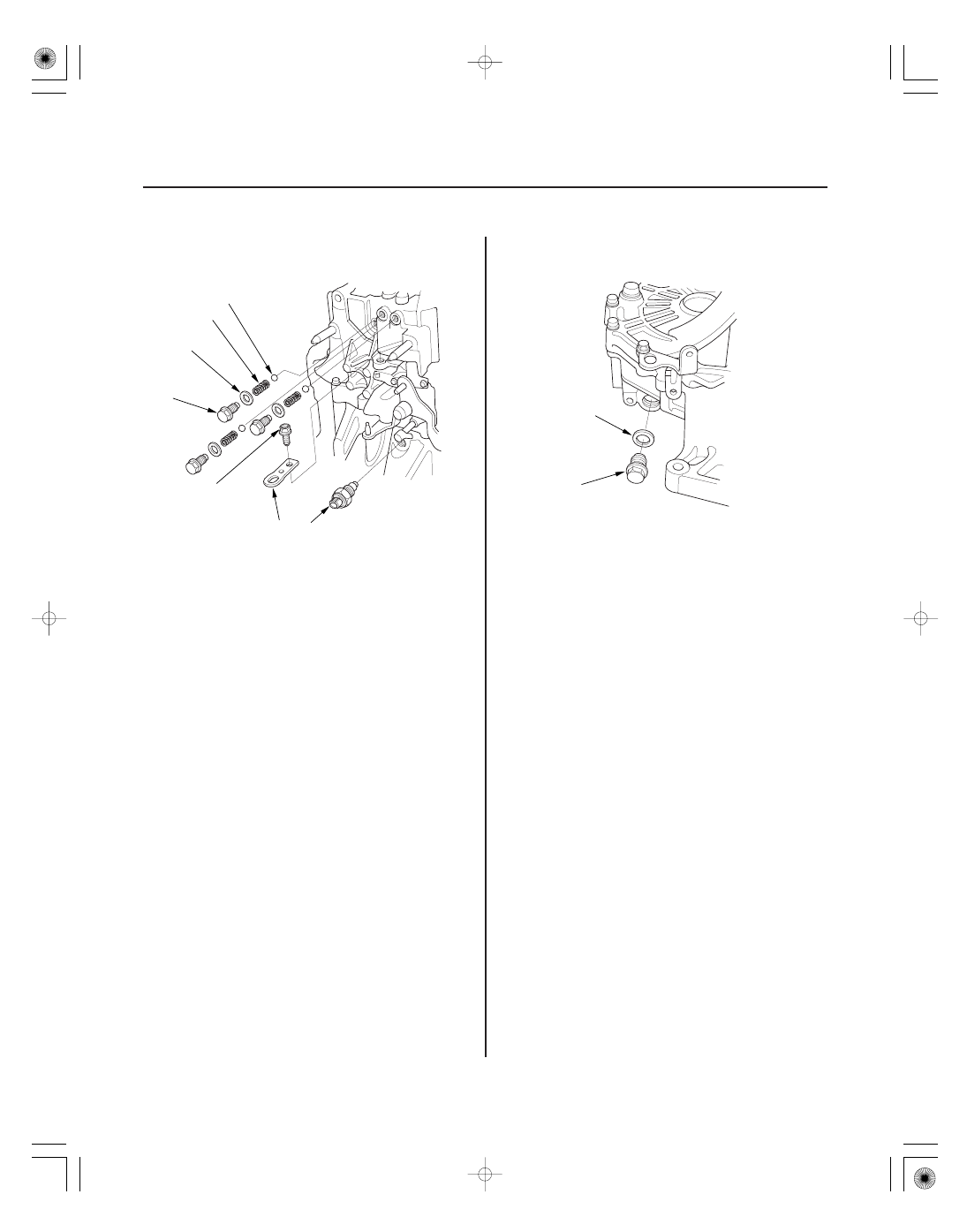

21. Install the steel balls (A), the springs (B), and the

detent bolts (C) with new sealing washers (D).

22. Install the transmission hanger (E).

23. Apply liquid gasket, P/N 08718-0001 evenly to the

threads of the back-up light switch (F), and install it
on the transmission housing. Install the component
within 5 minutes of applying the liquid gasket.

NOTE:

• If you apply liquid gasket P/N 08718-0012, the

component must be installed within 4 minutes.

• If too much time has passed after applying the

liquid gasket, remove the old liquid gasket and
residue, then reapply new liquid gasket.

24. Install the 20 mm bolt (A) with new 20 mm sealing

washer (B).

Replace.
