Acura CSX. Manual - part 149

＊０１

＊０２

ＳＮＲ９ＡＥＡＡ２０３２４１１２３８６ＫＤＡＴ０１

K20Z2 engine (’06-08 models)

K20Z2 engine (’09 model)

11-269

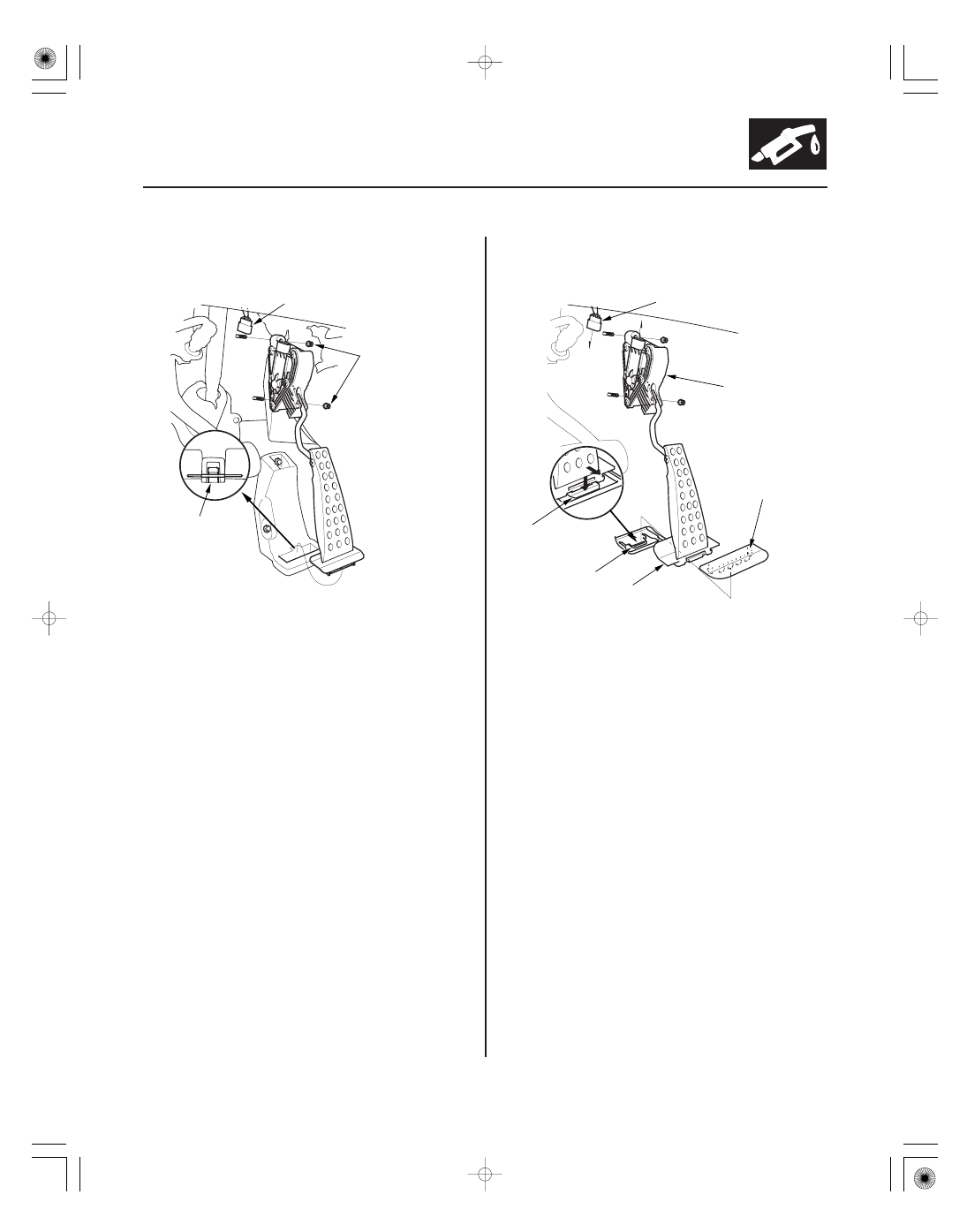

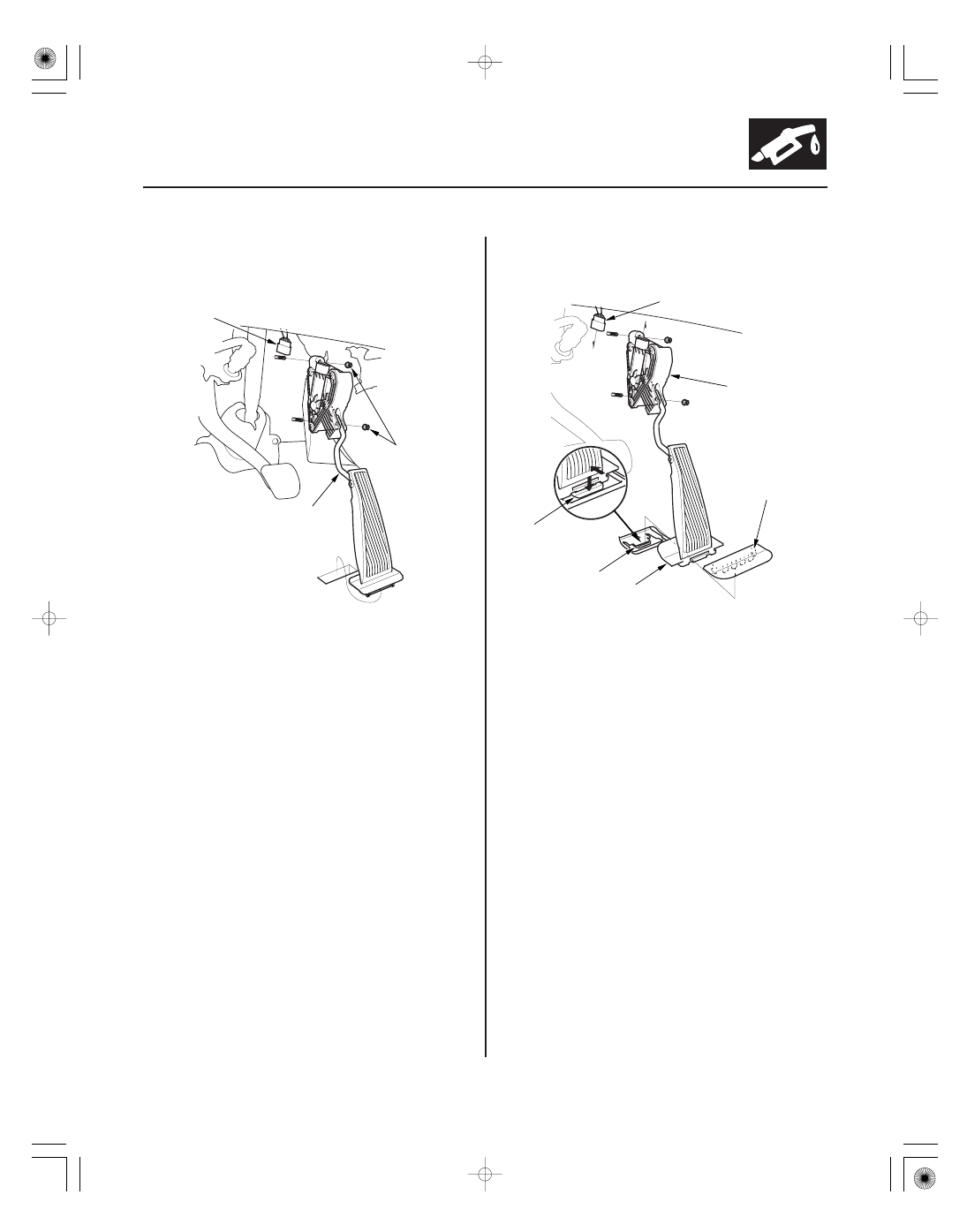

Accelerator Pedal Module Removal/Installation

A

C

B
13 N·m
(1.3 kgf·m,
9.4 lbf·ft)

A

D

E

B

C

F

1. Disconnect the APP sensor 6P connector (A), then

remove the nuts (B).

2. Remove the accelerator pedal module (C).

NOTE: APP sensor is not available separately. Do
not disassemble the accelerator pedal module.

3. Install the parts in the reverse order of removal.

1. Disconnect the APP sensor connector (A).

2. Remove the clip (B).

NOTE: Do not reuse the clip once it is removed.

3. Push the tab (C), and remove the accelerator pedal

pad (D) from the pedal stop (E).

4. Remove the accelerator pedal module (F).

NOTE: The APP sensor is not available separately.
Do not disassemble the accelerator pedal module.

08/08/21 14:26:51 61SNR030_110_0269

＊０３

＊０１

ＳＮＲ９ＡＥＢＡ２０３２４１１２３８６ＫＤＡＴ０１

K20Z3 engine (’06-08 models)

11-270

11-270

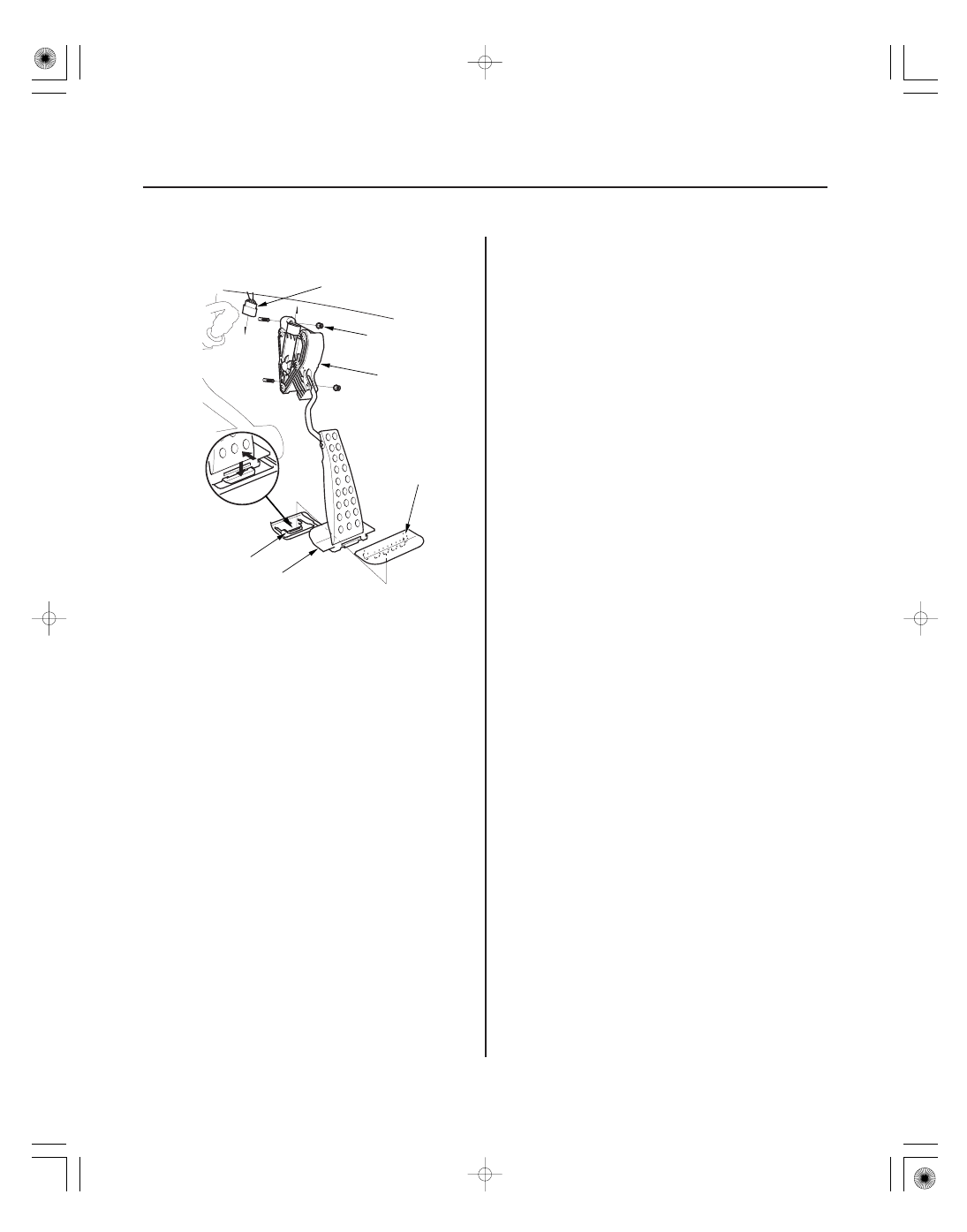

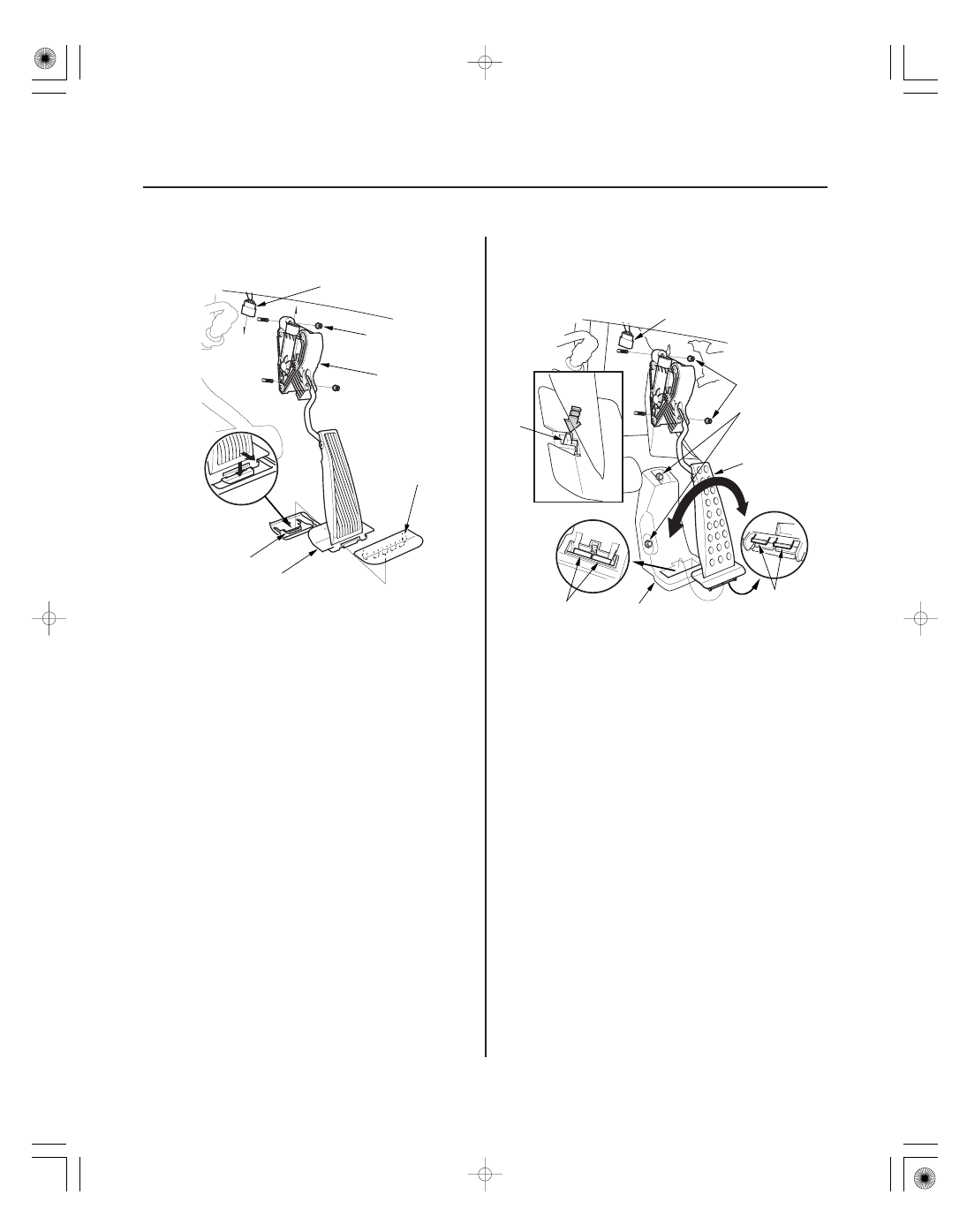

Electronic Throttle Control System

A

D

E

B

C

13 N·m
(1.3 kgf·m,
9.4 lbf·ft)

A

B

C

D

G

H

E

F
7 N·m
(0.7 kgf·m,
5.1 lbf·ft)

5. Set the accelerator pedal pad (A) to the pedal stop

(B).

6. Install the accelerator pedal module (C) with a new

clip (D).

7. Reconnect the APP sensor connector (E).

1. Disconnect the APP sensor 6P connector (A), then

remove the nuts (B).

2. Push the tab (C).

3. Pry the accelerator pedal module to right and left,

and remove the accelerator pedal module (D).

NOTE:

• The APP sensor is not available separately.

Do not disassemble the accelerator pedal module.

• If the tab or tab receivers (E) are damaged, pull

back the carpet, remove the nuts (F), and replace
the pedal stop (G).

• If the tabs (H) of the accelerator pedal module are

damaged, replace the accelerator pedal module.

08/08/21 14:26:52 61SNR030_110_0270

０２

＊０２

K20Z3 engine (’09 model)

11-271

C

A

B
13 N·m
(1.3 kgf·m, 9.4 lbf·ft)

A

D

E

B

C

F

4. Install the accelerator pedal module.

NOTE: Make sure the tab (A) is secure.

5. Install the nuts (B), then connect the APP sensor 6P

connector (C).

NOTE: Make sure that the accelerator pedal module
is secure.

1. Disconnect the APP sensor connector (A).

2. Remove the clip (B).

NOTE: Do not reuse the clip once it is removed.

3. Push the tab (C), and remove the accelerator pedal

pad (D) from the pedal stop (E).

4. Remove the accelerator pedal module (F).

NOTE: The APP sensor is not available separately.
Do not disassemble the accelerator pedal module.

08/08/21 14:28:18 61SNR030_110_0271

＊０３

11-272

Electronic Throttle Control System

A

D

E

B

C

13 N·m
(1.3 kgf·m,
9.4 lbf·ft)

5. Set the accelerator pedal pad (A) to the pedal stop

(B).

6. Install the accelerator pedal module (C) with a new

clip (D).

7. Reconnect the APP sensor connector (E).

08/08/21 14:28:19 61SNR030_110_0272
