Engine Oil Filter Replacement

A

B

07HAA-PJ70101

5. Run the engine for more than 3 minutes, then check

for oil leakage.

6. Turn the ignition switch to LOCK (0).

7. Connect the Honda Diagnostic System (HDS) to the

data link connector (DLC) (see step 2 on page 11-3).

8. Turn the ignition switch to ON (II).

9. Make sure the HDS communicates with the vehicle

and the engine control module (ECM)/powertrain
control module (PCM). If it does not communicate,
troubleshoot the DLC circuit (see page 11-204).

10. Select GAUGES in the BODY ELECTRICAL menu

with the HDS.

11. Select ADJUSTMENT in the GAUGES menu with

the HDS.

12. Select SERVICE REMINDER in the ADJUSTMENT

menu with the HDS.

13. Select RESET in the SERVICE REMINDER menu

with the HDS.

14. Select RESETTING THE ENGINE OIL LIFE with the

HDS.

NOTE: If you changed the automatic transmission
fluid (ATF) at the same time with the engine oil,
select RESETTING THE ENGINE OIL LIFE AND ATF
with the HDS instead.

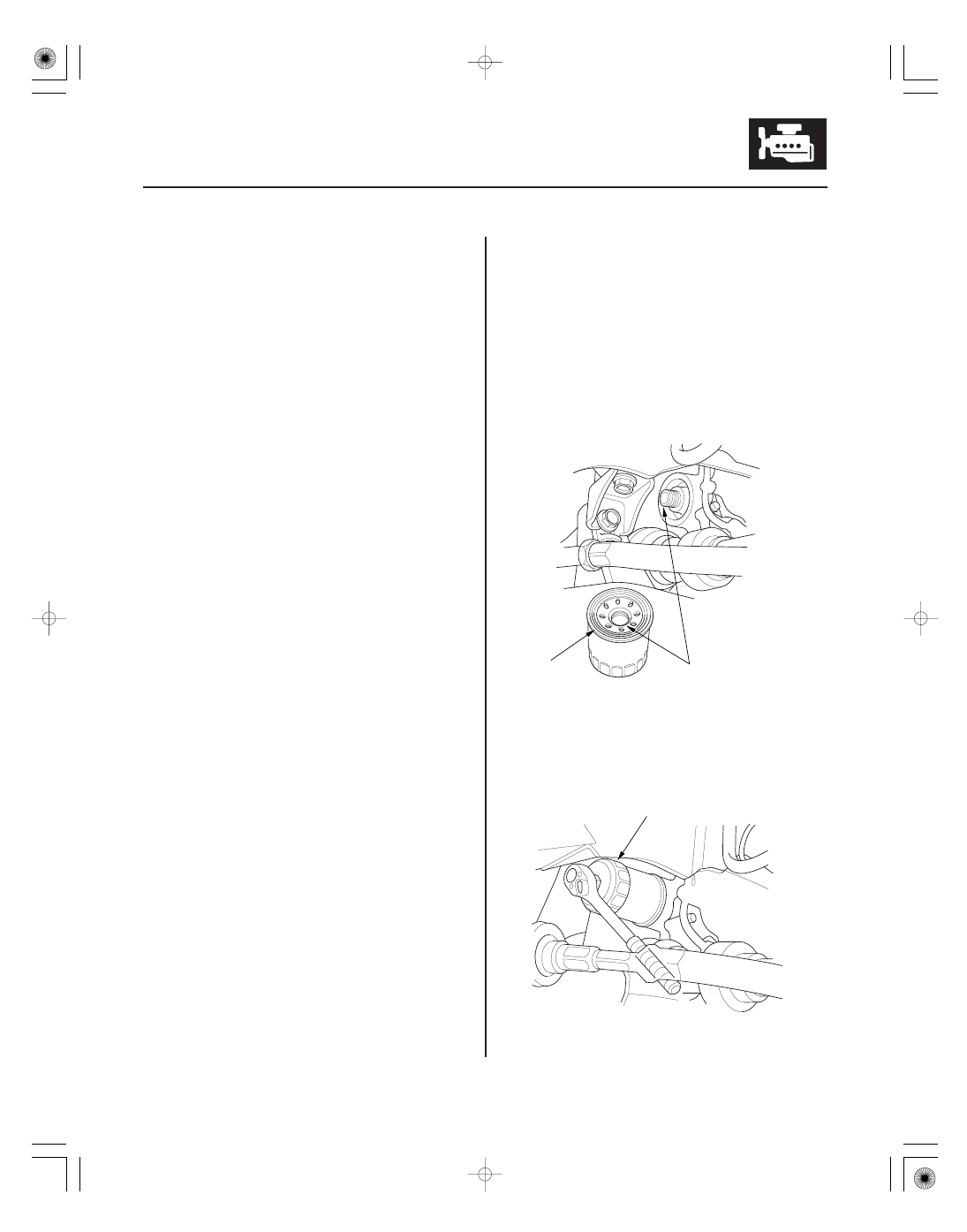

Oil filter wrench 07HAA-PJ70101

1. Remove the oil filter with the oil filter wrench.

2. Inspect the filter to make sure the rubber seal is not

stuck to the oil filter seating surface of the engine.

3. Inspect the threads (A) and rubber seal (B) on the

new filter. Clean the seat on the engine block, then
apply a light coat of new engine oil to the filter
rubber seal. Use only filters with a built-in bypass
system.

4. Install the oil filter by hand.

5. After the rubber seal seats, tighten the oil filter

clockwise with the oil filter wrench.

０１

０１

ＳＮＲ９Ａ００Ａ３２２０００４３３０１ＫＢＡＴ１０

Special Tools Required

Tighten:

3/4 Turn Clockwise

Tightening Torque:

12 N·m (1.2 kgf·m, 8.7 lbf·ft)

8-11

8-11

Engine Oil Filter Replacement

A

B

07HAA-PJ70101

5. Run the engine for more than 3 minutes, then check

for oil leakage.

6. Turn the ignition switch to LOCK (0).

7. Connect the Honda Diagnostic System (HDS) to the

data link connector (DLC) (see step 2 on page 11-3).

8. Turn the ignition switch to ON (II).

9. Make sure the HDS communicates with the vehicle

and the engine control module (ECM)/powertrain
control module (PCM). If it does not communicate,
troubleshoot the DLC circuit (see page 11-204).

10. Select GAUGES in the BODY ELECTRICAL menu

with the HDS.

11. Select ADJUSTMENT in the GAUGES menu with

the HDS.

12. Select SERVICE REMINDER in the ADJUSTMENT

menu with the HDS.

13. Select RESET in the SERVICE REMINDER menu

with the HDS.

14. Select RESETTING THE ENGINE OIL LIFE with the

HDS.

NOTE: If you changed the automatic transmission
fluid (ATF) at the same time with the engine oil,
select RESETTING THE ENGINE OIL LIFE AND ATF
with the HDS instead.

Oil filter wrench 07HAA-PJ70101

1. Remove the oil filter with the oil filter wrench.

2. Inspect the filter to make sure the rubber seal is not

stuck to the oil filter seating surface of the engine.

3. Inspect the threads (A) and rubber seal (B) on the

new filter. Clean the seat on the engine block, then
apply a light coat of new engine oil to the filter
rubber seal. Use only filters with a built-in bypass
system.

4. Install the oil filter by hand.

5. After the rubber seal seats, tighten the oil filter

clockwise with the oil filter wrench.

▼

▼▼▼▼

▼

▼▼

▼▼▼

▼

▼▼

▼▼▼

＊０１

０１

０２

ＳＮＲ９ＡＥＡＡ３２２０００４３３１１ＫＢＡＴ０１

▼▼▼▼

▼▼▼▼

K20Z2 engine

8-12

8-12

Engine Lubrication

Oil Filter Feed Pipe Replacement

A

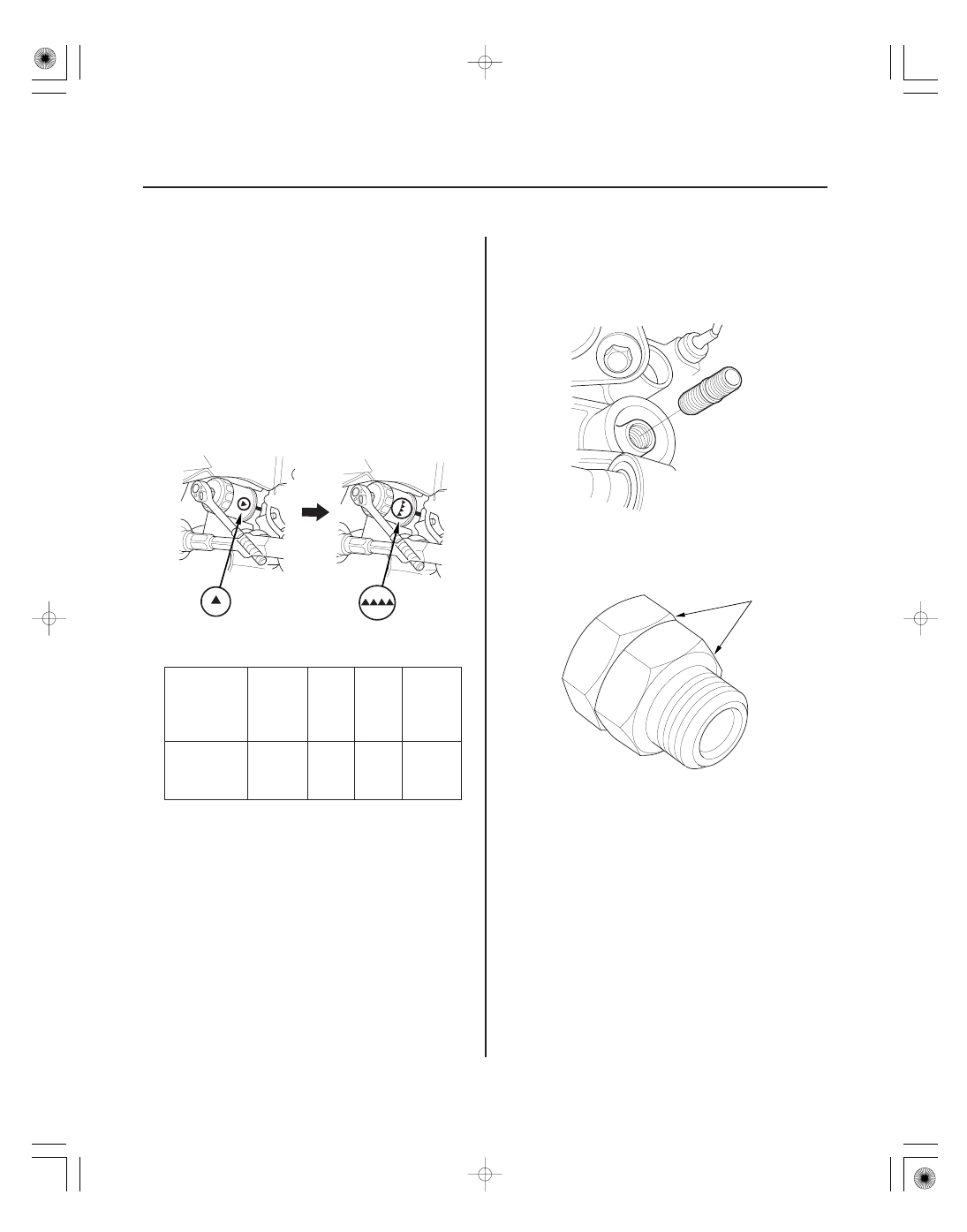

6. If four numbers or marks (1 to 4 or

to

)

are printed around the outside of the filter, use the
following procedure to tighten the filter.

• Spin the filter on until its seal lightly seats against

the engine block, and note which number or
mark is at the bottom.

• Tighten the filter by turning it clockwise three

numbers or marks from the one you noted. For
example, if number 2 is at the bottom when the
seal is seated, tighten the filter until the number 1
comes around the bottom.

Number or
Mark when
rubber seal
is seated

1

or

2

or

3

or

4

or

Number or
Mark after
tightening

4

or

1

or

2

or

3

or

7. After installation, fill the engine with oil up to the

specified level, run the engine for more than
3 minutes, then check for oil leakage.

1. Remove the oil filter (see page 8-11).

2. Remove the oil filter feed pipe.

3. Install the two 20 x 1.5 mm nuts (A) onto the new oil

filter feed pipe. Hold one nut with a wrench, then
use a second wrench to tighten the other nut.

4. Tighten the oil filter feed pipe to the block to

49 N·m (5.0 kgf·m, 36 lbf·ft), then remove the nuts
from the oil filter feed pipe.

5. Install the oil filter (see page 8-11).

Mark when rubber
seal is seated.

Mark after tightening.

０１

ＳＮＲ９ＡＥＢＡ３２２０００４３１５１ＫＢＡＴ０１

＊０１

ＳＮＲ９ＡＥＢＡ３２２０００４３３５１ＫＢＡＴ０２

K20Z3 engine

K20Z3 engine

8-13

8-13

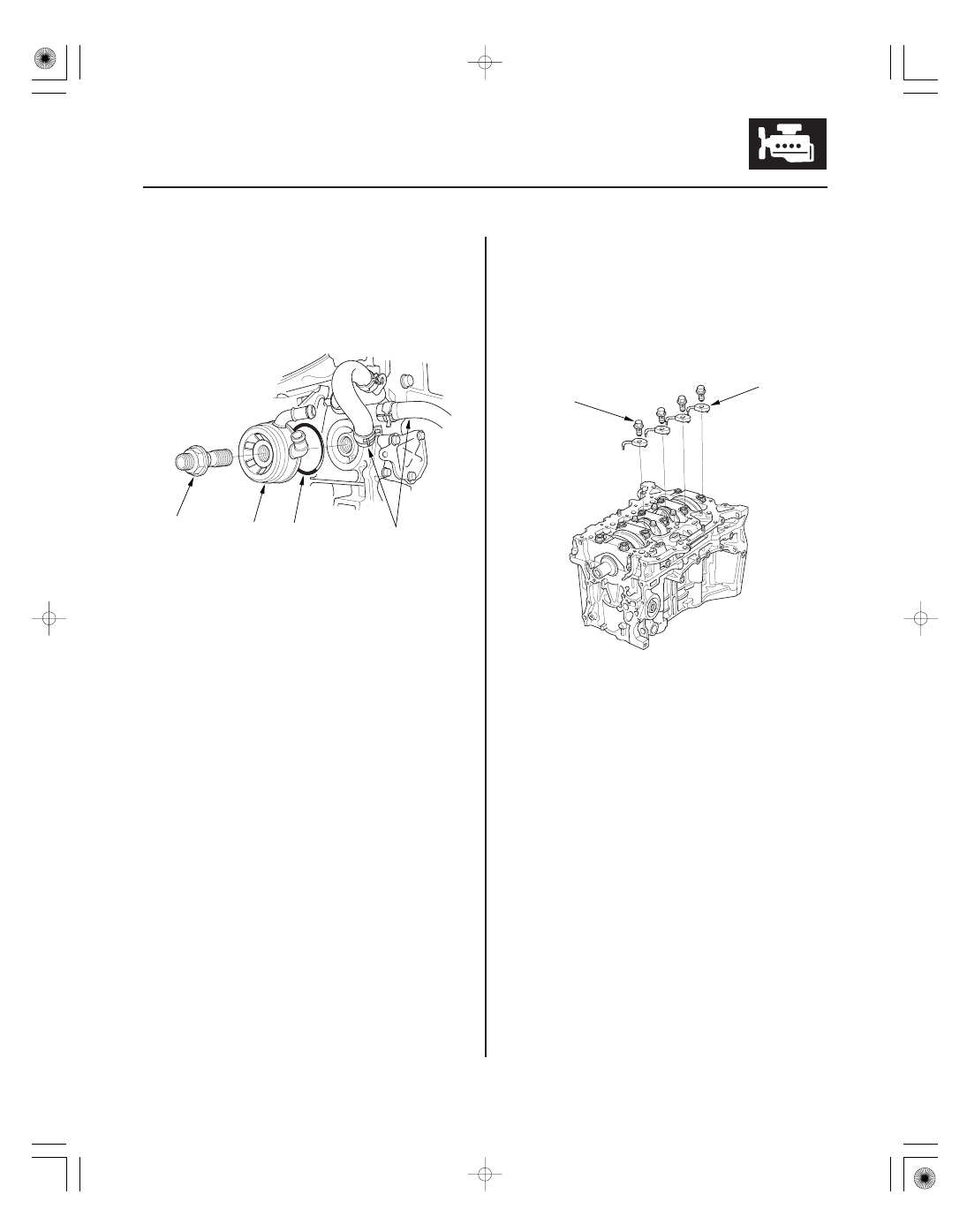

Oil Cooler Replacement

Oil Jet Replacement

A

D

B

C

A
8 x 0.75 mm
16 N·m (1.6 kgf·m, 12 lbf·ft)

B

1. Remove the oil filter (see page 8-11).

2. Disconnect the oil cooler bypass hoses (A) and

remove the oil cooler center bolt (B), then remove
the oil cooler (C).

3. Install the oil cooler using a new O-ring (D). Tighten

the oil cooler center bolt to 74 N·m (7.5 kgf·m,
54 lbf·ft).

4. Connect the oil cooler bypass hoses.

5. Install the oil filter (see page 8-11).

1. Remove the oil pump (see page 8-16).

2. Remove the baffle plate (see step 8 on page 7-13).

3. Remove the oil jet bolt (A), then remove the oil jet

(B).

4. Carefully install the oil jet, and tighten the oil jet

bolt.

5. Install the baffle plate (see step 26 on page 7-28).

6. Install the oil pump (see page 8-21).
