Acura CSX. Manual - part 21

０３

０４

０１

０２

ＳＮＲ９Ａ００Ａ１４１０００２２２０５ＫＤＡＴ００

−

−

−

Auto-tensioner Spring Torque:
32.5

39.7 N·m (3.31

4.05 kgf·m, 23.9

29.3 lbf·ft)

4-32

4-32

Charging System

Drive Belt Auto-tensioner Removal/
Installation

A

B

C

E

F

8 x 1.25 mm
22 N·m
(2.2 kgf·m, 16 lbf·ft)

6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

A
10 x 1.25 mm
56 N·m (5.7 kgf·m, 41 lbf·ft)

B

30 °

30 °

D

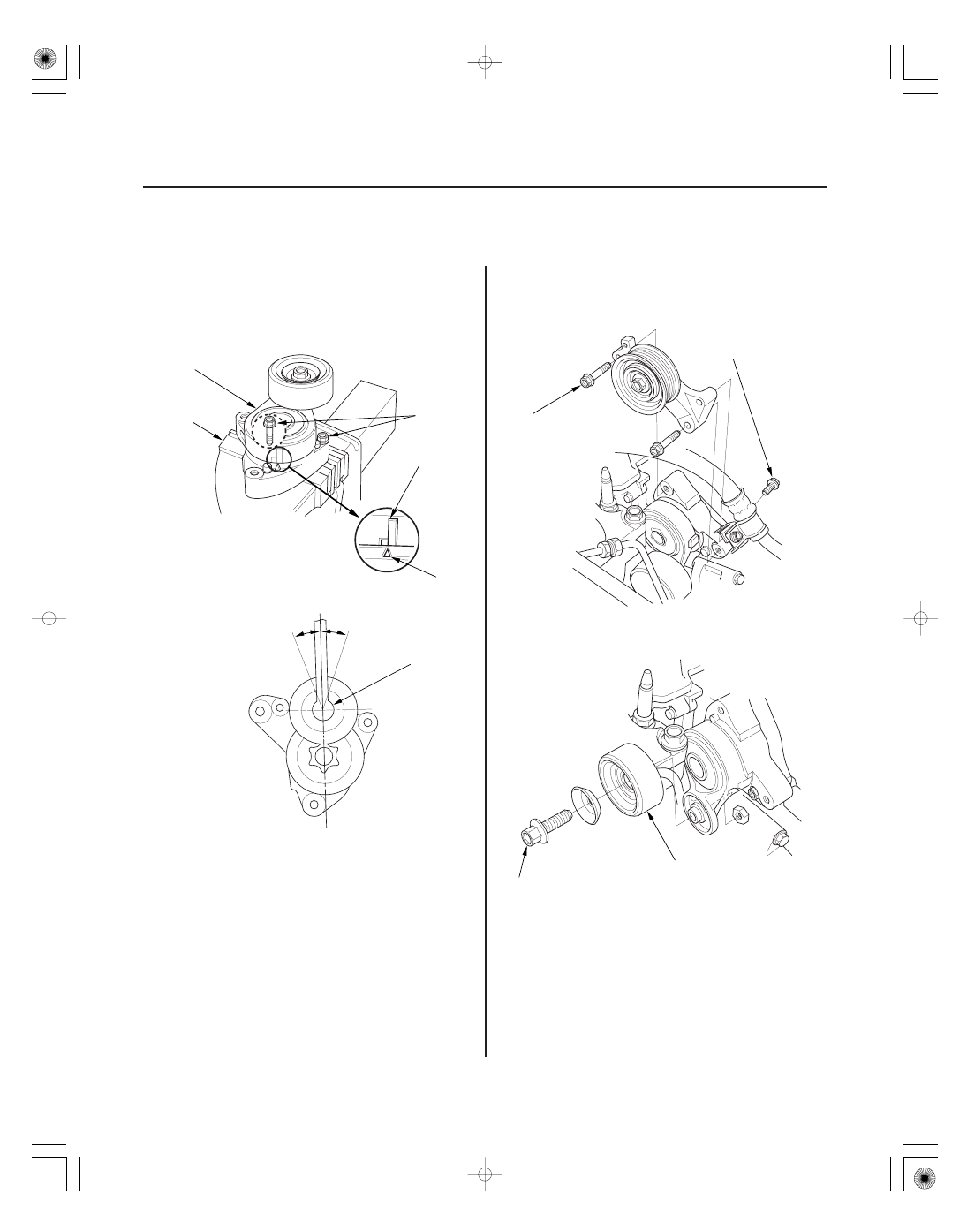

6. Remove the auto-tensioner (see page 4-32).

7. Clamp the auto-tensioner (A) by using two 8 mm

bolts (B) and a vise (C) as shown. Do not clamp the
auto-tensioner itself.

8. Set the torque wrench (D) on the pulley bolt, and

align it as shown.

9. Align the indicator’s pointer (E) on the tensioner

base with center mark (F) on the tensioner arm by
using the torque wrench, and measure the torque.
If the torque value is out of specification, replace
the auto-tensioner.

NOTE: If the indicator exceeds the center mark,
recheck the torque.

1. Remove the drive belt (see page 4-31).

2. Remove the idler pulley base.

3. Remove the pulley bolt (A), then remove the

tensioner pulley (B).

０３

０１

ＳＮＲ９Ａ００Ａ１４１０００２２２０８ＫＢＡＴ０１

4-33

4-33

Tensioner Pulley Replacement

8 x 1.25 mm
22 N·m
(2.2 kgf·m, 16 lbf·ft)

A
10 x 1.25 mm
56 N·m
(5.7 kgf·m, 41 lbf·ft)

B

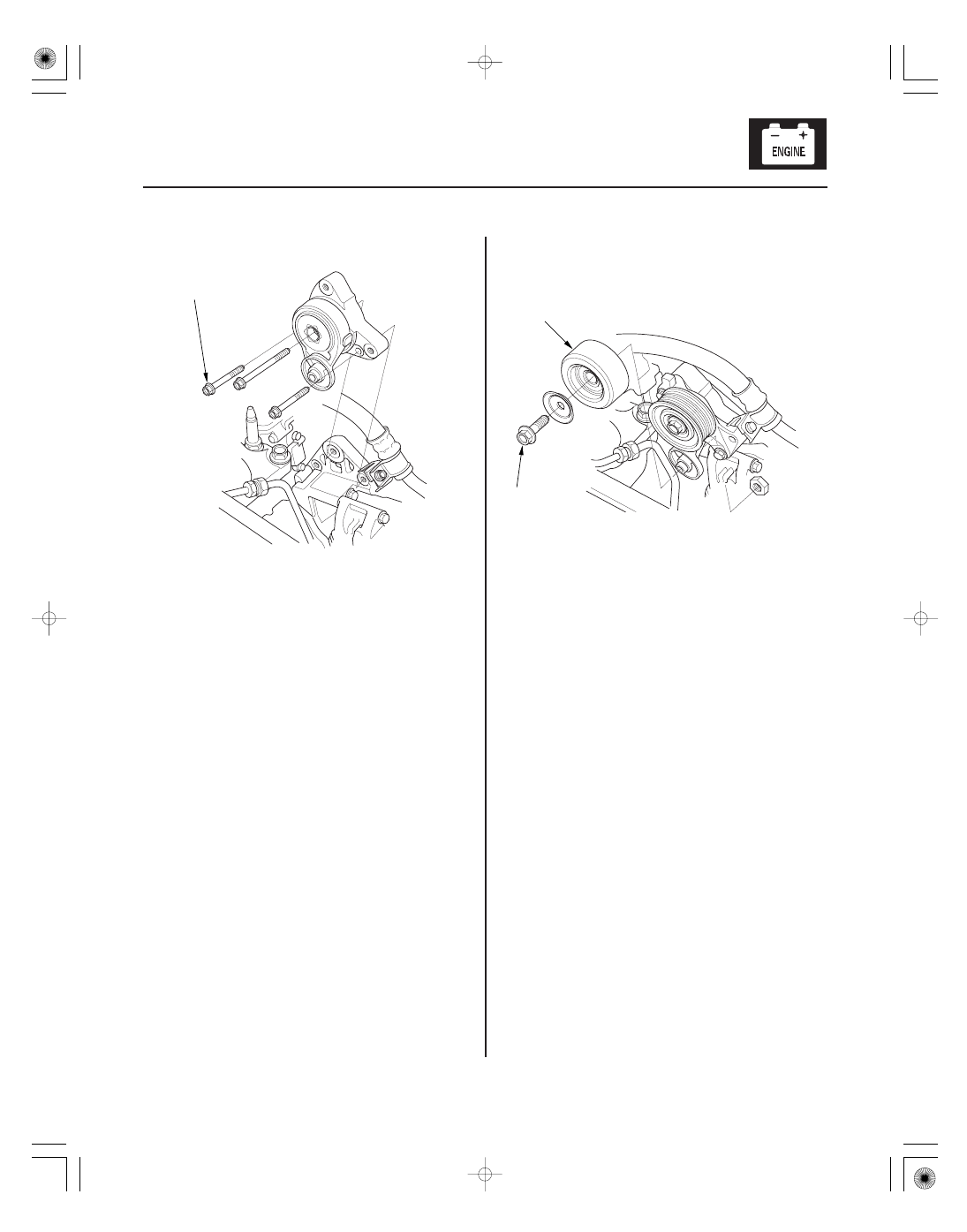

4. Remove the auto-tensioner.

5. Install the auto-tensioner in the reverse order of

removal.

1. Remove the drive belt (see page 4-31).

2. Remove the pulley bolt (A), then remove the

tensioner pulley (B).

3. Install the tensioner pulley in the reverse order of

removal.

０１

ＳＮＲ９Ａ００Ａ１４１０００２２２０３ＫＢＡＴ０１

０１

ＳＮＲ９Ａ００Ａ１４１０００１２９０１ＫＤＡＴ０２

Removal

4-34

4-34

Charging System

Idler Pulley Replacement

Alternator Removal and Installation

8 x 1.25 mm
22 N·m
(2.2 kgf·m, 16 lbf·ft)

A

B

C

A

C

C

C

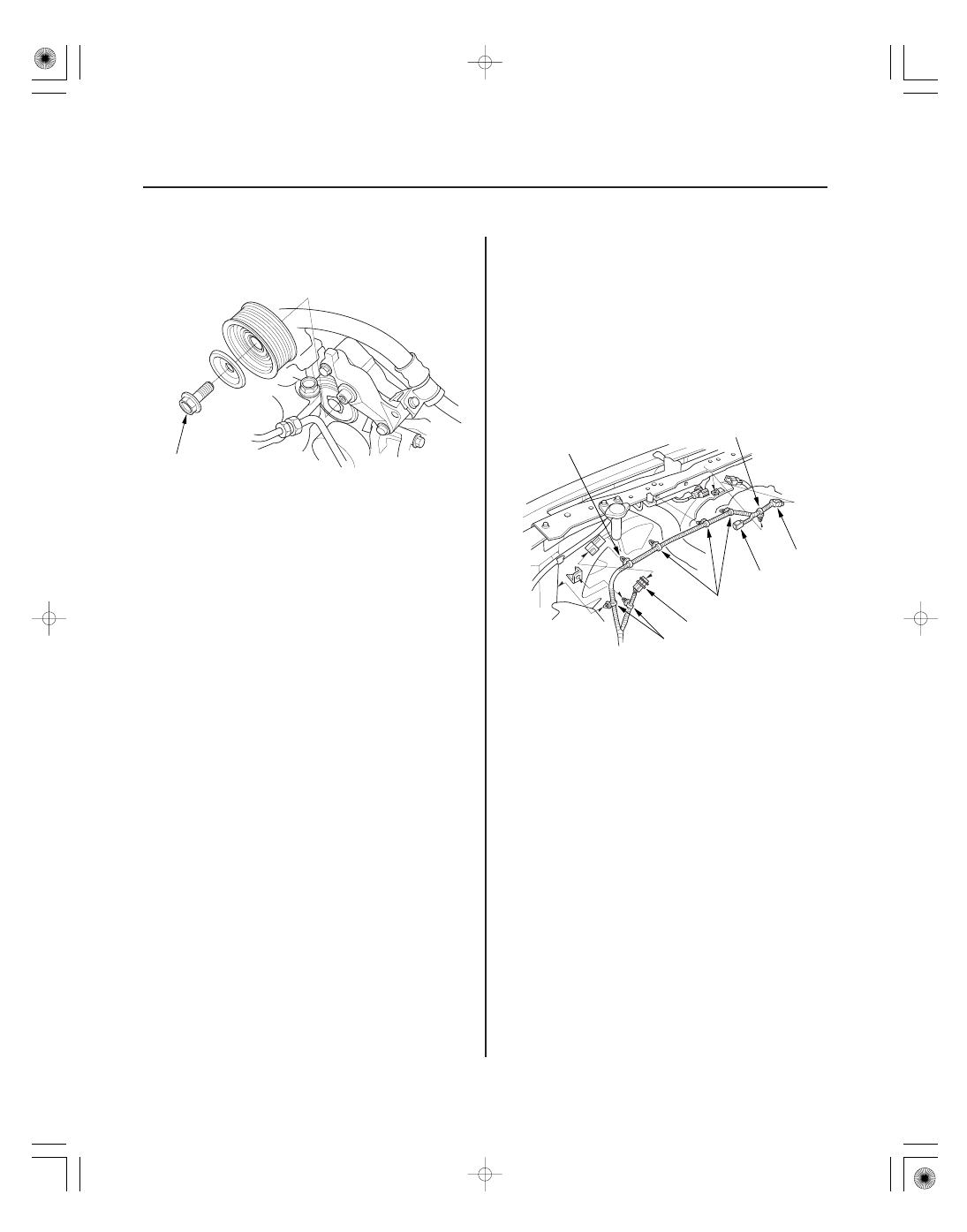

1. Remove the drive belt (see page 4-31).

2. Remove the idler pulley.

3. Install the idler pulley in the reverse order of

removal.

1. Do the battery terminal disconnection procedure

(see page 22-68).

2. Remove the drive belt (see page 4-31).

3. Remove the front grille cover (see page 20-163).

4. Disconnect the fan motor connectors (A) and the

hood switch connector (B), then remove the
harness clamps (C).

＊０１

＊０２

０４

０５

4-35

D

C

A

C

B

B

C

A

A

B

C

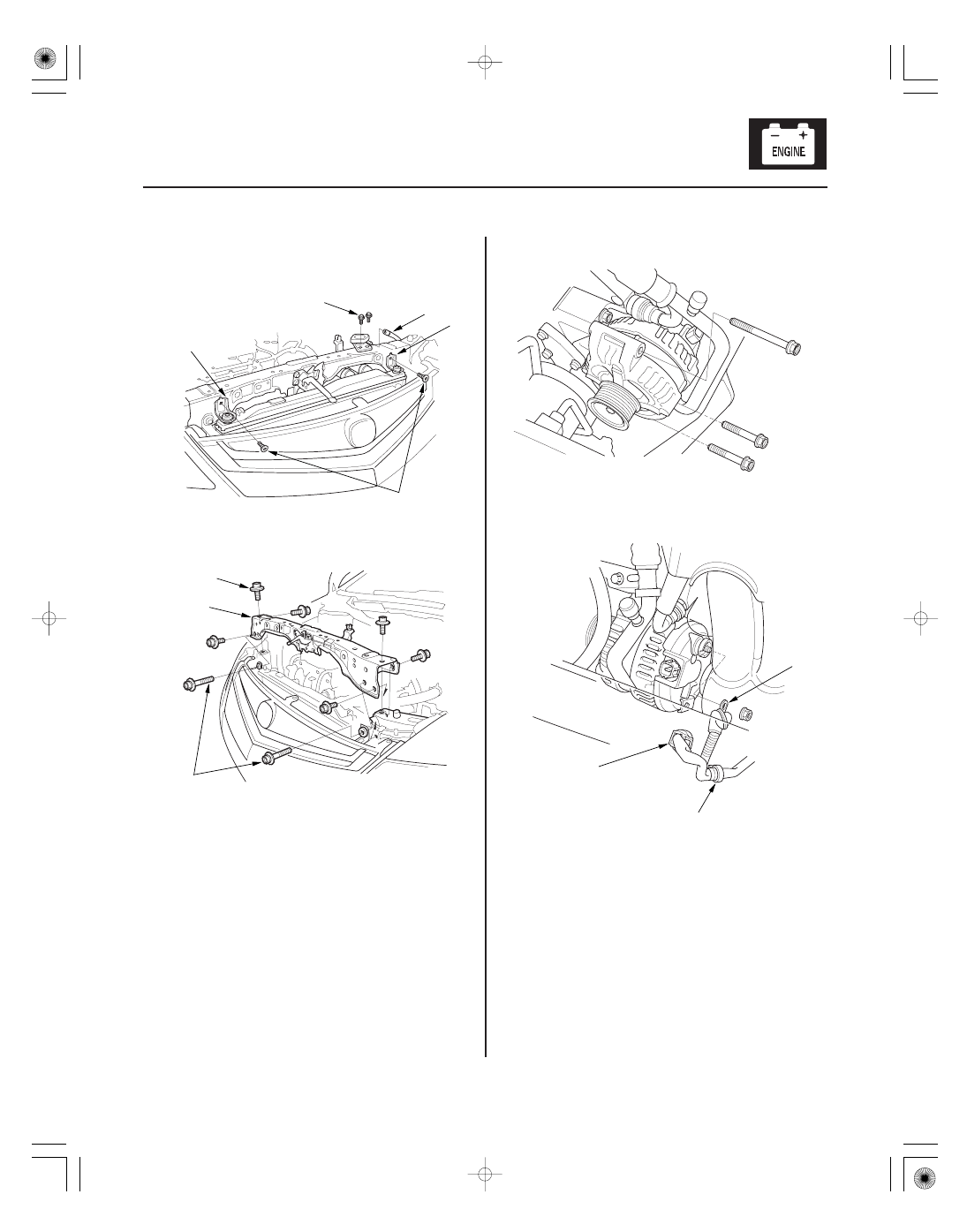

5. Disconnect the reservoir hose (A), and remove the

radiator cap base mounting bolts (B), the radiator
upper brackets (C) and the bolts (D).

6. Remove the A/C condenser bracket mounting bolts

(A) and the bulkhead mounting bolts (B), then
remove the bulkhead (C).

7. Remove the three bolts securing the alternator.

8. Disconnect the alternator connector (A), and the

positive alternator cable (B) and remove the
harness clamp (C), then remove the alternator.
