Запчасти: Шестерни главной передачи с передаточным числом 5,5, кулачковый дифференциал моста для ГАЗ-3308

Шестерни главной передачи с передаточным числом 5,5, кулачковый дифференциал моста для ГАЗ-3308 (список запасных частей)

Шестерни главной передачи с передаточным числом 5,5, кулачковый дифференциал моста для ГАЗ-3308 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 33081-2403200 Дифференциал с ведомой шестерней
2 4624135-717 Подшипник У-807813А
3 4624135-717 Подшипник У-807813А
4 290970-П Болт М12х1,25-4hх47
5 3306-2402060 Шестерня ведомая главной передачи заднего моста
6 258039-П Шплинт 3,2х20 ОСТ 37.001.171-93
7 292811-П Гайка М12х1,25
8 66-01-2403204-01 Дифференциал в сборе
9 66-01-2403216 Сепаратор дифференциала
10 66-01-2403226 Сухарь дифференциала заднего моста
11 66-2403220 Звездочка дифференциала с радиальными кулачками внутренняя
12 33097-2403217 Кольцо стопорное сухаря дифференциала
13 66-2403230 Звездочка дифференциала заднего моста наружная
14 66-2403210-01 Чашка дифференциала заднего моста
15 3306-2402014 Шестерня ведущая главной передачи с подшипниками в сборе
16 33081-2302014 Шестерня ведущая с подшипниками
17 27709У4Ш2 Подшипник 27709У4Ш2
18 53А-2402170 Кольцо регулировочное толщиной 12,10 мм
19 53-2402022 Муфта с наружными кольцами подшипников ведущей шестерни в сборе
20 53-2402035-А Прокладка
21 27308АКУ Подшипник ГОСТ 520-71
22 51-2402037-В Кольцо маслоотгонное сальника ведущей шестерни заднего моста
23 51-2402037-В Кольцо маслоотгонное сальника ведущей шестерни заднего моста
24 53-2402050-Б Крышка ведущей шестерни в сборе
25 53-2402051-Б Крышка передняя картера заднего моста
26 51-2402052-Б4 Манжета ведущей шестерни главной передачи в сборе
27 53-2201100 Фланец с отражателем в сборе
28 51-2402064 Шайба специальная
29 292958-П29 Гайка М24х1,5-4Н5Н
30 258056-П29 Шплинт 4х40 ОСТ 37.001.171-93
31 3306-2402016 Шестерня ведущая главной передачи с подшипником
32 3306-2402017 Шестерня ведущая главной передачи заднего моста
33 20-102605М Подшипник ГОСТ 520-89
34 51-2402044 Кольцо стопорное
35 3306-2402165 Шестерня ведущая и ведомая главной передачи (комплект)
36 63-2302037 Кольцо маслоотгонное сальника ведущей шестерни переднего моста
37 63-2302037 Кольцо маслоотгонное сальника ведущей шестерни переднего моста
38 292811-П Гайка М12х1,25
Запчасти: Шестерни главной передачи с передаточными числами 6,17 и 6,83, кулачковый дифференциал моста для ГАЗ-3308

Шестерни главной передачи с передаточными числами 6,17 и 6,83, кулачковый дифференциал моста для ГАЗ-3308 (список запасных частей)

Шестерни главной передачи с передаточными числами 6,17 и 6,83, кулачковый дифференциал моста для ГАЗ-3308 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 66-40-2403200 Дифференциал с ведомой шестерней
2 66-2403200-01 Дифференциал с ведомой шестерней
3 290970-П Болт М12х1,25-4hх47
4 У-807813А Подшипник ГОСТ 520-89
5 У-807813А Подшипник ГОСТ 520-89
6 53-2402060-03 Шестерня ведомая главной передачи заднего моста
7 53-2402060-02 Шестерня ведомая главной передачи заднего моста
8 258039-П Шплинт 3,2х20 ОСТ 37.001.171-93
9 292811-П Гайка М12х1,25
10 66-01-2403204-01 Дифференциал в сборе
11 66-01-2403216 Сепаратор дифференциала
12 66-01-2403226 Сухарь дифференциала заднего моста
13 66-2403220 Звездочка дифференциала с радиальными кулачками внутренняя
14 33097-2403217 Кольцо стопорное сухаря дифференциала
15 66-2403230 Звездочка дифференциала заднего моста наружная
16 66-2403210-01 Чашка дифференциала заднего моста
17 53-2402014-10 Шестерня ведущая главной пары заднего моста с подшипниками
18 53-2402014 Шестерня ведущая главной пары заднего моста с подшипниками
19 66-21-2302014 Шестерня ведущая главной передачи переднего моста с подшипником
20 66-2302014 Шестерня ведущая главной передачи переднего моста с подшипником
21 53-2402016-12 Шестерня ведущая заднего моста
22 53-2402016-11 Шестерня ведущая заднего моста
23 51-2402044 Кольцо стопорное
24 20-102605М Подшипник ГОСТ 520-89
25 53-2402017-12 Шестерня ведущая заднего моста
26 53-2402017-11 Шестерня ведущая главной пары заднего моста
27 27709У4Ш2 Подшипник 27709У4Ш2
28 53А-2402170 Кольцо регулировочное толщиной 12,10 мм
29 53-2402022 Муфта с наружными кольцами подшипников ведущей шестерни в сборе
30 53-2402035-А Прокладка
31 27308АКУ Подшипник ГОСТ 520-71
32 51-2402037-В Кольцо маслоотгонное сальника ведущей шестерни заднего моста
33 51-2402037-В Кольцо маслоотгонное сальника ведущей шестерни заднего моста
34 53-2201100 Фланец с отражателем в сборе
35 51-2402064 Шайба специальная
36 292958-П29 Гайка М24х1,5-4Н5Н
37 258056-П29 Шплинт 4х40 ОСТ 37.001.171-93
38 53-2402050-Б Крышка ведущей шестерни в сборе
39 51-2402052-Б4 Манжета ведущей шестерни главной передачи в сборе
40 53-2402051-Б Крышка передняя картера заднего моста
41 63-2302037 Кольцо маслоотгонное сальника ведущей шестерни переднего моста
42 63-2302037 Кольцо маслоотгонное сальника ведущей шестерни переднего моста
43 53-12-2402165 Шестерня ведущая и ведомая (комплект)
44 ВК-53-2402165 Шестерни ведущая и ведомая главной передачи переднего и заднего мостов (комплект)

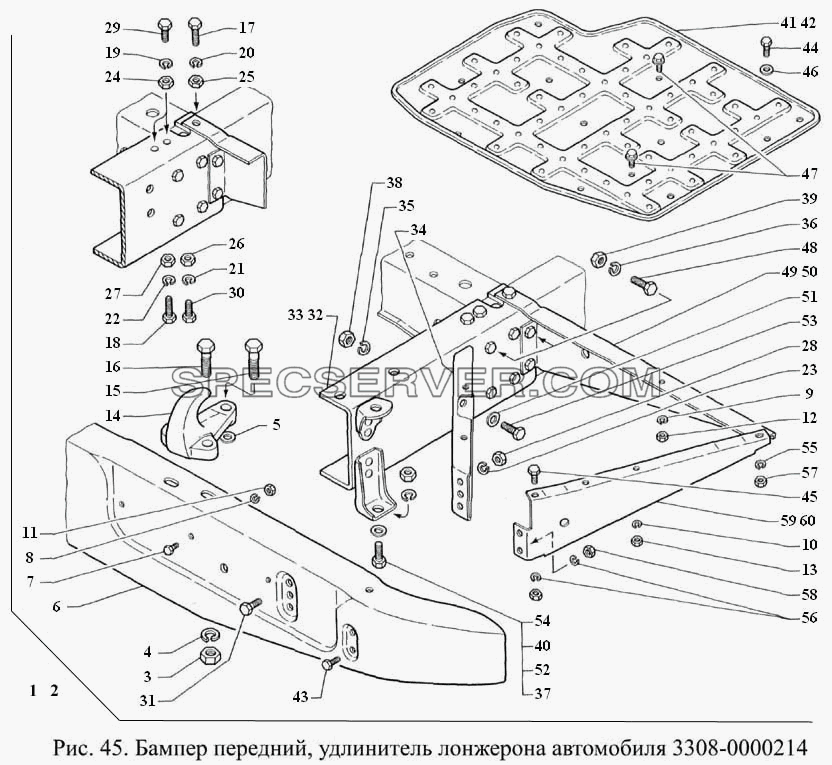

Запчасти: Бампер передний, удлинитель лонжерона автомобиля 3308-0000214 для ГАЗ-3308

Бампер передний, удлинитель лонжерона автомобиля 3308-0000214 для ГАЗ-3308 (список запасных частей)

Бампер передний, удлинитель лонжерона автомобиля 3308-0000214 для ГАЗ-3308 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 66-01-2803010 Бампер передний в сборе
2 66-02-2803010 Бампер передний в сборе
3 250561-П29 Гайка М16х1,5-6Н ОСТ 37.001.124-93
4 252139-П2 Шайба 16.ОТ ОСТ 37.001.115-75
5 252017-П29 Шайба 16 ОСТ 37.001.144-96
6 66-02-2803015-01 Бампер передний
7 201417-П29 Болт М6-6gх14 ОСТ 37.001.123-96
8 252154-П2 Шайба 6Л ОСТ 37.001.115-75
9 252154-П2 Шайба 6Л ОСТ 37.001.115-75
10 252154-П2 Шайба 6Л ОСТ 37.001.115-75
11 250508-П29 Гайка М6-6Н ОСТ 37.001.124-93
12 250508-П29 Гайка М6-6Н ОСТ 37.001.124-93
13 250508-П29 Гайка М6-6Н ОСТ 37.001.124-93
14 53А-2806010-01 Крюк буксирный
15 4593481-713 Болт М16х1,5-6gх55 ОСТ 37.001.123-96
16 202147-П29 Болт М16х1,5-6gх50 ОСТ 37.001.123-96
17 201501-П29 Болт М10-6gх35 ОСТ 37.001.123-96
18 201501-П29 Болт М10-6gх35 ОСТ 37.001.123-96
19 252136-П2 Шайба 10 ОТ ОСТ 37.001.115-75
20 252136-П2 Шайба 10 ОТ ОСТ 37.001.115-75
21 252136-П2 Шайба 10 ОТ ОСТ 37.001.115-75
22 252136-П2 Шайба 10 ОТ ОСТ 37.001.115-75
23 252136-П2 Шайба 10 ОТ ОСТ 37.001.115-75
24 250512-П29 Гайка М10-6Н ОСТ 37.001.124-93
25 250512-П29 Гайка М10-6Н ОСТ 37.001.124-93
26 250512-П29 Гайка М10-6Н ОСТ 37.001.124-93
27 250512-П29 Гайка М10-6Н ОСТ 37.001.124-93
28 250512-П29 Гайка М10-6Н ОСТ 37.001.124-93
29 201497-П29 Болт М10-6gх25 ОСТ 37.001.123-96
30 201497-П29 Болт М10-6gх25 ОСТ 37.001.123-96
31 201497-П29 Болт М10-6gх25 ОСТ 37.001.123-96
32 3308-2801019 Удлинитель
33 3308-2801018 Удлинитель
34 66-01-2803031 Раскос переднего буфера
35 252137-П2 Шайба 12.ОТ ОСТ 37.001.115-75
36 252137-П2 Шайба 12.ОТ ОСТ 37.001.115-75
37 252137-П2 Шайба 12.ОТ ОСТ 37.001.115-75
38 250514-П29 Гайка М12-6Н ОСТ 37.001.124-93
39 250514-П29 Гайка М12-6Н ОСТ 37.001.124-93
40 250514-П29 Гайка М12-6Н ОСТ 37.001.124-93
41 3308-2803023 Панель буфера левая
42 3308-2803022 Панель буфера правая
43 201456-П29 Болт М8-6gх20 ОСТ 37.001.123-96
44 201456-П29 Болт М8-6gх20 ОСТ 37.001.123-96
45 201456-П29 Болт М8-6gх20 ОСТ 37.001.123-96
46 252005-П29 Шайба 8 ОСТ 37.001.144-96
47 4593761-101 Болт М6-6gх14 ОСТ 37.001.193-83
48 290967 Болт М12-6gх32
49 3308-2803029 Кронштейн левый
50 3308-2803028 Кронштейн правый
51 252007-П29 Шайба 12 ОСТ 37.001.144-96
52 252007-П29 Шайба 12 ОСТ 37.001.144-96
53 201540-П29 Болт М12-6gх30 ОСТ 37.001.123-96
54 201540-П29 Болт М12-6gх30 ОСТ 37.001.123-96
55 252155-П2 Шайба 8Л ОСТ 37.001.115-75
56 252155-П2 Шайба 8Л ОСТ 37.001.115-75
57 250510-П29 Гайка М8-6Н ОСТ 37.001.124-93
58 250510-П29 Гайка М8-6Н ОСТ 37.001.124-93
59 3308-2803025 Кронштейн левый
60 3308-2803024 Кронштейн правый

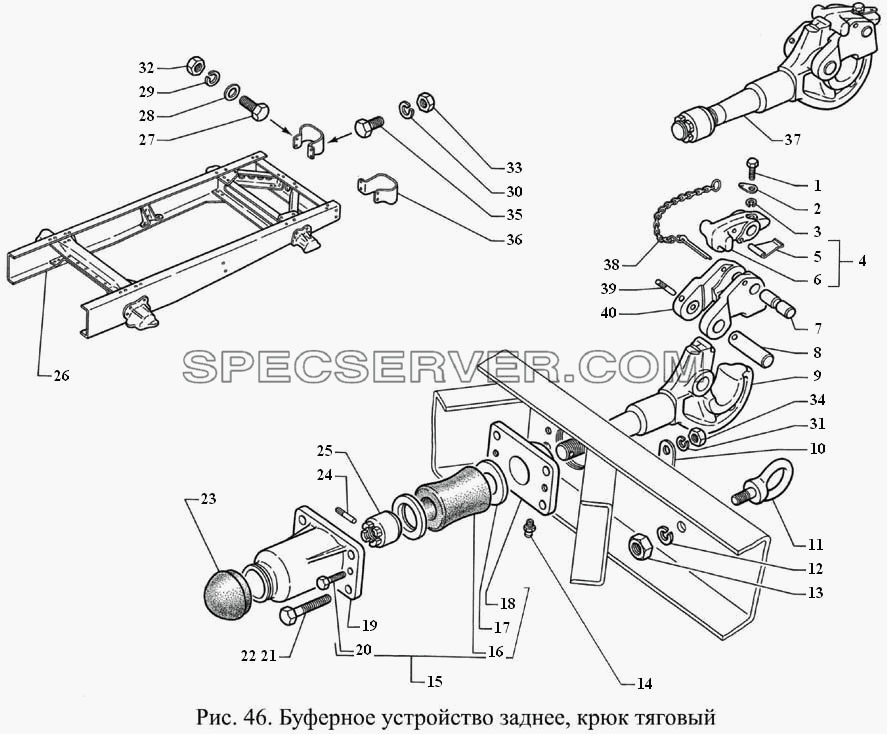

Буферное устройство заднее, крюк тяговый для ГАЗ-3308 (список запасных частей)

Буферное устройство заднее, крюк тяговый для ГАЗ-3308 (список запасных частей)

Буферное устройство заднее, крюк тяговый для ГАЗ-3308 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 201480-П29 Болт М8х1-6gх30 ОСТ 37.001.123-96
2 53А-2805062 Звено цепи
3 252135-П2 Шайба 8Т ОСТ 37.001.115-75
4 51-2805017-А Собачка защелки в сборе
5 51-2805019 Пружина собачки буксирного крюка
6 51-2805018-А Собачка защелки буксирного крюка
7 51-2805020 Ось собачки буксирного крюка
8 51А-2805021 Палец защелки
9 53А-2805014 Крюк буксирный
10 66-01-2805040-01 Усилитель
11 66-01-2805147 Рым-болт
12 252141-П2 Шайба 20.ОТ ОСТ 37.001.115-75
13 4595531-068 Гайка М20х1,5-6Н ОСТ 37.001.124-93
14 264020-П29 Масленка 1.3 Ц6.хр ГОСТ 19853-74
15 53А-2805011 Устройство буферное в сборе
16 53А-2805025 Буфер резиновый буксирного прибора
17 53А-2805026 Шайба амортизатора
18 53А-2805035 Кронштейн корпуса буксирного прибора
19 53А-2805031 Корпус буксирного прибора
20 201457-П29 Болт М8-6gх22 ОСТ 37.001.123-96
21 201618-П29 Болт М14х1,5-6gх50 ОСТ 37.001.123-96
22 4593461-670 Болт М14х1,5-6gх60 ОСТ 37.001.123-96
23 53А-2805050-01 Колпак
24 258978-П29 Штифт 8х40 ОСТ 37.001.116-97
25 52-2805039-А Гайка упорная
26 3308-2800010-10 Рама
27 201612-П29 Болт М14х1,5-6gх35 ОСТ 37.001.123-96
28 252016-П29 Шайба 14 ОСТ 37.001.144-96
29 252158-П2 Шайба 14Л ОСТ 37.001.115-75
30 252158-П2 Шайба 14Л ОСТ 37.001.115-75
31 252158-П2 Шайба 14Л ОСТ 37.001.115-75
32 250559-П29 Гайка М14х1,5-6Н ОСТ 37.001.124-93
33 250559-П29 Гайка М14х1,5-6Н ОСТ 37.001.124-93
34 250559-П29 Гайка М14х1,5-6Н ОСТ 37.001.124-93
35 201610-П29 Болт М14х1,5-6gх30 ОСТ 37.001.123-96
36 3308-2804012 Буфер задний
37 53А-2805012 Крюк буксирный в сборе
38 51А-2805022 Цепь тягового крюка в сборе
39 258980-П29 Штифт 8х50 ОСТ 37.001.116-75
40 51А-2805016 Защелка буксирного крюка
Рама, поперечины рамы, брызговик двигателя, бампер передний для ГАЗ-3308 (список запасных частей)

Рама, поперечины рамы, брызговик двигателя, бампер передний для ГАЗ-3308 (список запасных частей)

Рама, поперечины рамы, брызговик двигателя, бампер передний для ГАЗ-3308 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 3308-2800010 Рама
2 33081-2800010 Рама
3 33081-2801080 Поперечина №1
4 3307-2801152 Поперечина №3
5 53-2802014 Брызговик двигателя правый
6 250510-П29 Гайка М8-6Н ОСТ 37.001.124-93
7 250510-П29 Гайка М8-6Н ОСТ 37.001.124-93
8 250510-П29 Гайка М8-6Н ОСТ 37.001.124-93
9 252155-П2 Шайба 8Л ОСТ 37.001.115-75
10 252155-П2 Шайба 8Л ОСТ 37.001.115-75
11 252005-П29 Шайба 8 ОСТ 37.001.144-96
12 252005-П29 Шайба 8 ОСТ 37.001.144-96
13 252005-П29 Шайба 8 ОСТ 37.001.144-96
14 201458-П29 Болт М8-6gх25 ОСТ 37.001.123-96
15 66-2802015 Брызговик двигателя левый
16 3307-2806062 Вилка буксирная
17 252137-П2 Шайба 12.ОТ ОСТ 37.001.115-75
18 252137-П2 Шайба 12.ОТ ОСТ 37.001.115-75
19 252137-П2 Шайба 12.ОТ ОСТ 37.001.115-75
20 250514-П29 Гайка М12-6Н ОСТ 37.001.124-93
21 250514-П29 Гайка М12-6Н ОСТ 37.001.124-93
22 250514-П29 Гайка М12-6Н ОСТ 37.001.124-93
23 3307-2803025-10 Кронштейн левый
24 3307-2803024-10 Кронштейн правый
25 252007-П29 Шайба 12 ОСТ 37.001.144-96
26 252007-П29 Шайба 12 ОСТ 37.001.144-96
27 4593761-119 Болт М8-6gх20 ОСТ 37.001.193-83
28 252135-П2 Шайба 8Т ОСТ 37.001.115-75
29 4301-8401451 Брызговик облицовки боковой левый в сборе
30 4301-8401450 Брызговик облицовки боковой правый в сборе
31 33097-2803015 Бампер передний
32 201417-П29 Болт М6-6gх14 ОСТ 37.001.123-96
33 252154-П2 Шайба 6Л ОСТ 37.001.115-75
34 250508-П29 Гайка М6-6Н ОСТ 37.001.124-93
35 3307-2806032 Шкворень буксирный в сборе
36 201455-П29 Болт М8-6gх18 ОСТ 37.001.123-96
37 201540-П29 Болт М12-6gх30 ОСТ 37.001.123-96
38 201544-П29 Болт М12-6gх40 ОСТ 37.001.123-96
39 201542-П29 Болт М12-6gх35 ОСТ 37.001.123-96
40 3307-2801080 Поперечина № 1

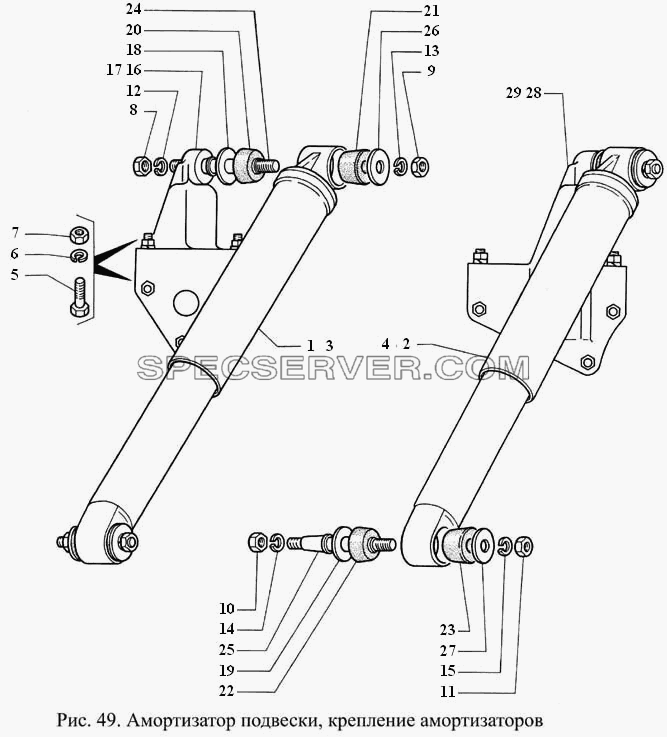

Амортизатор подвески, крепление амортизаторов для ГАЗ-3308 (список запасных частей)

Амортизатор подвески, крепление амортизаторов для ГАЗ-3308 (список запасных частей)

Амортизатор подвески, крепление амортизаторов для ГАЗ-3308 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 4301-2915006 Амортизатор задней подвески
2 4301-2915006 Амортизатор задней подвески
3 3308-2915006 Амортизатор задней подвески
4 3308-2915006 Амортизатор задней подвески
5 201500-П29 Болт М10-6gх32 ОСТ 37.001.123-96
6 252136-П2 Шайба 10 ОТ ОСТ 37.001.115-75
7 250512-П29 Гайка М10-6Н ОСТ 37.001.124-93
8 250559-П29 Гайка М14х1,5-6Н ОСТ 37.001.124-93
9 250559-П29 Гайка М14х1,5-6Н ОСТ 37.001.124-93
10 250559-П29 Гайка М14х1,5-6Н ОСТ 37.001.124-93
11 250559-П29 Гайка М14х1,5-6Н ОСТ 37.001.124-93
12 252158-П2 Шайба 14Л ОСТ 37.001.115-75
13 252158-П2 Шайба 14Л ОСТ 37.001.115-75
14 252158-П2 Шайба 14Л ОСТ 37.001.115-75
15 252158-П2 Шайба 14Л ОСТ 37.001.115-75
16 3308-2905541 Кронштейн амортизатора верхний левый
17 3308-2905540 Кронштейн амортизатора верхний правый
18 293496-П29 Шайба 19,5
19 293496-П29 Шайба 19,5
20 52-2905486 Втулка проушины амортизатора передней подвески
21 52-2905486 Втулка проушины амортизатора передней подвески
22 52-2905486 Втулка проушины амортизатора передней подвески
23 52-2905486 Втулка проушины амортизатора передней подвески
24 52-2905418-А Палец крепления амортизатора верхний
25 52-2905418-А Палец крепления амортизатора верхний
26 293403-П29 Шайба 14,5
27 293403-П29 Шайба 14,5
28 3308-2915541 Кронштейн амортизатора верхний левый
29 3308-2915540 Кронштейн амортизатора верхний правый

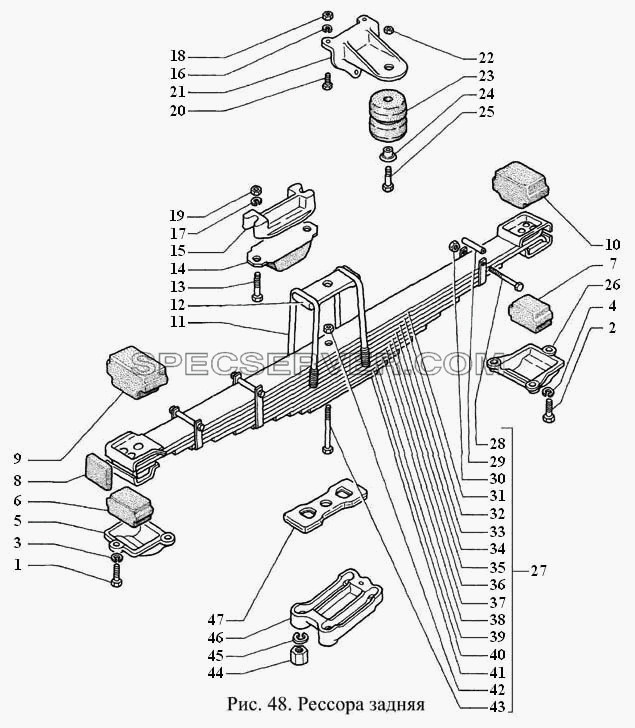

Рессора задняя для ГАЗ-3308 (список запасных частей)

Рессора задняя для ГАЗ-3308 (список запасных частей)

Рессора задняя для ГАЗ-3308 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 4593471-645 Болт М14-6gх50 ОСТ 37.001.123-96
2 4593471-645 Болт М14-6gх50 ОСТ 37.001.123-96
3 252138-П2 Шайба 14.ОТ ОСТ 37.001.115-75
4 252138-П2 Шайба 14.ОТ ОСТ 37.001.115-75
5 52-2912450 Крышка переднего кронштейна
6 52-2902431 Опора рессоры верхняя
7 52-2902431 Опора рессоры верхняя
8 53-2902433-А Упор рессоры
9 53-2912431 Опора рессоры верхняя
10 53-2912431 Опора рессоры верхняя
11 3205-2912408 Стремянка задней рессоры
12 3308-2912412 Накладка задней рессоры
13 200328-П29 Болт М10-6gх95 ОСТ 37.001.122-96
14 51-2912622 Буфер задней рессоры в сборе
15 33027-2912630 Подкладка буфера задней рессоры
16 252136-П2 Шайба 10 ОТ ОСТ 37.001.115-75
17 252136-П2 Шайба 10 ОТ ОСТ 37.001.115-75
18 250512-П29 Гайка М10-6Н ОСТ 37.001.124-93
19 250512-П29 Гайка М10-6Н ОСТ 37.001.124-93
20 4593461-560 Болт М10-6gх28 ОСТ 37.001.123-96
21 3308-2912449 Кронштейн буфера
22 250561-П29 Гайка М16х1,5-6Н ОСТ 37.001.124-93
23 5320-2902624 Буфер передней рессоры
24 4301-2902636 Втулка рессоры сжатия
25 202147-П29 Болт М16х1,5-6gх50 ОСТ 37.001.123-96
26 4301-2912452 Крышка заднего кронштейна рессоры
27 3308-2912012 Рессора задняя
28 200277-П2 Болт М8-6gх90 ОСТ 37.001.122-96
29 51-2902068 Втулка распорная хомута рессоры
30 250510-П2 Гайка М8-6Н ОСТ 37.001.124-93
31 41-2902015 Лист №1 передней рессоры с чашками в сборе
32 41-2902016 Лист №2 передней рессоры с чашками в сборе
33 66-01-2902103-02 Лист №3 передней рессоры
34 66-01-2902051-02 Лист №4 передней рессоры с хомутами
35 3308-2912105 Лист №5 рессоры
36 3308-2912106 Лист №6 рессоры
37 66-01-2902106-02 Лист №6 передней рессоры
38 3308-2912052 Лист №8 рессоры с хомутом
39 3308-2912109 Лист №9 рессоры
40 3308-2912110 Лист №10 рессоры
41 66-01-2902109-02 Лист №11 передней рессоры
42 251815-П29 Гайка М12х1,25-6Н
43 290957-П2 Болт М12х1,25х128
44 4599551375 Гайка М20х1,5
45 252141-П2 Шайба 20.ОТ ОСТ 37.001.115-75
46 53-2912418-01 Подкладка стремянок
47 33097-2912420 Подкладка задней рессоры
