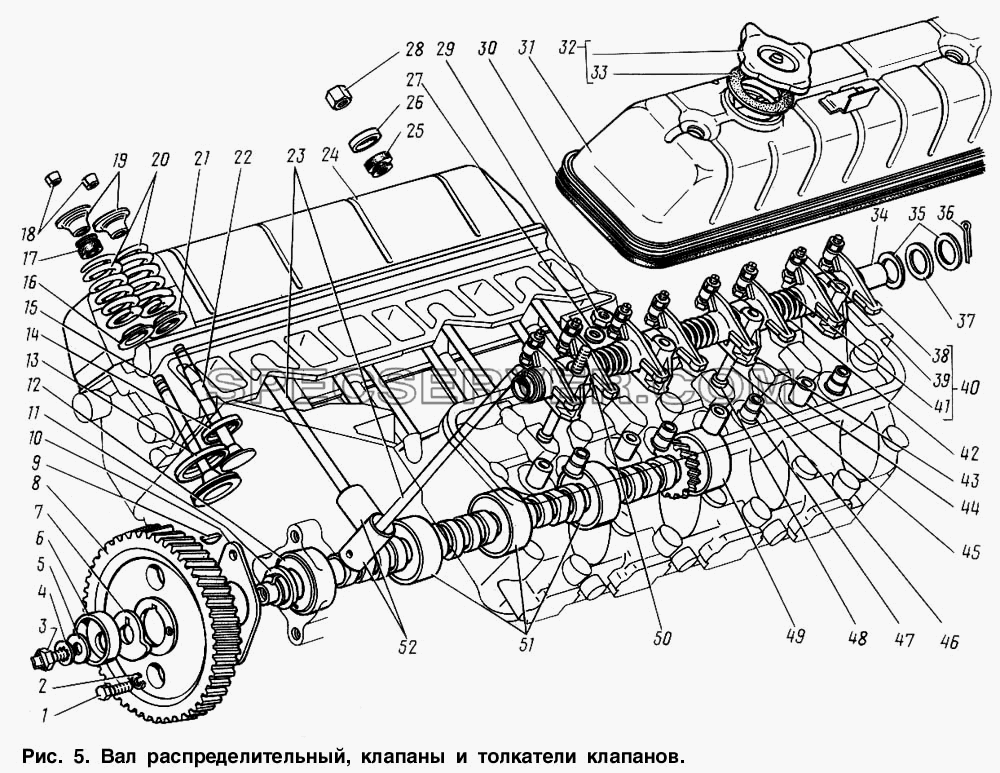

Вал распределительный, клапаны и толкатели клапанов для ГАЗ-3307 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		53-1004010-40	Поршень и шатун
-		53-1005010-14	Вал коленчатый с маховиком и сцеплением
-		53-50-1005010-14	Вал коленчатый с маховиком и сцеплением (экспортное исполнение)
-		ВК-13-1000104-А	Вкладыши шатуна диаметром 60,00 мм (комплект на 1 двигатель)
-		ВК-13-1000104-БР1	Вкладыши шатуна диаметром 59,95 мм (комплект на 1 двигатель)
-		ВК-13-1000104-ВР1	Вкладыши шатуна диаметром 59,75 мм (комплект на 1 двигатель)
-		ВК-13-1000104-ДР1	Вкладыши шатуна диаметром 59,50 мм (комплект на 1 двигатель)
-		ВК-13-1000104-ЕР1	Вкладыши шатуна диаметром 59,25 мм (комплект на 1 двигатель)
-		ВК-13-1000104-ЖР1	Вкладыши шатуна диаметром 59,00 мм (комплект на 1 двигатель)
-		ВК-13-1000104-ИР1	Вкладыши шатуна диаметром 58,75 мм (комплект на 1 двигатель)
-		ВК-13-1000104-КР1	Вкладыши шатуна диаметром 58,50 мм (комплект на 1 двигатель)
-		ВК-53-1000100-10	Кольца поршневые диаметром 92,00 мм (комплект на 1 двигатель)
-		ВК-53-1000100-АРП	Кольца поршневые диаметром 92,50 мм (комплект на 1 двигатель)
-		ВК-53-1000100-БРП	Кольца поршневые диаметром 93,00 мм (комплект на 1 двигатель)
-		ВК-53-1000100-ВРП	Кольца поршневые диаметром 93,50 мм (комплект на 1 двигатель)
-		ВК-53-1000102	Вкладыши коренных подшипников диаметром 70,00 мм - номинальный размер (комплект на 1 двигатель)
-		ВК-53-1000102-БР	Вкладыши коренных подшипников диаметром 69,95 мм (комплект на 1 двигатель)
-		ВК-53-1000102-ВР	Вкладыши коренных подшипников диаметром 69,75 мм (комплект на 1 двигатель)
-		ВК-53-1000102-ДР	Вкладыши коренных подшипников диаметром 69,50 мм (комплект на 1 двигатель)
-		ВК-53-1000102-ЕР	Вкладыши коренных подшипников диаметром 69,25 мм (комплект на 1 двигатель)
-		ВК-53-1000102-ЖР	Вкладыши коренных подшипников диаметром 69,00 мм (комплект на 1 двигатель)
-		ВК-53-1000102-ИР	Вкладыши коренных подшипников диаметром 68,75 мм (комплект на 1 двигатель)
-		ВК-53-1000102-КР	Вкладыши коренных подшипников диаметром 68,50 мм (комплект на 1 двигатель)
1		53-1005054-10	Храповик коленчатого вала
2		201240-П8	Болт М8-4hх18
3		293554-П29	Шайба 28
4		252155-П2	Шайба 8Л ОСТ 37.001.115-75
4		252155-П2	Шайба 8Л ОСТ 37.001.115-75
5		53-1005060	Шкив коленчатого вала
6		53-1004035	Кольцо маслосъемное диаметром 92,0 мм (комплект)
6		53-1004035-АР	Кольцо поршневое маслосъемное диаметром 92,50 мм (комплект)
6		53-1004035-БР	Кольцо поршневое маслосъемное диаметр 93,0 мм (комплект)
6		53-1004035-ВР	Кольцо поршневое маслосъемное диаметр 93,5 мм (комплект)
7		53-1004025	Кольцо поршневое компрессионное нижнее
7		53-1004025-АР	Кольцо поршневое компрессионное нижнее диаметр 92,5 мм
7		53-1004025-БР	Кольцо поршневое компрессионное нижнее диаметр 93,0 мм
7		53-1004025-ВР	Кольцо поршневое компрессионное нижнее диаметр 93,5 мм
8		53-1004030	Кольцо поршневое компрессионное верхнее диаметр 92,0 мм
8		53-1004030-АР	Кольцо поршневое компрессионное верхнее диаметр 92,5 мм
8		53-1004030-БР	Кольцо поршневое компрессионное верхнее диаметр 93,0 мм
8		53-1004030-ВР	Кольцо поршневое компрессионное верхнее диаметр 93,5 мм
9		13-1005051	Ступица с маслоотражателем в сборе
10		52-04-1005034	Манжета 1.2-55х80-1
11		21-1005041-Б	Маслоотражатель переднего сальника коленчатого вала
12		21-1005032-01	Сальник коленчатого вала передний с маслоотражателем в сборе
13		13-1004058-А2	Вкладыш нижней головки шатуна толщиной 1,750 мм
13		13-1004058-БР1	Вкладыш шатуна толщиной 1,775 мм
13		13-1004058-ВР1	Вкладыш шатуна толщиной 1,875 мм
13		13-1004058-ДР1	Вкладыш шатуна толщиной 2,000 мм
13		13-1004058-ЕР1	Вкладыш шатуна толщиной 2,125 мм
13		13-1004058-ЖР1	Вкладыш шатуна толщиной 2,250 мм
13		13-1004058-ИР1	Вкладыш шатуна толщиной 2,375 мм
13		13-1004058-КР1	Вкладыш шатуна толщиной 2,500 мм
14		13-1005042	Маслоотражатель коленчатого вала
15		13-1005031-02	Шестерня коленчатого вала
16		53-1005029	Шайба упорная коленчатого вала
17		13-1005183	Шайба передняя
18		66-1005011-20	Вал коленчатый в сборе
19		53-1005115	Маховик в сборе
20		291524-П	Болт М11х1-4h6hх33
21		80203АС9	Подшипник в сборе
22		53-1005195-01	Пластина стопорная
23		293324-П18	Шайба 11
24		292798-П29	Гайка СпМ11х1
25		24-1005154-01	Набивка сальника
26		13-1005162-Г1	Прокладка уплотнительная держателя заднего сальника
27		13-1005182-01	Шайба
28		13-1005181-01	Гайка
29		291767-П	Шпилька М8х1х62
30		53-1005170	Вкладыш коренных подшипников коленчатого вала
31		13-1004062-Б	Болт крепления крышки шатуна
32		292758-П	Гайка СпМ10х1
33		292759-П	Гайка 9 стопорная
34		24-1005301-01	Пластина стопорная
35		292832-П	Гайка СП М12х1,25
36		53-11-1005138	Шайба 12
37		291874-П	Шпилька М12х1,25-4h6hх82
38		45 9824 0267	Шпонка 6х10
39		13-1005184	Шайба упорного подшипника задняя
40		296144-П	Шпонка 8х6х34
41		13-1005030	Пробка уплотнительная шпоночного паза
42		66-1004045-02	Шатун в сборе
43		53-1004014-11	Поршень в сборе диаметром 92,0 мм (комплект)
43		53-1004014-11-АР	Поршень в сборе диаметром 92,5 мм (комплект)
43		53-1004014-11-БР	Поршень в сборе диаметром 93,0 мм (комплект)
43		53-1004014-ВР	Поршень в сборе диаметром 93,5 мм (комплект)
43		53-1004015-22	Поршень диаметр 92,0 мм
43		53-1004015-22-АР	Поршень диаметр 92,5 мм
43		53-1004015-22-БР	Поршень диаметр 93,0 мм
43		53-1004015-22-ВР	Поршень диаметр 93,5 мм
44		21-1004022-01	Кольцо стопорное поршневого пальца
44		ВК-53-1004023-10	Кольца поршневые диаметром 92,0 мм (комплект на 1 поршень)
44		ВК-53-1004023-АР1	Кольца поршневые диаметром 92,5 мм (комплект на 1 поршень)
44		ВК-53-1004023-БР1	Кольца поршневые диаметром 93,0 мм (комплект на 1 поршень)
44		ВК-53-1004023-ВР1	Кольца поршневые диаметром 93,5 мм (комплект на 1 поршень)
45		21-1004020-14	Палец поршневой диаметр 25,00 мм (стандартный)
45		21-1004020-20

№		Номер детали	Наименование запчасти
-		13-1007082-13	Седло вставное впускного клапана (увеличенное на 0,05 мм)
-		13-1007082-23	Седло вставное впускного клапана (увеличенное на 0,25 мм)
-		13-1007098-21	Ось с коромыслами и стойками в сборе
-		53-1007080-10	Седло вставное выпускного клапана (увеличенное на 0,05 мм)
-		53-1007080-20	Седло вставное выпускного клапана (увеличенное на 0,25 мм)
-		66-1006010-45	Вал распределительный с шестерней в сборе
-		ВК-13-1106205	Комплект запасных деталей топливного насоса
1		201456-П2	Болт М8-6gх20
2		252135-П2	Шайба 8Т ОСТ 37.001.115-75
3		66-1006060-12	Болт крепления шестерни распределительного вала и привода центробежного датчика
4		252177-П8	Шайба 12
5		252007-П29	Шайба 12 ОСТ 37.001.144-96
6		13-1106185	Эксцентрик привода топливного насоса
7		13-1106186	Балансир эксцентрика привода бензинового насоса
8		13-1006020	Шестерня распределительного вала в сборе
9		45 9824 0264	Шпонка 5х9
10		11-6252	Фланец упорный распределительного вала
11		11-6255	Кольцо распорное распределительного вала
12		66-1006015-10	Вал распределительный
13		13-1007082-03	Седло вставное впускного клапана
14		53-1007080	Седло вставное выпускного клапана
15		13-1007010-20	Клапан впускной
16		21-1007022-Б	Шайба опорная пружины клапана
17		24-1007036	Колпачок в сборе
18		66-1007028	Сухарь клапана
19		24-1007025-01	Тарелка пружины клапана
20		21-1007020-Б	Пружина клапана
21		13-1007022-В	Шайба опорная пружины клапана
22		66-1007015	Клапан выпускной в сборе
23		66-1007175-Б	Штанга толкателя в сборе
24		66-1007230-10	Крышка коромысел правая
25		13-1007243-Б	Прокладка уплотнительная крышки коромысел
26		13-1007244-11	Шайба специальная крышки коромысел
27		293324-П29	Шайба 11
28		250513-П29	Гайка М10х1-6Н
29		250688-П	Гайка М10х1-6Н
30		13-1007245	Прокладка крышки коромысел
31		66-06-1007230	Крышка коромысел левая
32		24-1009146-02	Крышка маслоналивного патрубка с прокладкой в сборе
33		51А-1002159	Прокладка крышки
33		51А-1002159	Прокладка уплотнительная
34		13-1007100-Б	Ось коромысел клапанов с заглушками в сборе
35		66-06-1007119	Шайба оси коромысел
36		258054-П	Шплинт 4х30
37		21-1007135	Шайба
38		13-1007114-03	Коромысло клапана с втулкой в сборе
39		12-1007076	Гайка регулировочного винта
40		13-1007112-01	Коромысло клапана с регулировочным винтом в сборе
41		66-1007075	Винт регулировочный
42		21-1007161-Б	Пружина распорная коромысел
43		13-1007105-В	Стойка оси коромысел
44		66-1007038-01	Втулка направляющая выпускного клапана
45		291815-П	Шпилька М10х1-4hх80
46		13-1007033-30	Втулка направляющая впускного клапана
47		13-1007034	Втулка впускного клапана
48		13-1007109	Втулка установочная стойки оси коромысел
49		13-1006028	Втулка
50		291778-П	Шпилька М10х1-6gх112
51		13-1006024-А3	Втулка распределительного вала
52		21-1007055-А4	Толкатель клапана в сборе

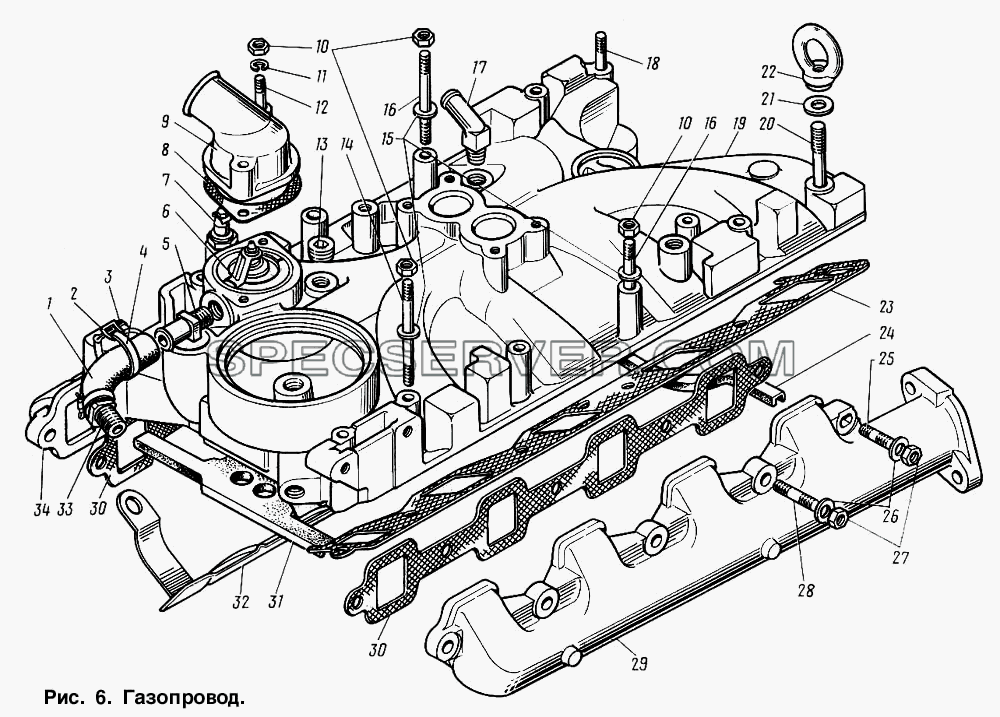

Газопровод для ГАЗ-3307 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		672-11-1008013	Труба впускная в сборе
1		66-1303060-Б	Шланг соединительный
2		297580-П8	Пряжка хомута
3		297575-П8	Шплинт хомутика
4		297584-П8	Лента 10х235
5		13-1303065-Б	Штуцер К 3/8"
6		ТС108-1306100-01	Термостат ТС108 (покупное изделие)
7		ТМ100-В	Датчик указателя температуры охлаждающей жидкости
7		ТМ100-В-3808000-Т	Датчик указателя температуры воды ТМ100-В-Т (покупное изделие тропическое исполнение)
7		ТМ100-В-3808000-Э	Датчик указателя температуры воды ТМ100-В-Э (экспортное исполнение)
8		13-1008155-01	Прокладка патрубка
9		13-1008150-22	Патрубок выпускной
10		250503-П8	Гайка М8х1-4Н5Н
10		250503-П8	Гайка М8х1-4Н5Н
11		252155-П2	Шайба 8Л ОСТ 37.001.115-75
12		291751-П2	Шпилька М8х1-4hх30
13		296563-П8	Пробка КГ 3/8"
14		291768-П	Шпилька М8х1-4hх88
15		293257-П29	Шайба 8
16		291762-П	Шпилька М8х1-4hх75
17		21-8101040-А	Штуцер отопителя
18		66-1006110	Шпилька М8х1-4hх58
19		66-1008015-50	Труба впускная
20		874305-П	Шпилька М11х1-4hх80
21		293376-П29	Шайба 11
22		13-1008135-10	Гайка грузовая
23		13-1008080-15	Прокладка впускной трубы боковая
24		66-1008079-Б	Прокладка впускной трубы задняя
25		291797-П2	Шпилька М10х1-4hх30
26		293300-П29	Шайба 10,5
27		66-1008035	Гайка М10х1
28		291777-П2	Шпилька М8х1-4hх45
29		53-1008025	Коллектор выпускной левый
30		13-1008027-Б	Прокладка выпускного коллектора
31		66-1008081-12	Прокладка впускной трубы передняя
32		66-1008090-01	Кожух газопровода в сборе
33		66-1303075	Штуцер 3/8"
34		53-1008030	Коллектор выпускной правый

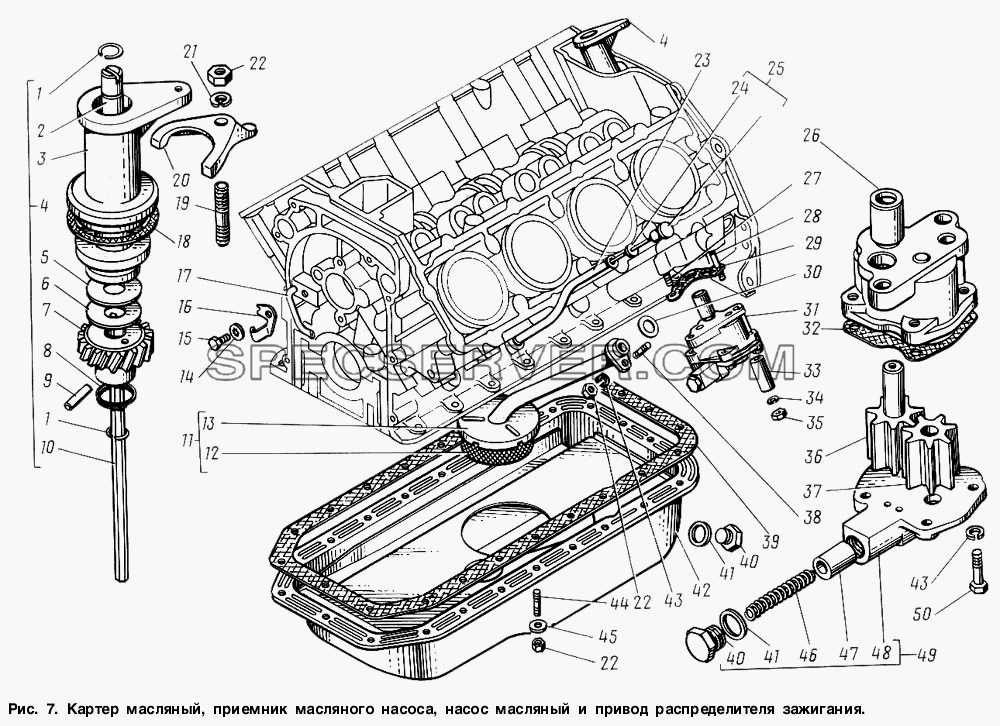

Картер масляный, приемник масляного насоса, насос масляный и привод распределителя зажигания для ГАЗ-3307 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		13Б-5606178	Кольцо стопорное
2		13-1016016-10	Валик привода распределителя
3		13-1016019	Корпус привода распределителя в сборе
4		13-1016010-02	Привод распределителя в сборе
5		293372-П	Шайба 13
6		293373-П	Шайба 13
7		13-1016018-10	Шестерня привода распределителя
8		13-1016070	Кольцо пружинное
9		13-1016040	Штифт 3,5х22
10		13-1011220-03	Валик привода масляного насоса
11		53-1010010-02	Маслоприемник в сборе
12		53-1010045-01	Сетка маслоприемника с каркасом в сборе
13		53-1010048-20	Трубка приемная масляного насоса с корпусом и фланцем в сборе
14		252204-П2	Шайба 10
15		201491	Болт М10х1,5-6gх22
16		53-11-1006267	Скоба крепления трубки смазки распределительных шестерен
17		53-11-1006049	Трубка смазки распределительных шестерен
18		13-1016023	Прокладка
19		291751-П2	Шпилька М8х1-4hх30
20		13-1016026	Держатель
21		252135-П2	Шайба 8Т ОСТ 37.001.115-75
22		250511-П29	Гайка М8х1-6Н ОСТ 37.001.124-93
22		250511-П8	Гайка М8х1
22		250511-П8	Гайка М8х1
23		53-11-1009045-10	Трубка указателя уровня масла
24		53-11-1009056-11	Уплотнитель
25		53-11-1009050-10	Указатель уровня масла в сборе
26		14-1011015-10	Корпус масляного насоса в сборе
27		291797-П2	Шпилька М10х1-4hх30
28		291815-П29	Шпилька М10х1-4hх80
29		13-1011080-21	Прокладка масляного насоса
30		52-1007277	Кольцо
31		53-11-1011010-01	Насос масляный в сборе
32		13-1011065-31	Прокладка
33		13-1011068-10	Втулка упорная
34		252136-П29	Шайба 10Т
35		250513-П29	Гайка М10х1-6Н
36		53-11-1011040	Валик масляного насоса в сборе
37		14-1011032	Шестерня ведомая масляного насоса
38		291747-П2	Шпилька М8х1-4hх22
39		13-1009070-33	Прокладка масляного картера
40		296494-П8	Пробка М18х1,5х12
40		296494-П8	Пробка М18х1,5х12
41		293469-П	Шайба 18
42		53-11-1009010-10	Картер масляный в сборе
43		252155-П2	Шайба 8Л ОСТ 37.001.115-75
43		252155-П29	Шайба пружинная 8
44		291732-П2	Шпилька М8х1-4hх14
45		293277-П8	Шайба 8
46		21-1011058-Б	Пружина редукционного клапана
47		24-1011062	Плунжер редукционного клапана
48		14-1011052	Крышка масляного насоса
49		14-1011050	Крышка масляного насоса в сборе
50		201458-П29	Болт М8-6gх25 ОСТ 37.001.123-96

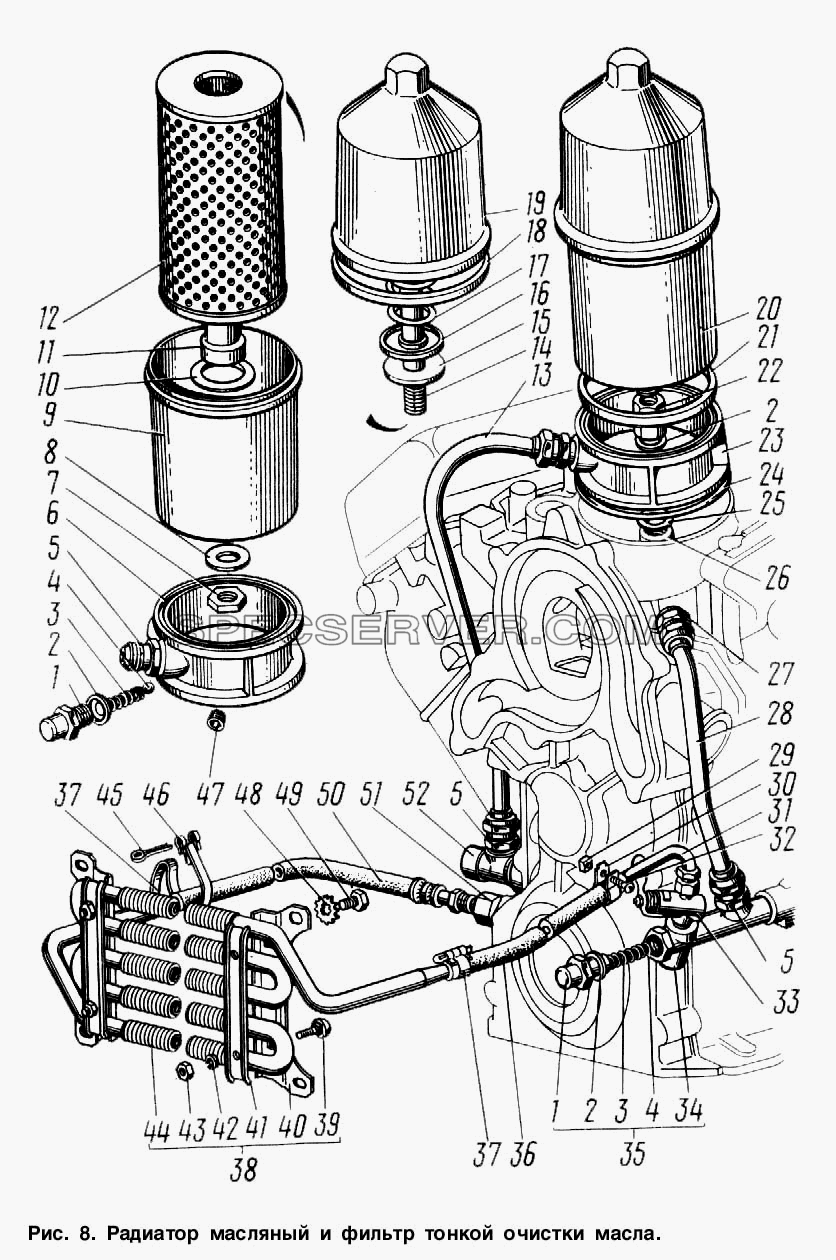

Радиатор масляный и фильтр тонкой очистки масла для ГАЗ-3307 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		53-11-1017384	Штуцер (для запасных частей)
1		296499-П8	Пробка М18х1,5
1		296499-П8	Пробка М18х1,5
2		293469-П	Шайба 18
2		293469-П	Шайба 18
3		202-6092	Пружина перепускного клапана масляного радиатора
3		202-6092	Пружина перепускного клапана масляного радиатора
4		Б11.906-200	Шарик (353087-S) ГОСТ3722-81 (покупное изделие)
4		Б11.906-200	Шарик 11,9 (353087-S) ГОСТ3722-81 (покупное изделие)
5		53-11-1017392-10	Штуцер К 3/8"
5		53-11-1017392-10	Штуцер К 3/8"
6		53-11-1017039-10	Проставка
7		250638-П29	Гайка М18х1,5-6Н
8		252018-П29	Шайба 18
9		53-11-1017017	Корпус фильтра (нижняя часть)
10		53-11-1017142	Прокладка фильтрующего элемента
11		53-11-1017317	Трубка корпуса фильтра
12		Г-53-11-1017140	Элемент фильтрующий "Реготмас 440-А-1-06" в сборе
13		53-11-1017085-20	Трубка выпускная масляного фильтра в сборе
14		53-11-1017031-10	Стержень фильтра
15		24-1017062-10	Кольцо уплотнительное
16		24-1017099-01	Шайба опорная
17		13-3402076	Пружина
18		53-11-1017065	Прокладка корпуса фильтра
19		53-11-1017016-01	Корпус фильтра (верхняя часть) в сборе
20		53-11-1017010-11	Фильтр тонкой очистки масла в сборе
21		53-11-1017064	Прокладка фильтра
22		53-11-1017391	Штуцер
23		53-11-1017038-10	Проставка с перепускным клапаном в сборе
24		53-11-1017329	Прокладка проставки
25		24-1017033	Прокладка
26		53-11-1017062	Кольцо уплотнительное
27		66-06-1017392	Штуцер
28		53-11-1017112-20	Трубка впускная масляного фильтра в сборе
29		251082-П29	Гайка М4-6Н ОСТ 37.001.112-91
30		297403-П29	Хомут 14
31		49Б-1104150	Трубка в сборе
32		222476-П29	Винт М4-6gх20 ОСТ 37.001.128-96
33		ПП6-1-0	Краник запорный
34		53-11-1013097-20	Корпус клапана
35		53-11-1013095	Клапан масляного радиатора
36		69-1013101-30	Шланг в сборе
37		297581-П29	Лента 10х160
38		66-1013010-16	Радиатор масляный в сборе
39		210359-П29	Болт М6-6gх25
40		3102-1013063	Кронштейн нижний
41		52-01-1013062	Кронштейн верхний
42		252154-П2	Шайба 6Л ОСТ 37.001.115-75
43		250508-П29	Гайка М6-6Н ОСТ 37.001.124-93
44		66-01-1013015-20	Остов
45		297575-П29	Шплинт 5,6х22
46		297580-П29	Пряжка
47		296562-П	Пробка КГ 1/4"
48		293270-П29	Шайба 8,2
49		201454-П29	Болт М8-6gх16 ОСТ 37.001.123-96
50		53-50-1013100-01	Шланг выпускной радиатора в сборе
51		298339-П29	Штуцер КГ 1/4"
52		53-11-1017393-10	Штуцер

Вентиляция картера и фильтр воздушный для ГАЗ-3307 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		53-11-1014203	Шланг соединительный в сборе
-		53-11-1109009	Фильтр воздушный с транспортной скобой в сборе (для запасных частей)
-		53-11-1109010	Фильтр воздушный в сборе
1		12-1109158	Винт крепления воздушного фильтра
2		252037-П29	Шайба 6 ОСТ 37.001.144-96
3		32-8404066	Шайба 20 уплотнительная
4		4301-1109018	Крышка воздушного фильтра
5		250511-П29	Гайка М8х1-6Н ОСТ 37.001.124-93
6		252135-П29	Шайба 8Т
7		290570-П29	Болт М8х1-6gх18
8		53-11-1109033	Корпус фильтра в сборе
9		13-1109042	Прокладка
10		66-02-1109142-А	Кронштейн крепления воздушного фильтра к двигателю
11		66-1109129	Прокладка между воздушным фильтром и карбюратором
12		200221-П8	Болт М8-6gх60
13		252004-П29	Шайба 6 ОСТ 37.001.144-96
14		293229-П	Шайба 6
14		53-11-1109013	Элемент фильтрующий с крышкой в сборе
15		53-11-1014112-10	Маслоотделитель
16		201466-П8	Болт М8-6gх45
17		53-11-1014134-10	Крышка маслоотделителя
18		53-11-1014138-10	Прокладка крышки маслоотделителя
19		53-11-1014114-10	Корпус маслоотделителя
20		53-11-1014115	Пламегаситель маслоотделителя
21		13-1014053	Прокладка вытяжной трубы вентиляции картера
22		53-11-1014064-10	Штуцер
23		53-11-1014208-10	Шланг
24		53-11-1014209	Кольцо обжимное
25		53-11-1014042-10	Трубка
26		53-11-1014075-10	Шланг
27		220058-П29	Винт М4-6gх25 ОСТ 37.001.127-81
28		297408-П29	Хомут 28
29		251082-П29	Гайка М4-6Н ОСТ 37.001.112-91

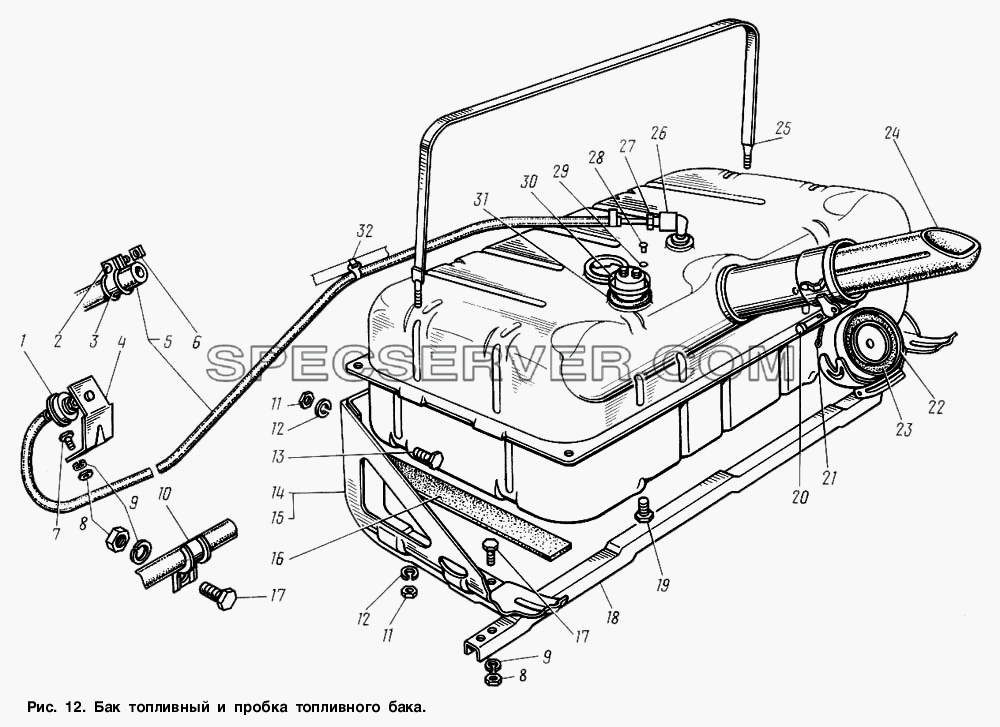

Бак топливный и пробка топливного бака для ГАЗ-3307 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		66-01-1101281	Клапан топливного бака в сборе
2		222476-П29	Винт М4-6gх20 ОСТ 37.001.128-96
3		297402-П29	Хомут 12
4		3307-1101372	Кронштейн крепления клапана в сборе
5		3307-1101079	Трубка воздушная
6		251082-П29	Гайка М4-6Н ОСТ 37.001.112-91
7		201452-П29	Болт М8-6gх12 ОСТ 37.001.123-96
8		250510-П29	Гайка М8-6Н ОСТ 37.001.124-93
8		250510-П29	Гайка М8-6Н ОСТ 37.001.124-93
8		250510-П29	Гайка М8-6Н ОСТ 37.001.124-93
9		252155-П2	Шайба 8Л ОСТ 37.001.115-75
9		252155-П2	Шайба 8Л ОСТ 37.001.115-75
9		252155-П2	Шайба 8Л ОСТ 37.001.115-75
10		66-1104147	Скоба
11		250512-П29	Гайка М10-6Н ОСТ 37.001.124-93
11		250512-П29	Гайка М10-6Н ОСТ 37.001.124-93
12		252136-П2	Шайба 10 ОТ ОСТ 37.001.115-75
12		252136-П2	Шайба 10 ОТ ОСТ 37.001.115-75
13		201497-П29	Болт М10-6gх25 ОСТ 37.001.123-96
14		4301-1101117	Кронштейн крепления бака передний
15		4301-1101102	Кронштейн крепления бака задний
16		51П-1102120-Б	Прокладка
17		201454-П29	Болт М8-6gх16 ОСТ 37.001.123-96
17		201454-П29	Болт М8-6gх16 ОСТ 37.001.123-96
18		51П-1102107-Б	Планка защитная
19		4301-1101370	Пробка сливная
20		260021-П29	Палец 6х42 ОСТ 37.001.163-97
21		258013-П29	Шплинт 2х16 ОСТ 37.001.171-93
22		66-11-1103010-10	Пробка топливного бака в сборе
23		66-01-1103075	Прокладка пробки бензинового бака
24		4301-1101240	Труба выдвижная в сборе
25		51П-1102110-Б	Хомут в сборе
26		3102-1101281-01	Клапан
27		4301-1101278	Трубка в сборе
28		224598-П29	Винт М5-6gх12 ОСТ 37.001.130-81
29		293196-П	Шайба 5,5 ГОСТ 11371-78
30		16.3827600	Датчик указателя уровня топлива в сборе
31		12-1104022	Прокладка датчика и фланца
32		49-3724527	Поясок крепления жгута проводов

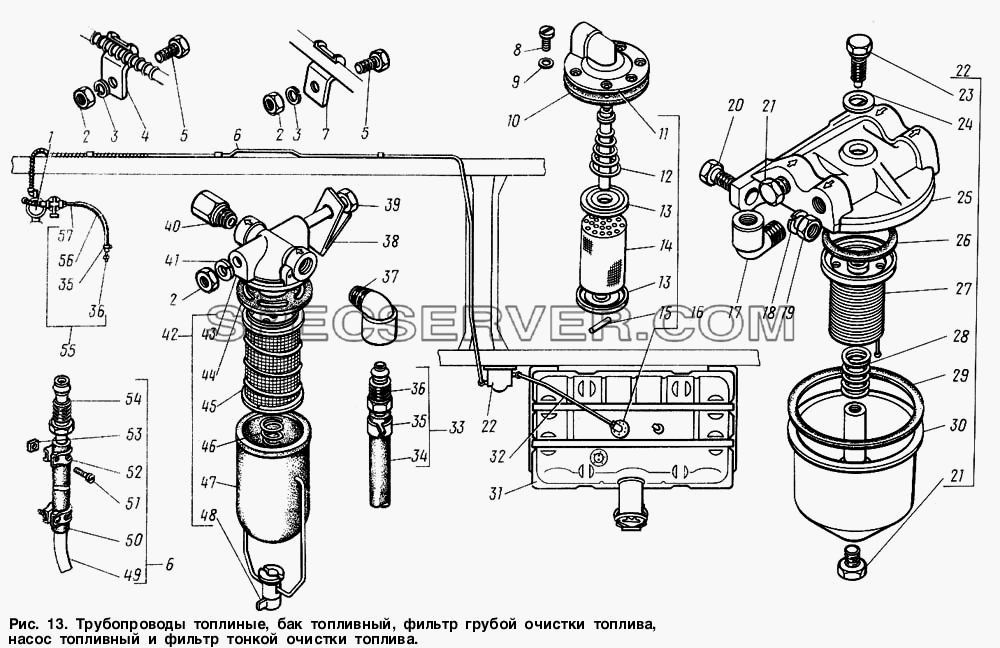

Трубопроводы топливные, бак топливный, фильтр грубой очистки топлива, насос топливный и фильтр тонкой очистки топлива для ГАЗ-3307 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		13-1106010-12	Насос топливный в сборе (Б9Д-И)
1		Б9Д-И-Т	Насос топливный в сборе (тропическое исполнение)
2		250510-П29	Гайка М8-6Н ОСТ 37.001.124-93
2		250510-П8	Гайка М8х1,25
3		252135-П2	Шайба 8Т ОСТ 37.001.115-75
4		66-1104147	Скоба
5		201457-П29	Болт М8-6gх22 ОСТ 37.001.123-96
6		3307-1104064	Трубка со шлангом от отстойника к насосу в сборе
7		66-1104145	Скоба крепления трубки
8		224598-П29	Винт М5-6gх12 ОСТ 37.001.130-81
9		293196-П	Шайба 5,5 ГОСТ 11371-78
10		12-1104022	Прокладка датчика и фланца
11		66-71-1104016	Трубка приемная бензинопровода с фланцем в сборе
12		66-1104033	Пружина
13		66-1104040	Фланец фильтра
14		21-1104038	Сетка фильтра
15		45 9841 1360	Штифт 4х20
16		66-71-1104012	Трубка приемная бензинопровода с фильтром в сборе
17		298349-П21	Штуцер КГ 1/4"
18		252136-П2	Шайба 10 ОТ ОСТ 37.001.115-75
19		250512-П29	Гайка М10-6Н ОСТ 37.001.124-93
20		201499-П29	Болт М10-6gх30 ОСТ 37.001.123-96
21		353052-П8	Пробка КГ 1/4"
21		353052-П8	Пробка КГ 1/4"
22		51А-1105010	Отстойник топливный в сборе
23		51-1105077-01	Болт М10х1х32 крышки
24		293325-П	Шайба 11
25		51А-1105015-А	Крышка топливного отстойника
26		51-1105045	Прокладка фильтрующего элемента
27		51А-1105020	Элемент фильтрующий грубой очистки топлива
28		51-1105048	Пружина фильтрующего элемента бензинового отстойника
29		51-1105075	Прокладка крышки бензинового отстойника
30		51А-1105060-01	Корпус топливного отстойника в сборе
31		4301-1101010-01	Бак топливный в сборе
32		3307-1104080	Трубка от бака к отстойнику
33		53-1104126-20	Трубка топливопровода от топливного насоса к фильтру в сборе
34		53-11-1104101	Шланг
35		66-71-1104108	Кольцо обжимное
35		66-71-1104108	Кольцо обжимное
36		66-71-1104136-10	Трубка в сборе
36		66-71-1104136-10	Трубка в сборе
37		298348-П29	Штуцер КГ 1/4"
38		53-11-1117075-10	Кронштейн крепления фильтра тонкой очистки топлива
38		53-61-1117075-10	Кронштейн крепления фильтра тонкой очистки топлива (тропическое исполнение)
39		200273-П8	Болт М8-6gх70
40		298339-П29	Штуцер КГ 1/4"
41		252155-П2	Шайба 8Л ОСТ 37.001.115-75
42		21-1117010-А	Фильтр тонкой очистки топлива в сборе
43		21-1117020-01	Корпус фильтра
44		52-1117025	Прокладка корпуса фильтра тонкой очистки топлива
45		13-1117045	Фильтрующий элемент фильтра тонкой очистки топлива в сборе
46		52-1117035	Пружина фильтрующего элемента
47		52-1117056-А	Стакан-отстойник фильтра
48		52-1117060	Коромысло стакана фильтра тонкой очистки топлива в сборе
49		3307-1104085	Трубка с оболочкой от отстойника к насосу
50		66-1104102	Шланг гибкий
51		222476-П29	Винт М4-6gх20 ОСТ 37.001.128-96
52		297404-П29	Хомут 16
53		251082-П29	Гайка М4-6Н ОСТ 37.001.112-91
54		66-71-1104065	Трубка масляного радиатора выходная с упорной гайкой в сборе
55		53-1104128-10	Трубка топливопровода от фильтра к карбюратору в сборе
56		51-1104102-50	Шланг
57		53А-1104138	Трубка бензинопровода от фильтра к шлангу и от шланга к карбюратору

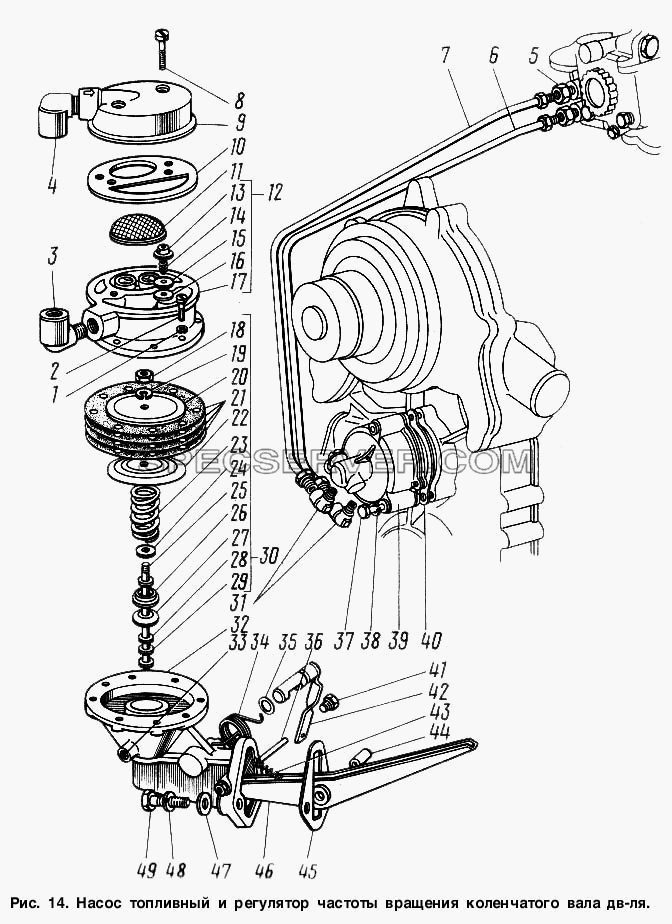

Насос топливный и регулятор частоты вращения коленчатого вала двигателя для ГАЗ-3307 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		13-1106090-Б	Корпус топливного насоса в сборе
-		51А-1106015-А	Головка топливного насоса в сборе
1		252134-П29	Шайба 6
2		222525-П29	Винт М6-6gх16 ОСТ 37.001.128-96
3		298348	Штуцер КГ 1/4" выходной
4		298349	Штуцер КГ 1/4" входной
5		298452-П29	Штуцер К1/8"
6		66-1110540-20	Трубка соединительная в сборе
7		66-1110535-20	Трубка соединительная разгрузочная в сборе
8		222528-П29	Винт М6-6gх22
9		51А-1106055-Б	Крышка головки бензинового насоса
10		13-1106058	Прокладка крышки насоса
11		51А-1106045	Фильтр бензинового насоса в сборе
12		51А-1106016	Головка топливного насоса с клапанами в сборе
13		51А-1106026	Обойма клапана
14		51А-1106027	Пружина
15		51А-1106023	Пластина клапана
16		13-1106022-Б	Клапан топливного насоса
17		51А-1106018	Головка насоса
18		250464-П29	Гайка М5-6Н ОСТ 37.001.124-93
19		252133-П2	Шайба 5Т ОСТ 37.001.115-75
20		51А-1106147	Шайба диафрагмы верхняя
21		13-1106142	Диафрагма топливного насоса
22		51А-1106146	Шайба нижняя
23		51А-1106150	Пружина
24		51А-1106149	Шайба уплотнительная
25		51А-1106144	Тяга диафрагмы
26		51А-1106153	Держатель
27		51А-1106154	Уплотнитель тяги диафрагмы
28		51А-1106156	Шайба рычага топливного насоса верхняя
29		51А-1106158	Шайба упорная
30		51А-1106140	Диафрагма топливного насоса в сборе
31		40П-4228043-01	Штуцер угловой К1/8"
32		13-1106094	Корпус топливного насоса
33		К37-43	Сетка корпуса
34		51А-1106175	Пружина рычага ручного привода
35		51А-1106100	Уплотнитель
36		51А-1106128	Валик рычага
37		200220-П29	Болт М6-6gх55
38		252154-П2	Шайба 6Л ОСТ 37.001.115-75
39		130-1110920-А2	Датчик центробежный пневмоцентробежного ограничителя оборотов (Г-53-1110530-01)
40		66-1110532-Б	Прокладка центробежного датчика
41		51А-1106127	Заглушка
42		51А-1106095	Валик ручного привода бензинового насоса с рычагом в сборе
43		51А-1106118	Пружина рычага
44		13-1106124-Б	Втулка рычага
45		13-1106170-01	Прокладка
46		13-1106108	Рычаг привода насоса
47		252006-П8	Шайба 10
48		252156-П2	Шайба 10Л ОСТ 37.001.115-75
49		874013-П29	Болт М10-6gх32

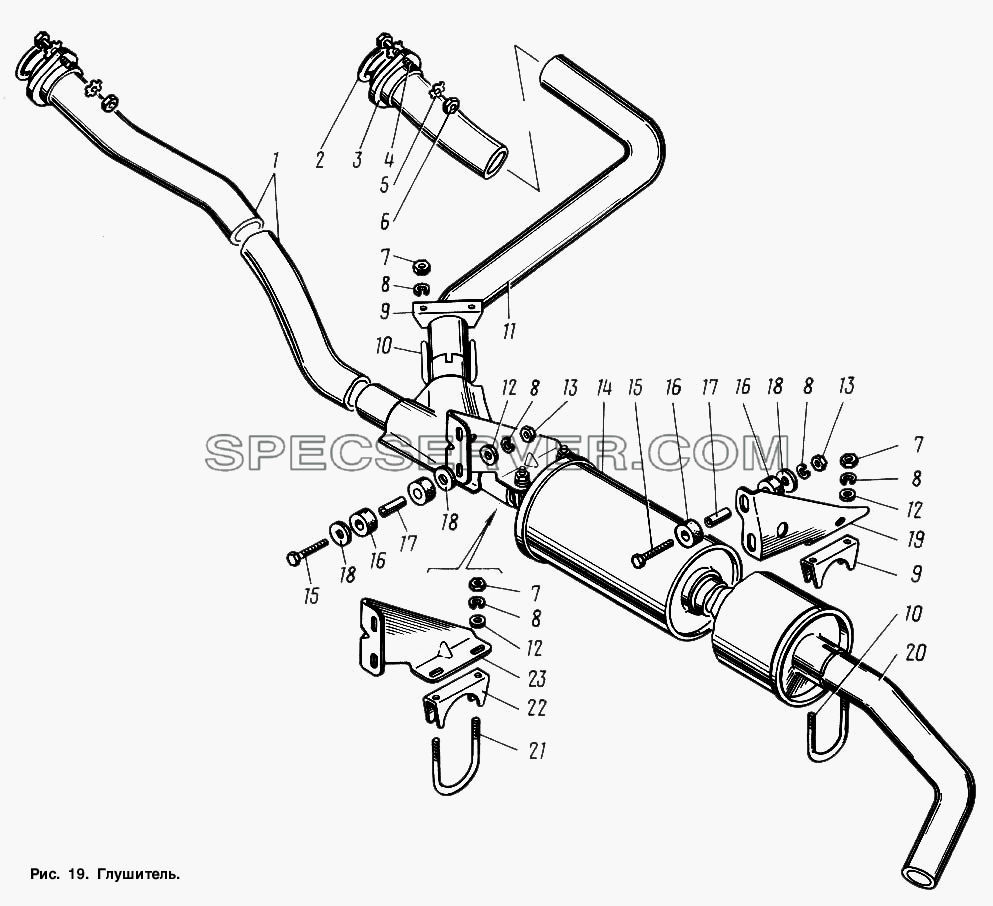

Глушитель для ГАЗ-3307 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		53А-1203211-20	Труба приемная глушителя левая в сборе
2		53А-1203360	Прокладка приемной трубы глушителя в сборе
3		53А-1203017	Фланец
4		200319-П	Болт М10х1,5х50
5		293576-П8	Шайба 10
6		250536-П	Гайка М10х1,5 латунная
7		250511-П29	Гайка М8х1-6Н ОСТ 37.001.124-93
7		250511-П8	Гайка М8х1
8		252135-П2	Шайба 8Т ОСТ 37.001.115-75
8		252135-П2	Шайба 8Т ОСТ 37.001.115-75
8		252135-П2	Шайба 8Т ОСТ 37.001.115-75
9		11-5249А	Хомут
10		51-1203033	Стремянка
11		53А-1203210-10	Труба приемная глушителя правая в сборе
12		252038-П29	Шайба 8 ОСТ 37.001.144-96
13		250510-П8	Гайка М8х1,25
14		53А-1201010-05	Глушитель в сборе
14		53А-1201010-05	Глушитель в сборе
14		53А-1201010-06	Глушитель в сборе (для запасных частей)
15		290693-П29	Болт М8-6gх55
16		53А-1203205	Прокладка
17		53А-1203199	Втулка распорная
18		293288-П29	Шайба 8,5
19		53А-1203104-10	Кронштейн задний
20		53А-1203050-20	Труба выхлопная
21		53А-1203033-01	Стремянка
22		53А-1203031	Хомут
23		53А-1203105-01	Кронштейн передний
