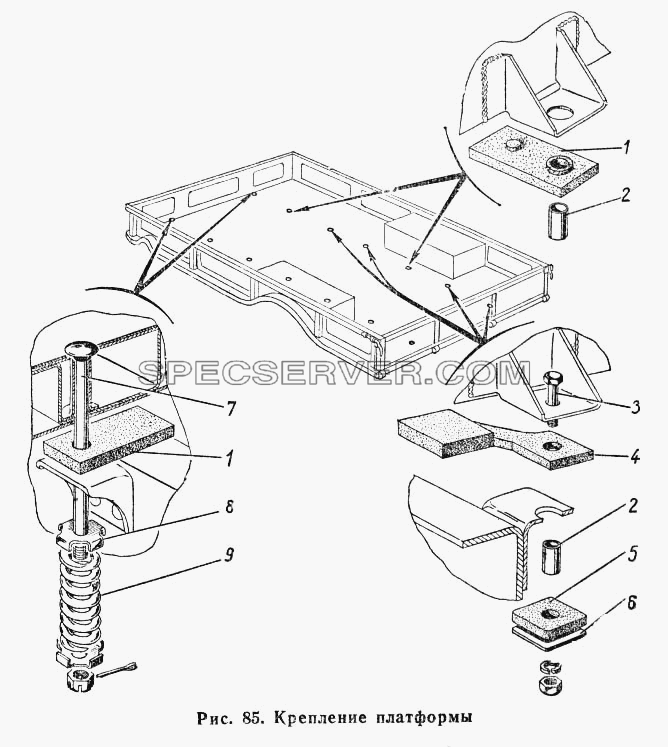

Запчасти: Крепление платформы для ГАЗ-66 (Каталога 1983 г.)

Крепление платформы для ГАЗ-66 (Каталога 1983 г.) (список запасных частей)

Крепление платформы для ГАЗ-66 (Каталога 1983 г.) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 250512-П29 Гайка М10-6Н ОСТ 37.001.124-93
- 250869-П29 Гайка М12х1,25-6Н
- 252156-П29 Шайба 10
- 258041-П29 Шплинт 3,2х32
- 66-8500143-01 Прокладка крепления платформы к раме верхняя № 2 левая
1 66-8500140-02 Прокладка крепления платформы верхняя № 1
1 66-8500140-02 Прокладка крепления платформы верхняя № 1
2 66-8500146 Втулка распорная
3 200319-П29 Болт М10-6gх50
4 66-8500142-01 Прокладка крепления платформы к раме верхняя № 2 правая
5 66-8500150 Прокладка нижняя крепления платформы
6 66-8500144 Шайба квадратная
7 290976-П29 Болт М12х1,25х215 переднего крепления платформы к раме
8 66-8500132 Обойма пружины переднего крепления платформы
9 66-8500130 Пружина переднего крепления платформы
Запчасти: Подвеска двигателя для ГАЗ-66 (Каталога 1983 г.)

Подвеска двигателя для ГАЗ-66 (Каталога 1983 г.) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 250507-П8 Гайка М12х1,25
- 250977-П8 Гайка 1М12х1,26
- 252007-П8 Шайба 12,5
- 252137-П2 Шайба 12.ОТ ОСТ 37.001.115-75
- 252137-П2 Шайба 12.ОТ ОСТ 37.001.115-75
- 258040-П Шплинт 2,7х25
- 293354-П29 Шайба 12,5
- 293368-П8 Шайба 12,5
- 66-01-1000250-10 Двигатель в сборе (полностью укомплектованный для установки на шасси)
- 66-01-1000300-10 Двигатель в сборе (с коробкой передач и оборудованием)
- 66-03-1000400-10 Двигатель в сборе (с оборудованием, без коробки передач)
- 66-03-1000450-10 Двигатель в сборе (без оборудования и коробки передач)
- 66-05-1000250-10 Двигатель в сборе (полностью укомплектованный для установки на шасси)
- 66-05-1000300-10 Двигатель в сборе (с коробкой передач и оборудованием)
- 66-1000400-10 Двигатель в сборе (с оборудованием, без коробки передач)
- 66-1000450-10 Двигатель в сборе (без оборудования и коробки передач)
1 53-1001024-01 Колпак защитный верхней подушки задней опоры двигателя
2 51-6035 Втулка распорная подушек опоры двигателя
3 64-6025-В Подушка крепления кабины верхняя задняя в сборе
4 51-6041-Б Гнездо верхней подушки опоры двигателя
5 64-6039-А Подушка нижняя задней опоры двигателя в сборе
6 205469-П8 Болт М12х1,25х80
7 66-1001105 Экран левой передней подушки опоры двигателя
8 201539-П8 Болт М12х28 крепления подушки верхний
9 53-1001106 Экран передних подушек опоры двигателя
10 66-1001020 Подушка передней опоры в сборе
11 66-1001014-02 Кронштейн подушки передней опоры двигателя
12 291853-П Шпилька М12х1,25х22
13 201536-П8 Болт М12х20
14 66-1001016 Кронштейн подушки передней опоры правый
15 291847-П2 Шпилька М12х1,25-4hх32
Запчасти: Блок и головка цилиндров двигателя для ГАЗ-66 (Каталога 1983 г.)

Блок и головка цилиндров двигателя для ГАЗ-66 (Каталога 1983 г.) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 13-1002027-Б Заглушка заднего подшипника распределительного вала
- 21-1007104 Заглушка
- 250503-П8 Гайка М8х1-4Н5Н
- 250513-П8 Гайка М10х1-6Н
- 252004-П8 Шайба 6
- 252155-П2 Шайба 8Л ОСТ 37.001.115-75
- 252156-П2 Шайба 10Л ОСТ 37.001.115-75
- 258001-П Шплинт 1,6х12 ОСТ 37.001.171-93
- 258611-П18 Штифт 4х10
- 262512-П Пробка КГ 1/4"
- 262531-П Пробка КГ 1/8"
- 262531-П Пробка КГ 1/8"
- 292798-П8 Гайка М11х1
- 293376-П8 Шайба 11,5
- 293469-П Шайба 18
- 295128-П Штифт 13х28
- 296491-П Пробка М16
- 296494-П Пробка М18х1,5 сливная
- 296563-П8 Пробка КГ 3/8"
- 353052-П29 Пробка К1/4"
- 51-1005034-А2 Сальник передний коленчатого вала с пружиной в сборе
- 53-1000104-01 Гильза с поршнем, поршневыми кольцами, поршневым пальцем и стопорными кольцами
- 66-01-1003007 Головка цилиндров с клапанами в сборе
- 66-01-1003015 Головка цилиндров
- 66-03-1003007-20 Головка цилиндров с клапанами в сборе
- 66-03-1003010-20 Головка цилиндров в сборе
- 66-03-1003015-20 Головка цилиндров
- 66-03-1305030 Кронштейн тяги управления правый
- 66-1002009-Б Блок цилиндров с картером сцепления в сборе
- 66-1002058-Г Крышка распределительных шестерен в сборе
- ПС7-11 Краник сливной
1 66-1002015-Б1 Блок цилиндров
2 291768-П2 Шпилька М8х1-4hх88
3 291758-П2 Шпилька М8х1х58
4 291756-П2 Шпилька М8х1х55 крепления крышки распределительных шестерен
5 21-1005032 Сальник передний коленчатого вала с отражателем в сборе
6 66-1002060-Г Крышка распределительных шестерен
7 66-1002064-21 Прокладка крышки распределительных шестерен
8 291822-П2 Шпилька М10х1х100
9 291860-П Шпилька М11х1х208
10 20-1002199 Штуцер
11 ПС7-1 Кран в сборе
12 53-1305012 Тяга управления сливным краником водяной рубашки блока цилиндров правая
13 66-1305030 Кронштейн тяги управления сливным краником правый
14 66-01-1003010 Головка цилиндров в сборе
15 66-01-1003020-01 Прокладка головки цилиндров в сборе
16 66-1002020-02 Гильза цилиндра в сборе
17 66-1002024 Прокладка гильзы цилиндра
18 291859-П Шпилька М11х1х170
19 291823-П Шпилька М11х1х108
20 291826-П Шпилька М11х1х195
Коленчатый вал, поршни и шатуны для ГАЗ-66 (Каталога 1983 г.) (список запасных частей)

Коленчатый вал, поршни и шатуны для ГАЗ-66 (Каталога 1983 г.) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 21-1004020-БР1 Палец поршневой диаметром 25,08 мм
- 21-1004020-ВР1 Палец поршневой диаметром 25,12 мм
- 21-1004020-ГР1 Палец поршневой диаметром 25,20 мм
- 21-1005024-03 Пробка-заглушка
- 21А-1005125 Обод зубчатый маховика
- 252155-П2 Шайба 8Л ОСТ 37.001.115-75
- 252155-П2 Шайба 8Л ОСТ 37.001.115-75
- 258611-П18 Штифт 4х10
- 292758-П Гайка СпМ10х1
- 292759-П Гайка 9 стопорная
- 292798-П Гайка М11х1-6Н
- 292832-П Гайка СП М12х1,25
- 293370-П18 Шайба 12
- 293554-П8 Шайба 28 пружинная
- ВК-13-1000104-А Вкладыши шатуна диаметром 60,00 мм (комплект на 1 двигатель)
- ВК-13-1000104-БР1 Вкладыши шатуна диаметром 59,95 мм (комплект на 1 двигатель)
- ВК-13-1000104-ВР1 Вкладыши шатуна диаметром 59,75 мм (комплект на 1 двигатель)
- ВК-13-1000104-ДР1 Вкладыши шатуна диаметром 59,50 мм (комплект на 1 двигатель)
- ВК-13-1000104-ЕР1 Вкладыши шатуна диаметром 59,25 мм (комплект на 1 двигатель)
- ВК-13-1000104-ЖР1 Вкладыши шатуна диаметром 59,00 мм (комплект на 1 двигатель)
- ВК-13-1000104-ИР1 Вкладыши шатуна диаметром 58,75 мм (комплект на 1 двигатель)
- ВК-13-1000104-КР1 Вкладыши шатуна диаметром 58,50 мм (комплект на 1 двигатель)
- ВК-13-1004057-БР1 Вкладыши шатуна, диаметр 59,95 мм (комплект на один шатун)
- ВК-13-1004057-ВР1 Вкладыши шатуна, диаметр 59,75 мм (комплект на один шатун)
- ВК-13-1004057-ДР1 Вкладыши шатуна, диаметр 59,50 мм (комплект на один шатун)
- ВК-13-1004057-ЕР1 Вкладыши шатуна, диаметр 59,25 мм (комплект на один шатун)
- ВК-13-1004057-ЖР1 Вкладыши шатуна, диаметр 59,0 мм (комплект на один шатун)
- ВК-13-1004057-ИР1 Вкладыши шатуна, диаметр 58,75 мм (комплект на один шатун)
- ВК-13-1004057-КР1 Вкладыши шатуна, диаметр 58,50 мм (комплект на один шатун)
- ВК-53-1000100-01 Кольца поршневые диаметром 92,00 мм (комплект на 1 двигатель)
- ВК-53-1000100-АР1 Кольца поршневые диаметром 92,50 мм (комплект на 1 двигатель)
- ВК-53-1000100-БР1 Кольца поршневые диаметром 93,00 мм (комплект на 1 двигатель)
- ВК-53-1000100-ВР1 Кольца поршневые диаметром 93,50 мм (комплект на 1 двигатель)
- ВК-53-1000101-01 Кольца поршневые диаметром 92,00 мм (комплект на 1 двигатель)
- ВК-53-1000101-АР1 Кольца поршневые диаметром 92,50 мм (комплект на 1 двигатель)
- ВК-53-1000101-БР1 Кольца поршневые диаметром 93,00 мм (комплект на 1 двигатель)
- ВК-53-1000101-ВР1 Кольца поршневые диаметром 93,50 мм (комплект на 1 двигатель)
- ВК-53-1000102-БР Вкладыши коренных подшипников диаметром 69,95 мм (комплект на 1 двигатель)
- ВК-53-1000102-ВР Вкладыши коренных подшипников диаметром 69,75 мм (комплект на 1 двигатель)
- ВК-53-1000102-ДР Вкладыши коренных подшипников диаметром 69,50 мм (комплект на 1 двигатель)
- ВК-53-1000102-ЕР Вкладыши коренных подшипников диаметром 69,25 мм (комплект на 1 двигатель)
- ВК-53-1000102-ЖР Вкладыши коренных подшипников диаметром 69,00 мм (комплект на 1 двигатель)
- ВК-53-1000102-ИР Вкладыши коренных подшипников диаметром 68,75 мм (комплект на 1 двигатель)
- ВК-53-1000102-КР Вкладыши коренных подшипников диаметром 68,50 мм (комплект на 1 двигатель)
- ВК-53-1004014-АР1 Поршень в сборе диаметром 92,5 мм (комплект)
- ВК-53-1004014-БР1 Поршень в сборе диаметром 93,0 мм (комплект)
- ВК-53-1004014-ВР1 Поршень в сборе диаметром 93,5 мм (комплект)
- ВК-53-1004023-АР Кольца поршневые диаметром 92,50 мм (комплект на один поршень)
- ВК-53-1004023-БР Кольца поршневые диаметром 93,00 мм [комплект на один поршень)
- ВК-53-1004023-ВР Кольца поршневые диаметром 93,50 мм (комплект на один поршень)
- ВК-53-1004024 Кольца поршневые диаметром 92,00 мм [комплект на один поршень)
- ВК-53-1004024-АР Кольца поршневые, диаметр 92,5 мм (комплект на один поршень с верхним луженым компрессионным кольцом, применяется для профилактического ремонта)
- ВК-53-1004024-БР Кольца поршневые, диаметр 93,0 мм (комплект на один поршень с верхним луженым компрессионным кольцом, применяется для профилактического ремонта)
- ВК-53-1004024-ВР Кольца поршневые, диаметр 93,5 мм (комплект на один поршень с верхним луженым компрессионным кольцом, применяется для профилактического ремонта)
- ВК-53-1004060-02 Болт шатуна с гайкой и стопорной гайкой (комплект)
1 296144-П Шпонка 8х6х34
2 53-1005029 Шайба упорная коленчатого вала
3 13-1005183 Шайба передняя
4 13-1005184 Шайба упорного подшипника задняя
5 66-1005011-10 Вал коленчатый в сборе
6 ВК-13-1004057-А Вкладыши шатуна диаметром 60,00 мм
7 53-1005054-10 Храповик коленчатого вала
8 201240-П8 Болт М8-4hх18
9 66-1005060-30 Шкив коленчатого вала
10 41-1005051 Ступица в сборе
11 13-1005042 Маслоотражатель коленчатого вала
12 13-1005031-А Шестерня распределительная коленчатого вала
13 66-1005115-Б Маховик в сборе
14 60203 Подшипник переднего конца ведущего вала коробки передач в сборе (М-7600)
15 53-1005195-01 Пластина стопорная
16 291524-П Болт М11х1-4h6hх33
17 13-1004062-Б Болт крепления крышки шатуна
18 66-1004045-02 Шатун в сборе
19 21-1004052-01 Втулка шатуна
20 260430-П Шпонка сегментная 6х25
21 ВК-53-1004023 Кольца поршневые диаметром 92,00 мм [комплект на один поршень)
22 ВК-53-1004014-А Поршень в сборе диаметром 92,0 мм (комплект)
23 21-1004020-А Палец поршневой диаметром 25,00 мм
24 21-1004022 Кольцо стопорное поршневого пальца
25 13-1005162-Г1 Прокладка уплотнительная держателя заднего сальника
26 291767-П Шпилька М8х1х62
27 13-1005182-01 Шайба
28 13-1005181-01 Гайка
29 24-1005154-01 Набивка сальника
30 24-1005301-01 Пластина стопорная
31 ВК-53-1000102 Вкладыши коренных подшипников диаметром 70,00 мм - номинальный размер (комплект на 1 двигатель)
32 291874-П Шпилька М12х1,25-4h6hх82
33 13-1005030 Пробка уплотнительная шпоночного паза
Распределительный вал, клапаны и толкатели для ГАЗ-66 (Каталога 1983 г.) (список запасных частей)

Распределительный вал, клапаны и толкатели для ГАЗ-66 (Каталога 1983 г.) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 13-1007032-В1 Втулка направляющая впускного клапана в сборе
- 13-1007034-Б Кольцо стопорное
- 13-1007082-13 Седло вставное впускного клапана (увеличенное на 0,05 мм)
- 13-1007082-23 Седло вставное впускного клапана (увеличенное на 0,25 мм)
- 13-1007098-21 Ось с коромыслами и стойками в сборе
- 21-1007022-Б Шайба опорная пружины клапана
- 250513-П Гайка М10х1-4Н5Н
- 252007-П Шайба 12
- 252135-П2 Шайба 8Т ОСТ 37.001.115-75
- 252177-П2 Шайба 12 пружинная
- 258054-П Шплинт 4х30
- 260417-П Шпонка 5х22
- 293324-П Шайба 11
- 293324-П29 Шайба 11
- 293527-П Шайба 23 оси коромысел
- 53-1007080-10 Седло вставное выпускного клапана (увеличенное на 0,05 мм)
- 53-1007080-20 Седло вставное выпускного клапана (увеличенное на 0,25 мм)
- 66-1006010-Г2 Вал распределительный в сборе
- ВК-13-1000103 Комплект полуобработанных втулок распределительного вала
- ВК-13-1000106 Распределительные шестерни (13-1006020, 13-1005031-А) (комплект на один двигатель)
- ВК-13-1106205 Комплект запасных деталей топливного насоса
1 13-1007245 Прокладка крышки коромысел
2 13-1006020 Шестерня распределительного вала в сборе
3 13-1106186 Балансир эксцентрика привода бензинового насоса
4 13-1106185 Эксцентрик привода топливного насоса
5 66-1006060-12 Болт крепления шестерни распределительного вала и привода центробежного датчика
6 11-6255 Кольцо распорное распределительного вала
7 201456-П2 Болт М8-6gх20
8 11-6252 Фланец упорный распределительного вала
9 13-1006015-10 Вал распределительный
10 21-1007055-А4 Толкатель клапана в сборе
11 66-1007175 Штанга толкателя в сборе
12 13-1007010-В1 Клапан впускной
13 13-1007082-03 Седло вставное впускного клапана
14 13-1007033-В1 Втулка впускного клапана
15 66-1007075 Винт регулировочный
16 21-1007135 Шайба
17 21-1007121 Втулка коромысла
18 13-1007114-03 Коромысло клапана с втулкой в сборе
19 12-1007076 Гайка регулировочного винта
20 13-1007105-В Стойка оси коромысел
21 291815-П Шпилька М10х1-4hх80
22 24-1007025-01 Тарелка пружины клапана
23 11-6512 Сухарь клапана
24 21-1007020-Б Пружина клапана
25 21-1007014-Б Колпачок маслоотражательный впускного клапана
26 13-1007022-В Шайба опорная пружины клапана
27 13-1007112-01 Коромысло клапана с регулировочным винтом в сборе
28 21-1007161-Б Пружина распорная коромысел
29 13-1007100-Б Ось коромысел клапанов с заглушками в сборе
30 66-1007038-01 Втулка направляющая выпускного клапана
31 53-1007080 Седло вставное выпускного клапана
32 66-1007015 Клапан выпускной в сборе
33 13-1006028 Втулка
34 13-1006024-А3 Втулка распределительного вала
35 66-1007230-02 Крышка коромысел в сборе
36 13-1007246-01 Гайка крышки
37 13-1007244-11 Шайба специальная крышки коромысел
38 13-1007243-Б Прокладка уплотнительная крышки коромысел
39 291778-П Шпилька М10х1-6gх112
Газопровод для ГАЗ-66 (Каталога 1983 г.) (список запасных частей)

Газопровод для ГАЗ-66 (Каталога 1983 г.) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 250503-П8 Гайка М8х1-4Н5Н
- 250503-П8 Гайка М8х1-4Н5Н
- 252155-П2 Шайба 8Л ОСТ 37.001.115-75
- 293257-П8 Шайба 8,5
- 293300-П8 Шайба 10
- 293376-П8 Шайба 11,5
- 297575-П8 Шплинт хомутика
- 297584-П8 Лента 10х235
- 66-1008030-Д Коллектор выпускной правый
1 292765-П Гайка М10х1
2 291777-П Шпилька М10х1х45
3 66-1008079-Б Прокладка впускной трубы задняя
4 66-1008025-Г Коллектор выпускной левый
5 291797-П Шпилька М10х1х30
6 13-1008027-Б Прокладка выпускного коллектора
7 100-8080-15 Прокладка впускной трубы боковая
8 66-1008081-12 Прокладка впускной трубы передняя
9 66-1008090-01 Кожух газопровода в сборе
10 66-1008014 Труба впускная в сборе
11 66-1303075 Штуцер 3/8"
12 297580-П8 Пряжка хомута
13 66-1303060-Б Шланг соединительный
14 296563-П8 Пробка КГ 3/8"
15 13-1303065-Б Штуцер К 3/8"
16 13-1306010-А Термостат
17 13-1008155 Прокладка патрубка
18 13-1008150-Б Патрубок выпускной
19 291754-П Шпилька М8х1х42 крепления выпускного патрубка водяной рубашки
20 291762-П Шпилька М8х1-4hх75
21 291758-П2 Шпилька М8х1х58
22 291768-П Шпилька М8х1-4hх88
23 13-1008135-10 Гайка грузовая
24 874305-П Шпилька М11х1-4hх80
25 291765-П Шпилька М8х1х80 крепления впускной трубы
