Техническое обслуживание

76

8

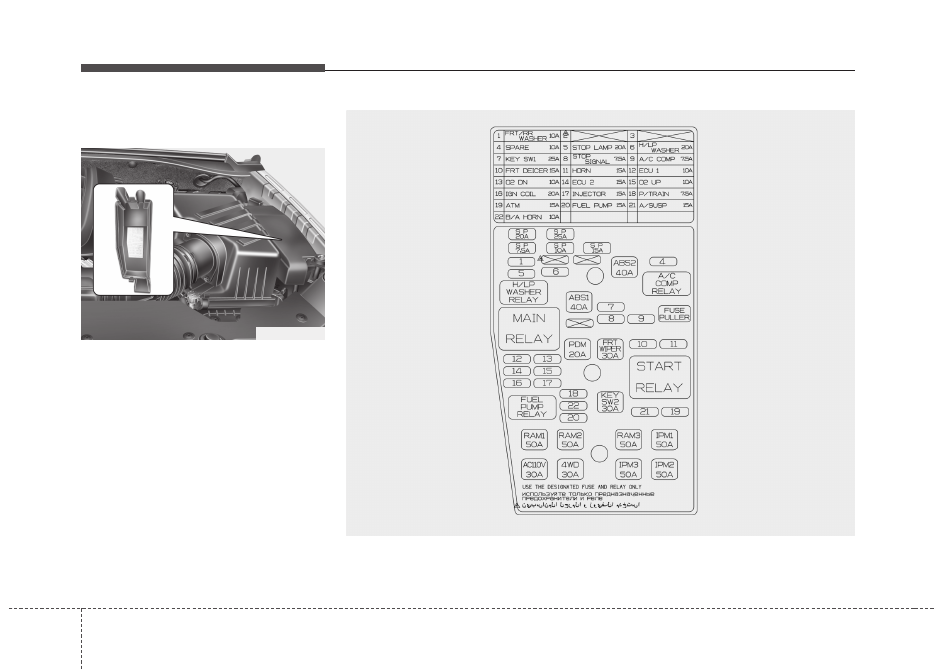

Панель с предохранителями в
моторном отсеке

OHM078028N

OHM076068

8 77

Техническое обслуживание

Панель с предохранителями в моторном отсеке

Описание

Номинальный ток

предохранителя

Защищаемый элемент

FRT/RR WASHER

10A

Реле электромотора переднего/заднего стеклоочистителя

STOP LAMP

20A

МПЧ(СТОП-СИГНАЛ 7,5A), реле DBC, реле стоп-сигнала

KEY SW 1

25A

Выключатель зажигания, блок реле УДП (реле ЗАЖ1, реле ACC)

STOP SIGNAL

7,5A

Переключатель стоп-сигналов, модуль управления интеллектуальным
ключом

A/C COMP

7,5A

Реле компрессора кондиционера

FRT DEICER

15A

Реле переднего противообледенителя

HORN

15A

Реле клаксона

ECU 1

10A

ДИЗЕЛЬ - Модуль иммобилайзера, реле кондиционера, переключатель

стоп-сигналов, субблок E/R (реле разогрева, реле обогревателя
с положительным ТКС 1~3), кислородный датчик

БЕНЗИН - ECM, датчик массового расхода воздуха, модуль

иммобилайзера, реле компрессора кондиционера

O2 DN

10A

БЕНЗИН - Кислородный датчик № 3/№ 4

ECU 2

15A

ДИЗЕЛЬ - Клапан системы охлаждения EGR, электропривод VGT
БЕНЗИН - Клапан регулирования масла, ECM, клапан впускного

коллектора изменяемой геометрии, электромагнитный клапан
контроля продувки

O2 UP

10A

ДИЗЕЛЬ - Клапан регулирования давления в магистрали, блок измерителя

расхода топлива

БЕНЗИН - Кислородный датчик № 1/№ 2

Техническое обслуживание

78

8

Описание

Номинальный ток

предохранителя

Защищаемый элемент

IGN COIL

20A

БЕНЗИН - катушка зажигания № 1~№ 6, конденсатор № 1, № 2

INJECTOR

15A

ECM, инжектор № 1~№ 6 (БЕНЗИН)

P/TRAIN

7,5A

ECM, главное реле

FUEL PUMP

15A

Реле топливного насоса

ATM

15A

TCM

A/SUSP

15A

Модуль управления пневматической подвеской

H/LP WASHER

20A

Электродвигатель омывателя фар головного света и датчик уровня
омывающей жидкости

B/A HORN

10A

Блок реле (реле звукового сигнала охранной сигнализации)

ABS 2

40A

Модуль управления системой ABS, модуль управления системой ESC,
универсальный диагностический разъем

ABS 1

40A

Модуль управления системой ABS, модуль управления системой ESC

PDM

20A

Модуль управления интеллектуальным ключом

FRT WIPER

30A

Реле включения переднего стеклоочистителя

KEY SW 2

30A

Пусковое реле 1, выключатель зажигания, блок реле УДП (реле ЗАЖ2)

RAM 1

50A

МЗЧ (РОЗЕТКА НА КОНСОЛИ 15A, ЗАДНЯЯ РОЗЕТКА 15A, ЛЮЧОК ТОПЛ.
БАКА 15A, ЭЛ.СТЕКЛОПОДЪЕМНИК ЛЕВ.ЗАДН. 20A,
ЭЛ.СТЕКЛОПОДЪЕМНИК ПРАВ.ЗАДН. 20A, БАГАЖНОЕ ОТДЕЛЕНИЕ 7,5A)

8 79

Техническое обслуживание

Описание

Номинальный ток

предохранителя

Защищаемый элемент

RAM 2

50A

МОДУЛЬ ЗАДНЕЙ ЧАСТИ (ЗАПОТЕВАНИЕ ЗАДН. 25A, ЭЛ.ЗАМОК ДВЕРИ
БАГАЖ.ОТД. 30A, ЗАМОК ДВЕРЕЙ 15A, ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ
15A, МОДУЛЬ 1 7,5A)

RAM 3

50A

МОДУЛЬ ЗАДНЕЙ ЧАСТИ (УСИЛ 30A)

IPM 1

50A

МПП (ПОДСВ 7,5A, МДВ 30A, ПОДОГРЕВ СИДЕНИЙ 20A, БД-II 7,5A, ЛЮК
В КРЫШЕ 25A, БЛОКИРОВКА КЛЮЧА 7,5A, TPMS 7,5A)

IPM 2

50A

МПП(МДП 30A, НАКЛОН РУЛЯ 20A)

IPM 3

50A

МПП (ПАМЯТЬ 7,5A, ПРИВОД СИД. ВОДИТ. 30A, ПРИВОД СИД. ПАСС. 20A,
ПОДОГРЕВ ЗАДНИХ СИДЕНИЙ 20A, САЛОН 7,5A, АУДИО 15A)

4WD

30A

4WD ECM
