Kia Sedona (2008 year). Manual - part 579

Fig. 61: Radio Circuit, W/O Rear Seat Entertainment

SHIFT INTERLOCK



2008 Kia Sedona

2008 SYSTEM WIRING DIAGRAMS Kia - Sedona



Microsoft



Saturday, May 22, 2010 3:56:44 PM

Page 123

© 2006 Mitchell Repair Information Company, LLC.



2008 Kia Sedona

2008 SYSTEM WIRING DIAGRAMS Kia - Sedona



Microsoft



Saturday, May 22, 2010 3:56:44 PM

Page 124

© 2006 Mitchell Repair Information Company, LLC.

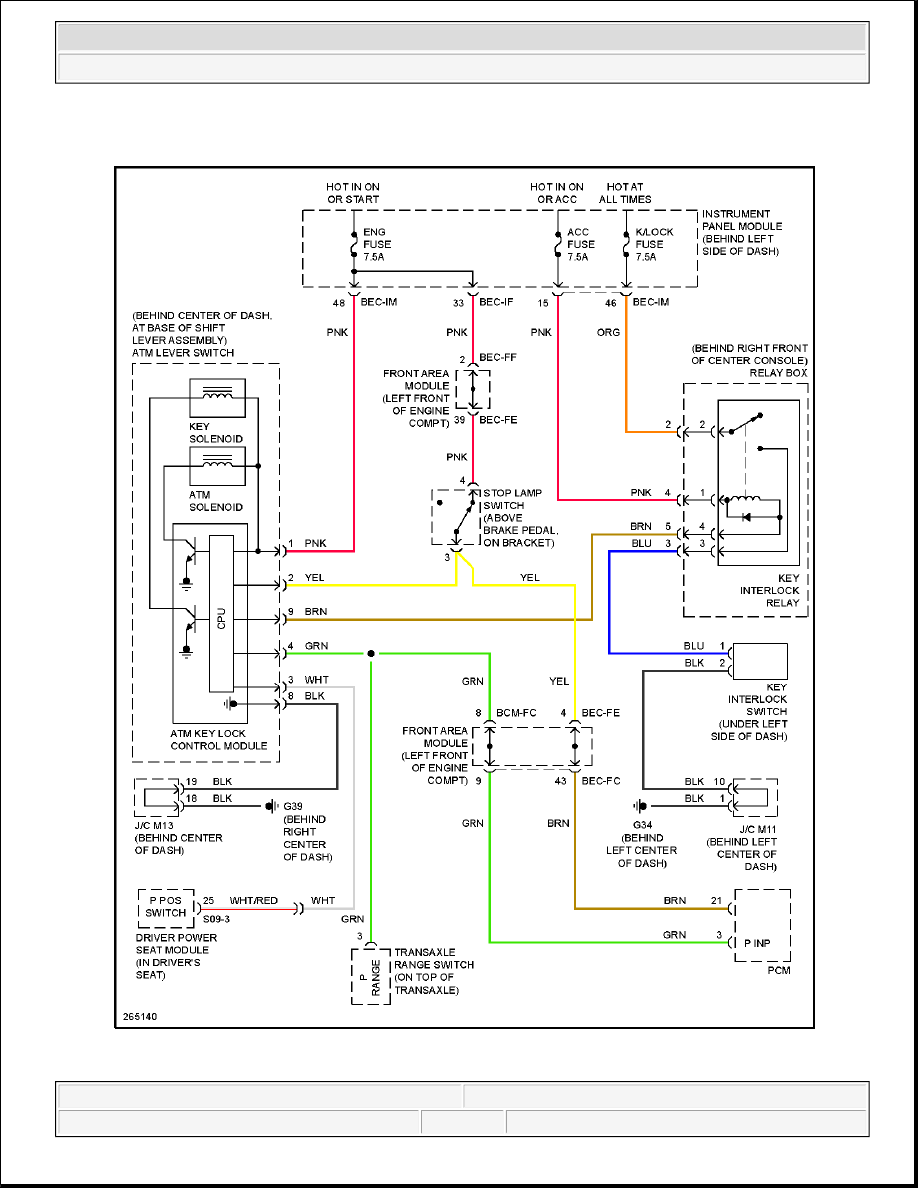

Fig. 62: Shift Interlock Circuit

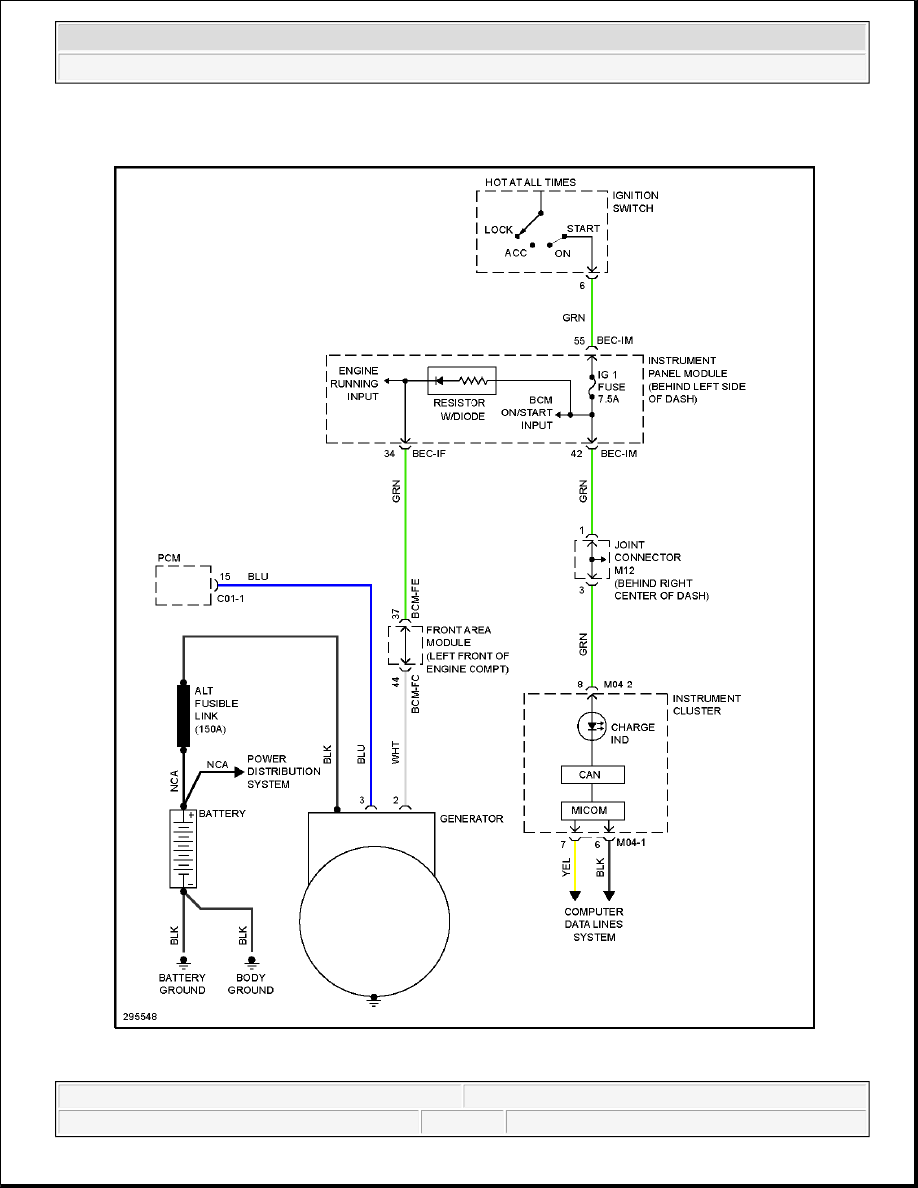

STARTING/CHARGING



2008 Kia Sedona

2008 SYSTEM WIRING DIAGRAMS Kia - Sedona



Microsoft



Saturday, May 22, 2010 3:56:44 PM

Page 125

© 2006 Mitchell Repair Information Company, LLC.



2008 Kia Sedona

2008 SYSTEM WIRING DIAGRAMS Kia - Sedona



Microsoft



Saturday, May 22, 2010 3:56:44 PM

Page 126

© 2006 Mitchell Repair Information Company, LLC.
