7 97

Техническое обслуживание

(1) Стоп-сигнал/габаритный фонарь

или Стоп-сигнал

(2) Габаритный фонарь
(3) Фонарь света заднего хода
(4) Задний указатель поворота
(5) Задняя противотуманная фара

(при наличии)

(6) Стоп-сигнал/габаритный фонарь

или Стоп-сигнал

(LED)

Если светодиод не работает,

рекомендуется обратиться к

авторизованному дилеру Kia для

проверки.

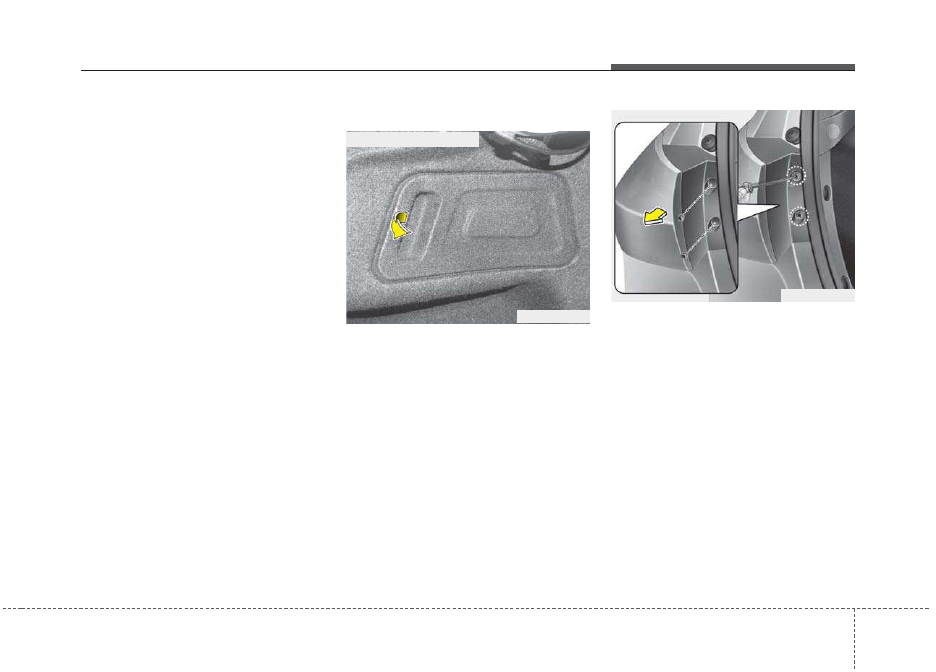

Наружное освещение

• 4-Дверный, 2-Дверный
1. Остановите двигатель.
2. Откройте крышку багажника.
3.

Снимите сервисную крышку,

потянув ее.

• 5Дверный
1. Остановите двигатель.
2. Откройте багажник.
3. Выверните винты крепления узла

лампы крестовой отверткой.

4.

Извлеките блок-фару заднего

комбинированного фонаря из

корпуса автомобиля.

OYDDMC2029

■

4-Дверный, 2-Дверный

OYDDMC3064

■

5-Дверный

Техническое обслуживание

98

7

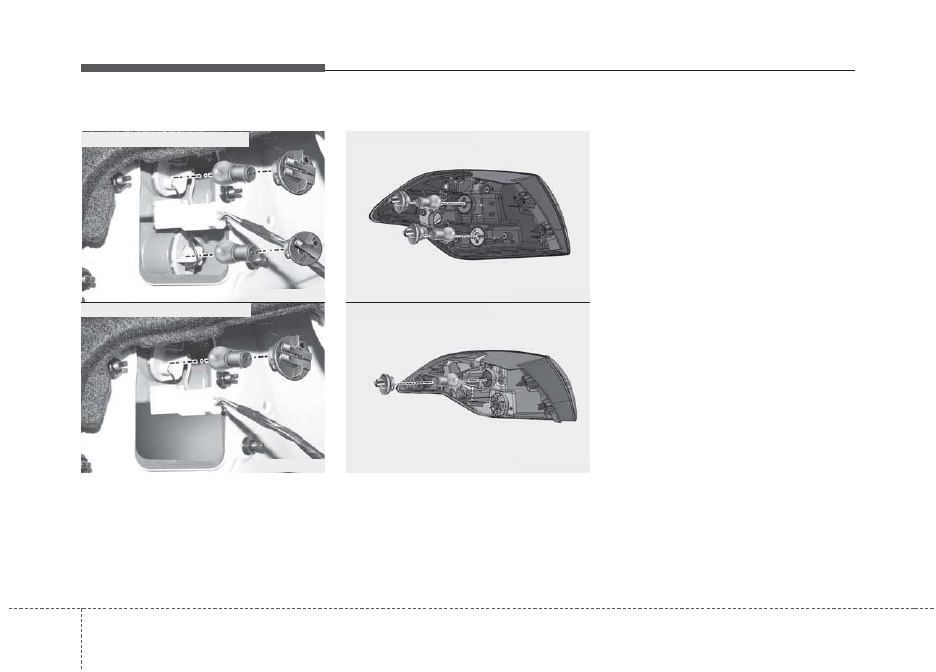

1.

Извлеките патрон из узла,

провернув его против часовой

стрелки до совмещения выступов

на патроне с прорезями узла.

2. Извлеките лампу из патрона, нажав

на нее и повернув против часовой

стрелки до совмещения выступов

на лампе с прорезями патрона.

Вытяните лампу из патрона.

3. Установите новую лампу, для чего

вдавите ее в патрон и поверните до

фиксации.

4. Установите патрон в узел. Для этого

необходимо совместить выступы на

патроне с прорезями узла. Вдавите

патрон в узел и поверните его

против часовой стрелки.

5.

Установите сервисную крышку,

вставив ее в сервисное отверстие.

Стоп-сигнал и задние габаритные огни
(светодиодный тип)
Если фара не работает, рекомендуется

обратиться к авторизованному дилеру

Kia для проверки системы.

OYDDMC2030

OYDDMC2031

■

4-Дверный, 2-Дверный (Tип A)

■

4-Дверный, 2-Дверный (Tип B)

OYDDMC3068

OYDDMC3067

■

5-Дверный (Tип A)

■

5-Дверный (Tип B)

Стоп-сигнал и задние габаритные огни

7 99

Техническое обслуживание

Внутренний фонарь

• 4-Дверный
1. Откройте багажник.
2. Ослабьте винт крепления покрытия

панели крышки багажника и

снимите панель.

3. Отсоедините разъем и отверните

гайки, повернув их против часовой

стрелки.

• 4-Дверный, 2-Дверный
Лампа фонаря заднего хода, лампа
заднего противотуманного фонаря
1. Извлеките узел лампы.
2.

Извлеките патрон из узла,

провернув его против часовой

стрелки до совмещения выступов

на патроне с прорезями узла.

3. Извлеките лампу из патрона.
4. Установите новую лампу, вставив ее

в гнездо.

5. Установите узел лампы в багажник.
6. Затяните гайки и подсоедините

разъем, затем установите крышку

багажника, надавив на винт.

OYDDMC2021

OYDDMC2022CN

■

4-Дверный, 2-Дверный

OYDDMC2023

OYDDMC2024

■

Tип A

■

Tип B

Техническое обслуживание

100

7

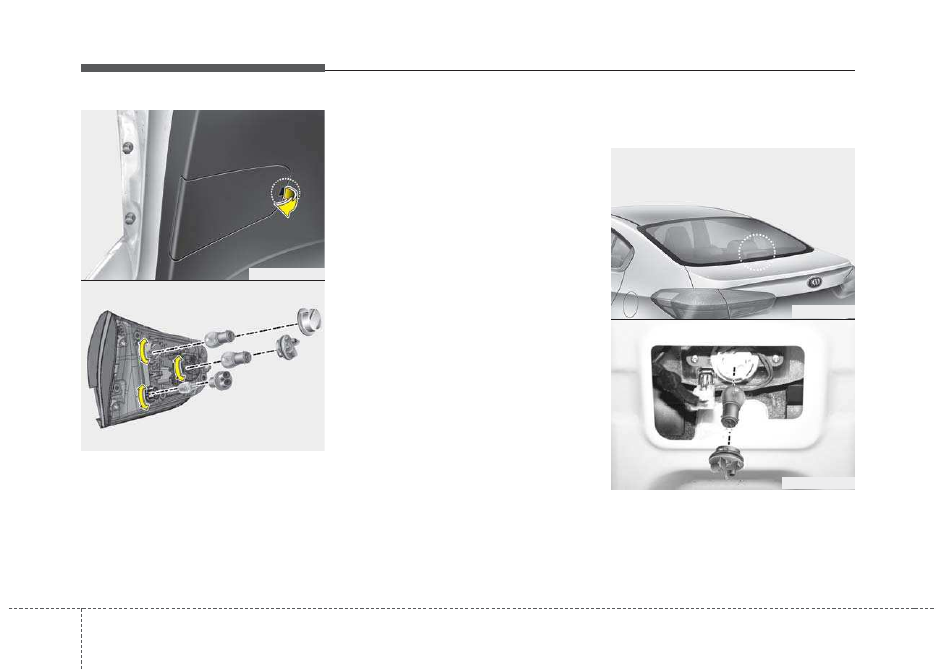

• 5-дверный
1. Остановите двигатель.
2. Откройте багажник.
3. Снимите сервисную крышку.

4. Извлеките патрон из блок-фары,

провернув его против часовой

стрелки до совмещения выступов на

патроне с прорезями блок-фары.

5. Извлеките лампу из патрона, нажав

на нее и повернув против часовой

стрелки до совмещения выступов на

лампе с прорезями патрона.

Вытащите лампу из патрона.

6. Установите новую лампу, для чего

вдавите ее в патрон и поверните до

фиксации.

7. Установите патрон в блок-фару. Для

этого необходимо совместить

выступы на патроне с прорезями

блок-фары. Вдавите патрон в блок-

фару и поверните его против

часовой стрелки.

8. Установите сервисную крышку,

установив ее в сервисное

отверстие.

Стоп-сигнал/задние габаритные огни
(светодиодный тип)
Если лампа не работает,

рекомендуется обратиться к

авторизованному дилеру Kia для

проверки системы.

Замена дополнительного сигнала

торможения (при наличии)

• 4-дверный
1. Откройте багажник.
2. Извлеките патрон, провернув его

против часовой стрелки до

совмещения выступов на патроне с

прорезями.

OYDDMC3065

OYDDMC3070

■

5-Дверный

OYD046058

OYDDMC2025
