Техническое обслуживание

94

7

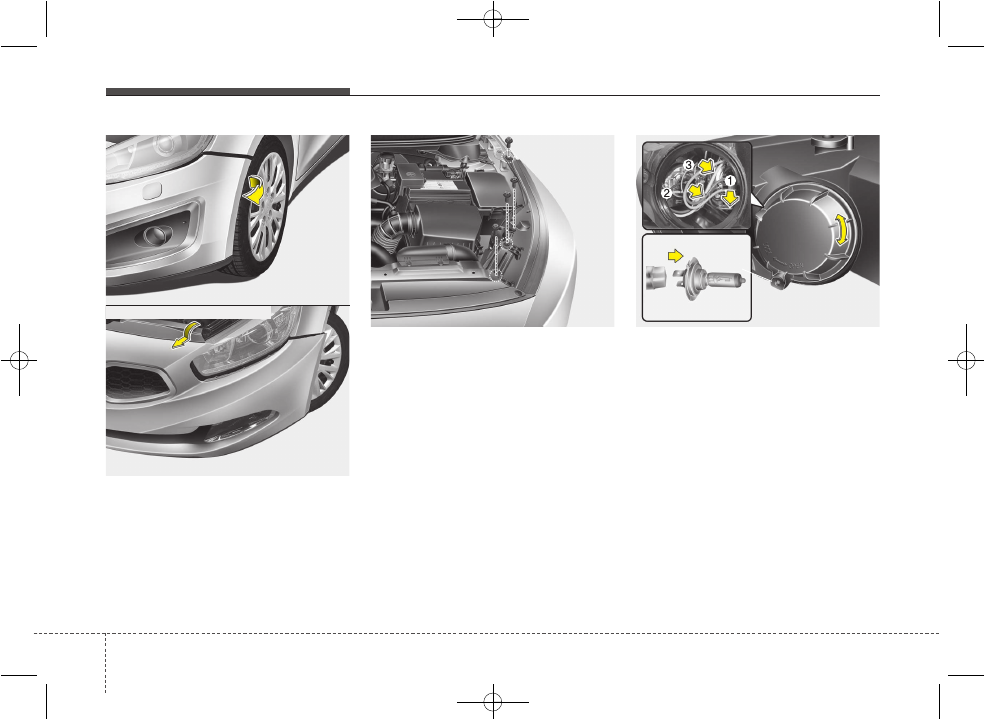

5. Демонтировать крышку переднего

бампера.

6. Ослабить болты крепления.
7. Демонтировать блок-фару.

Фара (дальний свет, 1) и
стационарная лампа освещения
на поворотах (2, при наличии)

Выполните шаги 1~7, описанные на

предыдущей странице.
8. Снимите крышку вращением против

часовой стрелки.

9. Отсоедините разъем патрона лампы

фары.

10. Отстегните фиксирующий провод

лампы фары, нажав его конец и

толкнув вперед.

11. Извлеките лампу из блок-фары.
12. Установите новую лампу фары и

пристегните ее фиксирующим

проводом, вложив этот провод в

канавку лампы.

OJD072041

OJD072056

OJD075055

OJD075062

Только с дизельным двигателем

7 95

Техническое обслуживание

13. Подсоедините разъем патрона

лампы фары.

14. Установите крышку лампы фары

вращением по часовой стрелке.

15. Соедините разъем питания в

задней части блок-фары.

Габаритный фонарь
(3, лампового типа)

Выполните шаги 1~9, описанные на

предыдущей странице.
10. Вытащите патрон из блок-фары.
11. Вытащите лампу из патрона.
12. Установите новую лампу в патрон.
13. Установите патрон в блок-фару.
14. Установите крышку лампы фары

вращением по часовой стрелке.

Фара ближнего света
(не газоразрядного типа)

Выполните шаги 1~7, описанные на

предыдущей странице.
8. Снимите крышку вращением против

часовой стрелки.

9. Извлеките патрон из блок-фары,

провернув его против часовой

стрелки до совмещения выступов на

патроне с прорезями блок-фары.

10. Вытащите лампу из патрона.
11. Установите новую лампу в патрон.
12. Установите патрон в блок-фару.

Для этого необходимо совместить

выступы на патроне с прорезями

блок-фары. Вдавите патрон в

блок-фару и поверните его против

часовой стрелки.

13. Установите крышку лампы фары

вращением по часовой стрелке.

✽

✽

К СВЕДЕНИЮ

Рекомендуется, чтобы после аварии
или после замены фары в сборе
направление светом фар было
отрегулировано официальным
дилером Kia.

OJD072042

Техническое обслуживание

96

7

Фара ближнего света
(газоразрядного типа),
Габаритный фонарь/DRL
(светодиодного типа)

Если фара не работает, рекомендуем

обратиться к авторизованному дилеру

Kia для проверки системы.

✽

✽

К СВЕДЕНИЮ

Лампы HID обладают превосходной
производительностью по сравнению с
галогеновыми лампами. Лампы HID
рассчитаны изготовителем на
длительный срок службы, по крайней
мере, в два раза превышающий срок
службы галогеновых ламп, в
зависимости от частоты их
использования. Предположительно,
их срок службы соответствует сроку
службы автомобиля. Цикличное
включение и выключение фар с
большей вероятностью снизит срок
службы ламп HID, чем обычное
использование. Лампы HID
перегорают не так, как галогеновые
лампы накаливания. Если фара
гаснет после определенного времени
работы, но немедленно загорается
при выключении-включении пере

-

ключателя фар, вероятно, лампа HID
неисправна и требует замены.
Компоненты освещения HID более
сложны, чем у обычных галогеновых
ламп, поэтому стоимость их замены
более высокая.

❈

❈ Изменение направления движения

(для Европы)

Пучок ближнего света фар

распределяется асиметрично. Если

Вы направляетесь в страну с

противоположным направлением

движения, эта асимметричная деталь

будет ослеплять водителей встречных

автомобилей. Для предотвращения

ослепления, правила ECE

(Экономической комиссии ООН для

Европы) требует применения

нескольких технических решений

(например, автоматическая система

изменения, нанесение клейкой

пленки, направление вниз). Эти фары

сконструированы таким образом,

чтобы не ослеплять водителей

встречных автомобилей. Поэтому вам

не требуется менять фары в стране с

противоположным направлением

движения.

ОСТОРОЖНО

- Газоразрядная фара

ближнего света

(при наличии)

Не пытайтесь заменять или

проверять лампу ближнего света

(КСЕНОНОВАЯ лампа) из-за

опасности поражения электри

-

ческим током. Если фара

ближнего света (КСЕНОНОВАЯ

лампа) не горит, рекомендуем

обратиться к авторизованному

дилеру Kia для проверки

системы.

7 97

Техническое обслуживание

Сигнал поворота

Выполните шаги 1~7, описанные на

предыдущей странице.
8. Извлеките патрон из блок-фары,

провернув его против часовой

стрелки до совмещения выступов на

патроне с прорезями блок-фары.

9. Извлеките лампу из патрона, нажав

на нее и повернув против часовой

стрелки до совмещения выступов на

лампе с прорезями патрона.

Вытащите лампу из патрона.

10. Установите новую лампу, для чего

вдавите ее в патрон и поверните

до фиксации.

OHD076046

ОСТОРОЖНО

- Галогеновые лампы

• Галогеновые лампы содержат

газ, находящийся под

давлением, который при

нарушении целостности фары

может приводить к разлетанию

кусков стекла.

(продолжение)

(продолжение)
• Всегда обращайтесь осторожно

с такими фарами, избегайте

царапин и истирания лампы.

Избегайте лампа горит,

избегайте попадания на нее

жидкостей. Никогда не

касайтесь стекла голыми

руками. Остатки масла могут

привести к перегреву и

возгоранию при попадании на

лампу. Лампу следует

эксплуатировать только после

установки в фару.

• Если лампа повреждена или

потрескалась, немедленной

замените ее, соблюдая

осторожность при утилизации.

• При замене лампы надевайте

защитные очки. Перед работой

с лампой дайте ей остыть.

OJD072044
