Техническое обслуживание

70

7

1. Остановите двигатель.
2. Отсоедините отрицательный провод

аккумуляторной батареи.

3. Снимите гайки, показанные на

рисунке выше.

4. Замените предохранитель на новый

с таким же номиналом.

5. Установка проводится в порядке,

обратном порядку снятия.

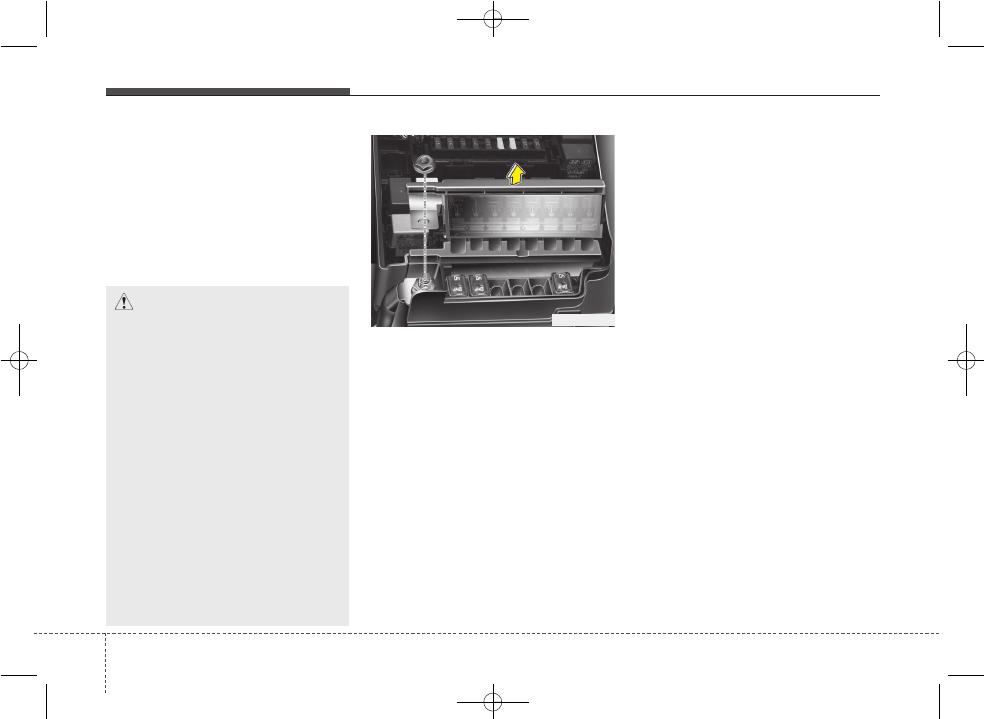

Мультипредохранитель

Перегоревший мультипредохранитель

извлекают следующим образом:
1. Остановите двигатель.
2. Отсоедините отрицательный провод

аккумуляторной батареи.

3. Извлеките панель предохранителей

в правой части моторного отсека.

4. Снимите гайки, показанные на

рисунке выше.

5. Замените предохранитель на новый

с таким же номиналом.

6. Установка проводится в порядке,

обратном порядку снятия.

✽

✽

К СВЕДЕНИЮ

В случае перегорания мультипредо

-

хранителя или главного
предохранителя рекомендуем
обратиться к авторизованному
дилеру Kia.

OJD072018

ВНИМАНИЕ

•

После проверки главного
предохранителя надежно
установите крышку на место,
затем закройте ее до звука
срабатывания замка. В
противном случае может
возникнуть электрическая
неисправность в результате
попадания воды внутрь.

•

Визуально проверьте крышку
аккумуляторной батареи и
убедитесь, что она плотно
закрыта. Если крышка
аккумуляторной батареи
защелкнута неплотно,
электрическая система
может быть повреждена
вследствие попадания влаги в
систему.

7 71

Техническое обслуживание

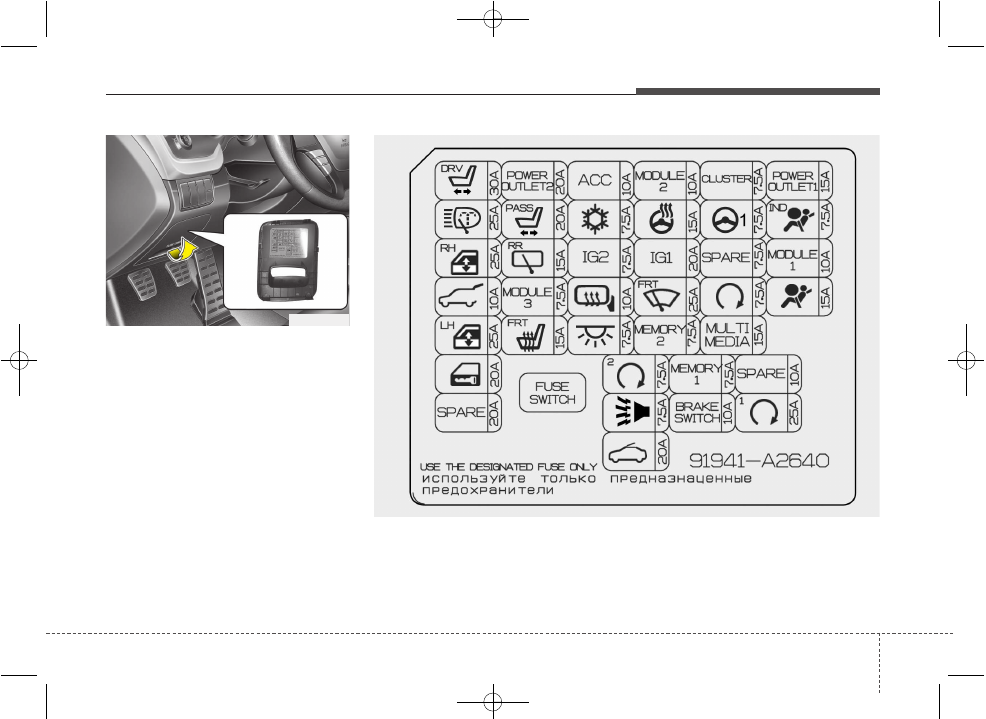

Описание панели плавких

предохранителей и реле

Внутр. панель предохранителей

Под крышками панели предохранителей и

реле имеется этикетка с названиями и

характеристиками предохранителей и реле.

✽

✽

К СВЕДЕНИЮ

Не все описания панели предохранителей,
приведенные в этом руководстве, могут
быть применимы к вашему автомобилю.
Информация действительна на момент
выпуска в печать. При проверке панели
предохранителей автомобиля сверяйтесь
с этикеткой.

✽

✽

К СВЕДЕНИЮ

Наклейка панели предохранителей/ реле
может не соответствовать установленным
компонентам.

OJD072019

OJD072020

Техническое обслуживание

72

7

Панель приборов (панель предохранителей со стороны водителя)

No.

Номинал

предохранителя

Символ

Название

предохранителя

Защищаемый компонент

1

30A

DRV

P/SEAT DRV

(СИДЕНЬЕ ВОДИТЕЛЯ С

ЭЛЕКТРОПРИВОДОМ)

4-ПОЗИЦИОННЫЙ : Переключатель поясничной опоры сиденья водителя
6-ПОЗИЦИОННЫЙ : Ручной переключатель сиденья водителя, модуль IMS водителя

2

25A

H/LP WASHER

(ОМЫВАТЕЛЬ

ПЕРЕДНИХ ФАР)

Блок реле ICM (реле омывателя фар)

3

25A

RH

P/WDW RH

(ПРАВЫЙ

ЭЛЕКТРОСТЕКЛОПО

ДЪЕМНИК)

Реле правого электрического стеклоподъемника, модуль электрических
стеклоподъемников двери водителя / пассажира с защитой от защемления,
модуль электрического стеклоподъемника с защитой от защемления ЗП двери

4

10A

T/GATE OPEN

(ОТКРЫТИЕ КРЫШКИ

БАГАЖНИКА)

Реле двери задка

5

25A

LH

P/WDW LH

(ЛЕВЫЙ

ЭЛЕКТРОСТЕКЛОПО

ДЪЕМНИК)

Реле левого электрического стеклоподъемника, модуль электрических
стеклоподъемников двери водителя / пассажира с защитой от защемления,
Модуль электрического стеклоподъемника с защитой от защемления ЗЛ двери

6

20A

DR LOCK

(ДВЕРНОЙ ЗАМОК)

Реле блокировки / разблокировки двери, реле двойной блокировки

7

20A

SPARE

SPARE

(ЗАПАСНОЙ)

-

8

20A

POWER

OUTLET2

POWER

OUTLET 2

(РОЗЕТКА ПИТАНИЯ 2)

Прикуриватель, задняя розетка питания

9

20A

PASS

P/SEAT ASS

(СИДЕНЬЕ

ПАССАЖИРА С

ЭЛЕКТРОПРИВОДОМ)

Переключатель поясничной опоры сиденья пассажира

10

15A

RR

RR WIPER

(ЗАДНИЙ

СТЕКЛООЧИСТИТЕЛЬ)

Блок реле ICM (реле стеклоочистителя заднего стекла),
электродвигатель стеклоочистителя заднего стекла

7 73

Техническое обслуживание

No.

Номинал

предохранителя

Символ

Название

предохранителя

Защищаемый компонент

11

7.5A

MODULE

3

MODULE 3

(МОДУЛЬ 3)

Автоматическое включение световых приборов и фотоэлемент,
рычаг АКП (блокировка селектора), выключатель аварийной сигнализации

12

15A

FRT

S/HEATER FRT

(ОБОГРЕВАТЕЛЬ

ПЕРЕДНИХ

СИДЕНИЙ)

Модуль обогревателя сиденья водителя / пассажира

13

10A

ACC

ACC

Головное устройство А/В и навигации (без ISG), аудиосистема (без ISG),
преобразователь постоянного тока (с ISG), часы с цифровой индикацией,
блок управления эл. ключа, BCM, переключатель управления наружными зеркалами,
наружное зеркало

14

7.5A

A/CON

(КОНДИЦИОНЕР)

Ионизатор воздуха в салоне, блок управления кондиционером, реле вентилятора,
реле ПТК

15

7.5A

IG2

IG2

Блок реле ICM (реле омывателя фар), датчик дождя, BCM, электрохромное зеркало,
панорамный люк в крыше, блок управления электронными ключами,
модуль обогревателя сиденья пассажира, модуль обогревателя сиденья водителя

16

10A

HTD MIRR

(ЗЕРКАЛО С

ОБОГРЕВАТЕЛЕМ)

Наружное зеркало со стороны водителя / пассажира, ECU,
блок управления кондиционером

17

7.5A

INTERIOR LAMP

(ПЛАФОН

ВНУТРЕННЕГО

ОСВЕЩЕНИЯ)

Плафон вещевого ящика, плафон багажника, лампа подсветки левая/правая,
плафон освещения салона, лампа потолочной консоли

18

7.5A

2

PDM2

Блок управления эл. ключа, кнопка пуска и останова

19

7.5A

B/HORN

(СИРЕНА

ОХРАННОЙ

СИГНАЛИЗАЦИИ)

Блок реле ICM (реле звуковой охранной сигнализации)

20

20A

SUNROOF

(ВЕРХНИЙ ЛЮК)

Панорамный люк в крыше
