Kia Ceed (2017 год). Руководство - часть 40

4 67

Характеристики автомобиля

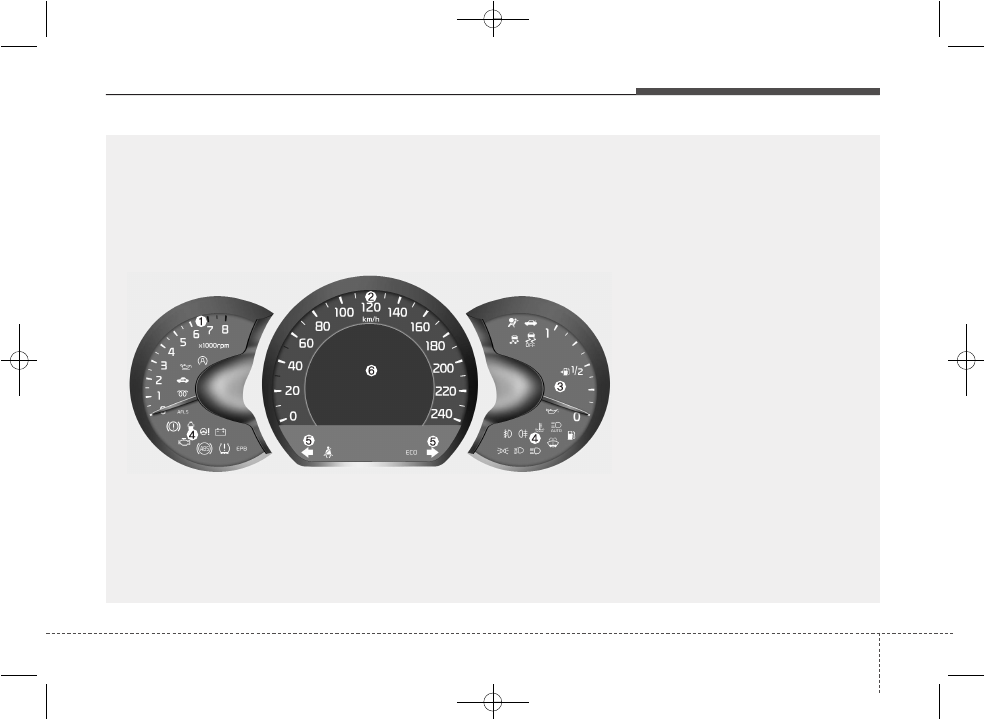

КОМБИНАЦИЯ ПРИБОРОВ (SUPERVISION)

1. Тахометр
2. Спидометр
3. Указатель уровня топлива
4. Контрольные лампы и индикаторы

(при наличии)

5. Индикаторы указателей поворота
6. ЖК-дисплей

❈

Внешний вид комбинации приборов в
вашем автомобиле может отличаться
от показанного на рисунке.
Подробнее см. раздел “Указатели” на
следующих страницах.

OJD045100

■

Tип A

Характеристики автомобиля

68

4

1. Тахометр
2. Спидометр
3. Указатель уровня топлива
4. Контрольные лампы и индикаторы

(при наличии)

5. Индикаторы указателей поворота
6. ЖК-дисплей
7. Указатель крутящего момента

двигателя

8. Манометр турбонаддува
9. Указатель температуры охлаждающей

жидкости

OJD043038/OJD043248

❈

Внешний вид комбинации приборов в
вашем автомобиле может отличаться
от показанного на рисунке.
Подробнее см. раздел “Указатели” на
следующих страницах.

■

Tип B (Для двигателя T-GDI)

• Аналоговый режим

• Цифровой режим

4 69

Характеристики автомобиля

Подсветка панели приборов

Интенсивность подсветки регулируется

следующим образом:
• Выключатель зажигания в

положении ON.

• Нажатие верхней или нижней части

переключателя.

Интенсивность подсветки отображается

на ЖК-дисплее комбинации приборов.

Приборы

Тахометр

Тахометр показывает частоту

вращения коленчатого вала в

оборотах в минуту (об/мин).
Тахометр используется для выбора

оптимального режима переключения

передач и предотвращения рывков

и/или резких бросков частоты

вращения коленчатого вала.

OJD042047

OJD042044/OJD042045

■

дизельный двигатель

■

Бензиновый двигатель

ВНИМАНИЕ

Не допускайте работы

двигателя в режиме, когда

стрелка тахометра находится

в КРАСНОЙ ЗОНЕ. Это может

привести к серьезному

повреждению двигателя.

Характеристики автомобиля

70

4

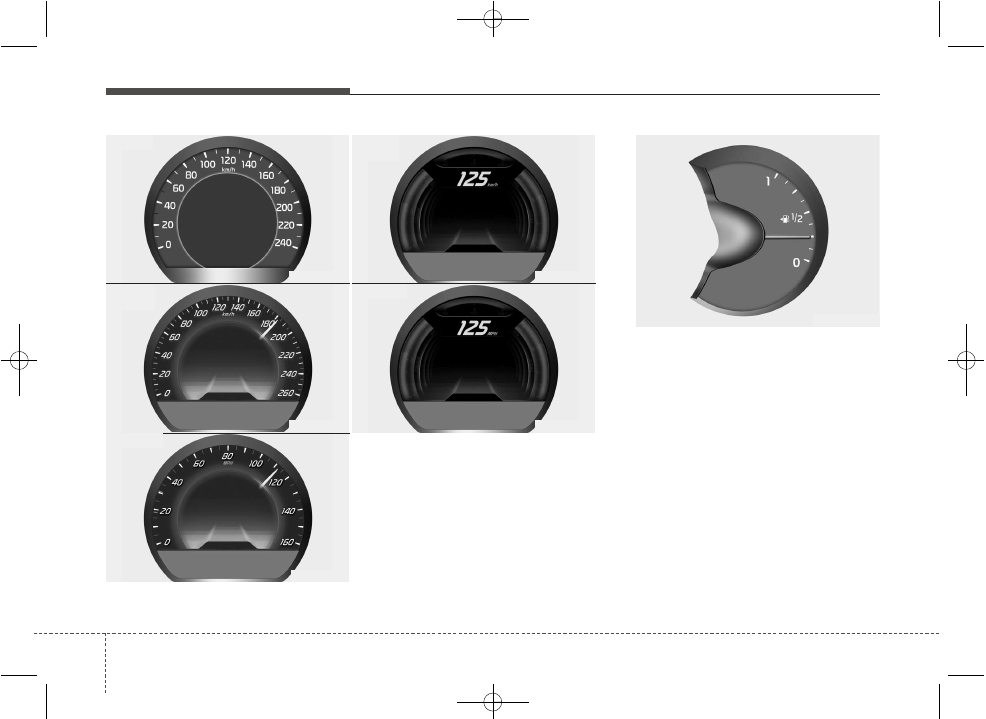

Спидометр

Спидометр показывает скорость

автомобиля.
Спидометр калибруется в километрах

в час и/или милях в час.

Указатель уровня топлива

Указатель уровня топлива показывает

примерное количество топлива,

оставшегося в топливном баке.

✽

✽

К СВЕДЕНИЮ

• Данные по объему топливного бака

приведены в разделе 8.

• Показания указателя уровня

топлива дополняются контрольной
лампой низкого уровня топлива,
загорающейся незадолго до
опустошения бака.

• На уклонах и поворотах вследствие

движения топлива в баке может
колебаться стрелка указателя
уровня топлива или раньше чем
обычно загораться контрольная
лампа низкого уровня топлива.

OJD042042

OJD043505

OJD043506

■

Tип B
• км/ч

■

Tип A

• мили/ч

OJD043507

OJD043508

• мили/ч

■

Tип C
• км/ч

OJD042046
