Kia Ceed (2017 год). Руководство - часть 3

4

2

ВНЕШНИЙ ВИД САЛОНА

Знакомство с вашим автомобилем

1. Сиденье ......................................................3-2
2. Внутренняя рукоятка двери ....................4-20
3. Переключатель электрического

стеклоподъемника....................................4-27

4. Кнопка блокировки

электростеклоподъемников ....................4-30

5. Рычаг разблокирования капота ..............4-32
6. Складывание наружного зеркала

заднего вида ............................................4-52

7. Управление наружном зеркалом

заднего вида ............................................4-51

8. Устройство регулировки угла

наклона фар ..........................................4-138

9. Система управления подсветкой

приборной панели ..........................4-55, 4-69

10. Кнопка выключения функции

«стоп-старт» (Idle Stop and Go, ISG) ....5-17

11. Кнопка системы активной

экономии топлива ..................................5-45

12. Кнопка включения/выключения

системы обнаружения объектов вне
зоны видимости водителя (BSD) ..........5-85

13. Кнопка системы предупреждения о

выезде за пределы полосы движения ..5-74

14. Кнопка подогрева рулевого колеса ......4-44
15. Управление осветительными приборами /

указателями поворота..........................4-133

16. Рулевое колесо ......................................4-43
17. Стеклоочиститель/стеклоомыватель ..4-141
18. Рычаг переключения передач

..............................................5-22, 5-26, 5-34

19. Рычаг регулировки по высоте

и наклона рулевой колонки ..................4-44

20. Блок предохранителей ..........................7-65

OJD015003

❈

Реальная форма может отличаться от показанной на рисунке.

■

Tип A

■

Tип B

2 5

Знакомство с вашим автомобилем

ОБЗОР ПАНЕЛИ ПРИБОРОВ

OJD012004

❈

Реальная форма может отличаться от показанной на рисунке.

1. Комбинация приборов ................4-54, 4-67

2. Звуковой прибор ...................................4-45

3. Средства управления аудиосистемой

на рулевом колесе ..............................4-200

4. Переключатель круиз-контроля ...........5-66

Переключатель ограничителя
скорости .................................................5-71

Переключатель режимов дисплея
комбинации приборов...........................4-69

5. Подушка безопасности водителя ........3-58

6. Замок зажигания или кнопка пуска-

останова двигателя .......................5-6, 5-10

7. Выключатель аварийной сигнализации...4-131

8. Аудиосистема ......................................4-200

9. Обогрев сидений...................................3-14

10. Переключатель централизованного

управления замками дверей..............4-20

11. Кнопка ESC OFF..................................5-58

12. Система управления

микроклиматом ..........................4-150, 4-160

13. Прикуриватель ...................................4-181

14. Порты для дополнительных

устройств, USB и iPod ......................4-186

15. Розетка питания ................................4-185

16. Передняя подушка безопасности

пассажира............................................3-59

17. Перчаточный ящик ............................4-178

6

2

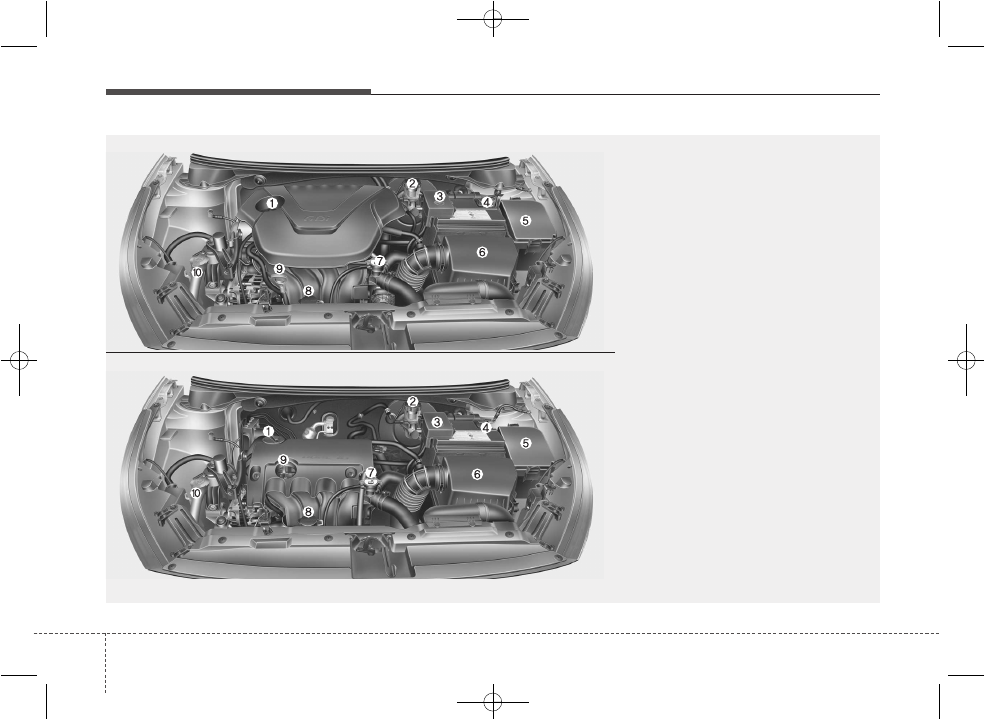

МОТОРНЫЙ ОТСЕК

Знакомство с вашим автомобилем

OJD072001/OJD072002

❈

Реальная форма может отличаться от показанной на рисунке.

1. Крышка маслозаливной

горловины двигателя ....................7-34

2. Бачок для тормозной жидкости/

сцепления ......................................7-38

3. Положительная клемма

аккумуляторной батареи ..............7-49

4. Отрицательная клемма

аккумуляторной батареи ..............7-49

5. Блок предохранителей .................7-65

6. Воздушный фильтр .......................7-42

7. Крышка радиатора........................7-37

8. Бачок для охлаждающей

жидкости двигателя ......................7-36

9. Масляный щуп ..............................7-33

10. Бачок для жидкости

омывателя ветрового стекла......7-40

■

■

Бензиновый двигатель (GDI)

■

■

Бензиновый двигатель (MPI)

2 7

Знакомство с вашим автомобилем

1. Крышка маслозаливной

горловины двигателя ....................7-34

2. Бачок для тормозной жидкости/

сцепления ......................................7-38

3. Положительная клемма

аккумуляторной батареи ..............7-49

4. Отрицательная клемма

аккумуляторной батареи ..............7-49

5. Блок предохранителей .................7-65

6. Воздушный фильтр .......................7-42

7. Крышка радиатора........................7-37

8. Бачок для охлаждающей

жидкости двигателя ......................7-36

9. Масляный щуп ..............................7-33

10. Бачок для жидкости

омывателя ветрового стекла......7-40

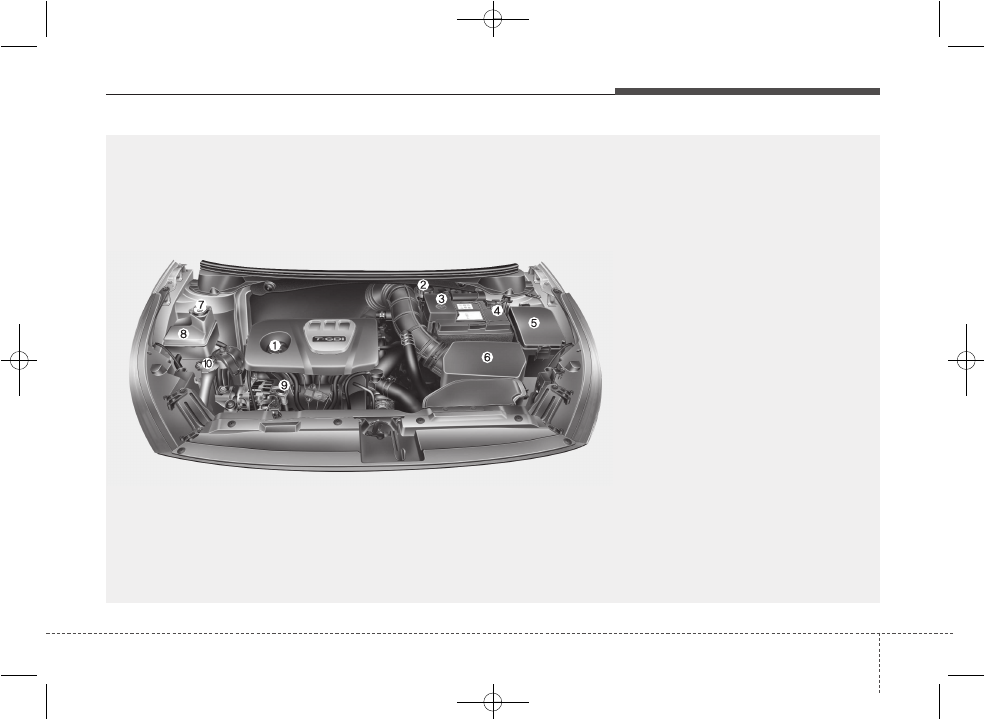

OJD075106L

❈

Реальная форма может отличаться от показанной на рисунке.

■

■

Бензиновый двигатель (Gamma 1,6 T-GDI)
