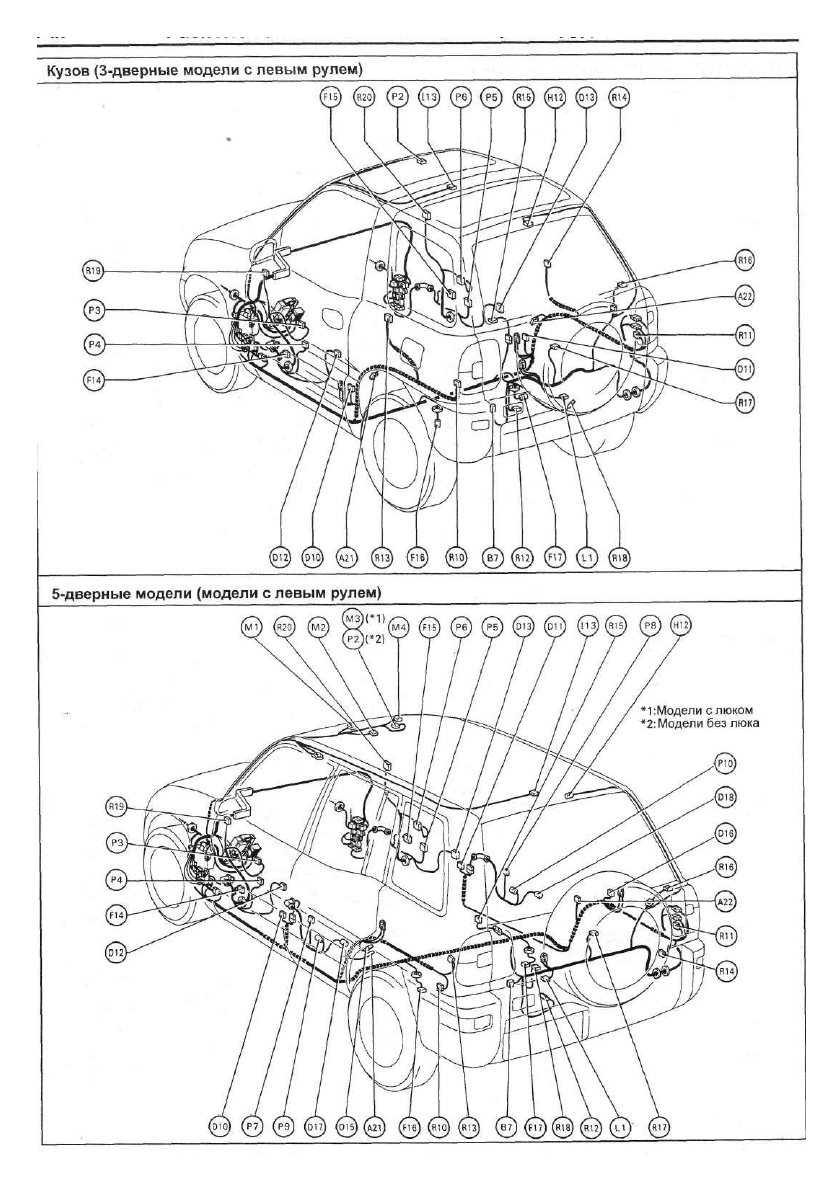

Расположение компонентов электрооборудования

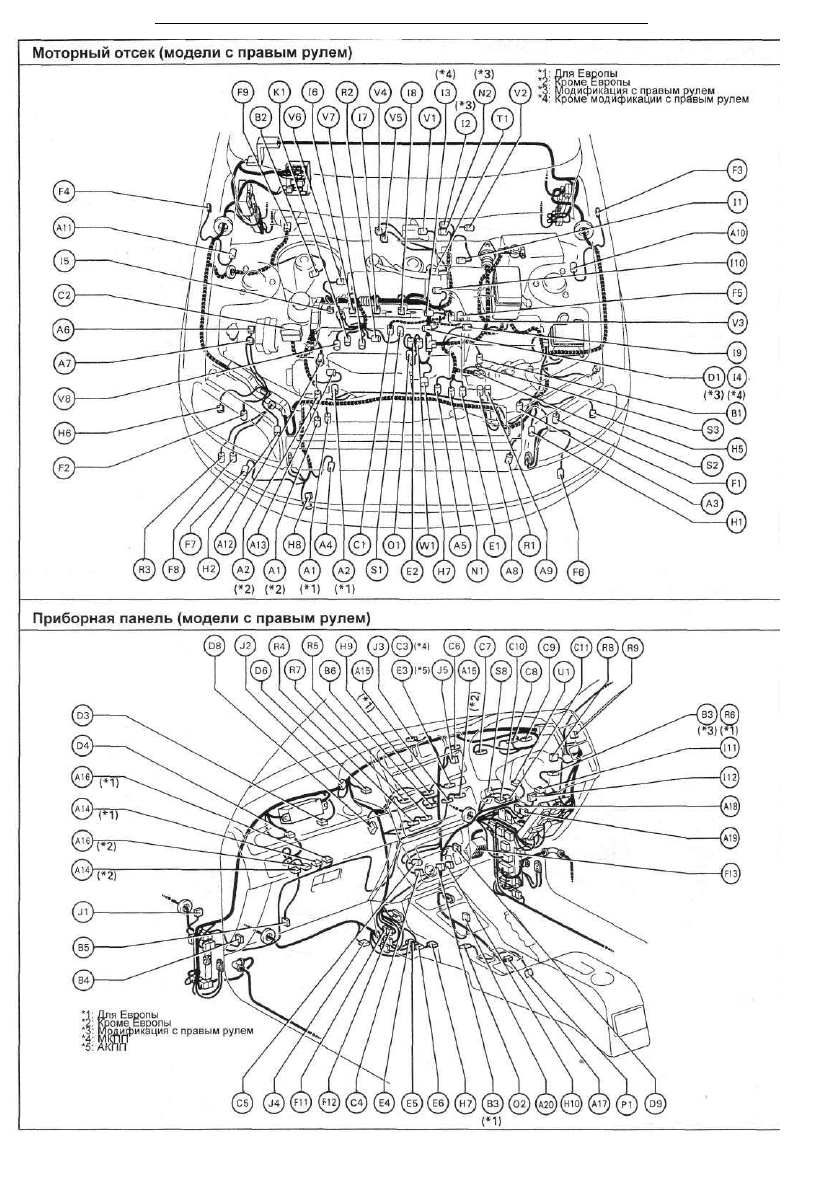

Расположение компонентов электрооборудования

251

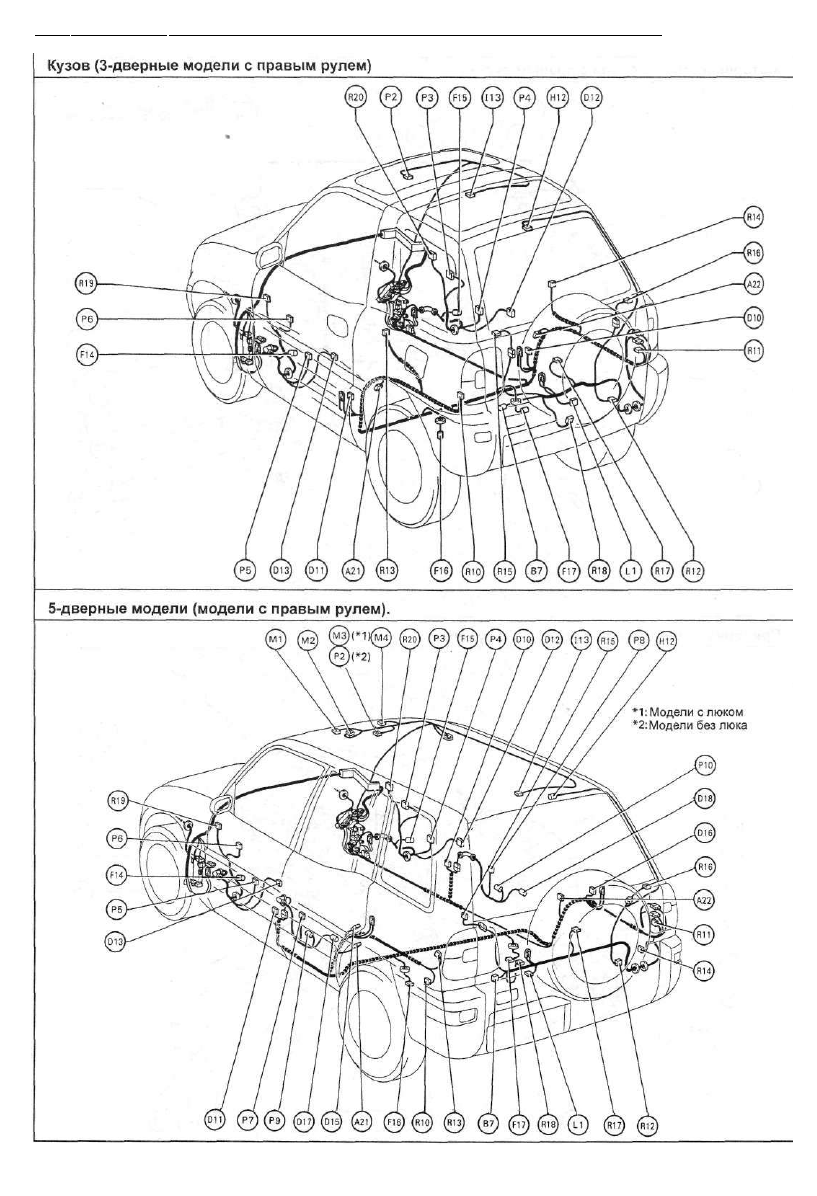

252 Расположение компонентов электрооборудования

Расположение компонентов электрооборудования

253

А1

А2

A3
А4

А5
А6
А7
А8
А9

А10

А11

А12
А13
А14
А15
А16
А17
А18
А19
А20
А21

А22

; В1
i В2
^ ВЗ

В4
В5
В6

В7

i С1

, С2

СЗ

С4
С5
С6
С7
С8
С9

СЮ
С11

D1

D2
D3
D4

Электровентилятор конденсатора кондицио­

нера
Электромагнитная муфта компрессора кон­

диционера и датчик включения
Датчик-выключатель по давлению
Датчик-выключатель по температуре

охлаждающей жидкости (система

кондиционирования)

Датчик температуры рабочей жидкости АКПП

Привод ABS (модулятор)
Привод ABS (модулятор)
Реле ABS
Реле ABS

Датчик частоты вращения переднего левого

колеса

Датчик частоты вращения переднего правого

колеса
Генератор
Генератор

Усилитель кондиционера

Переключатель управления кондиционером

Термистор (система кондиционирования)
Датчик замедления (ABS)
Электронный блок управления ABS
Электронный блок управления ABS

Подсветка пепельницы

Датчик частоты вращения заднего левого

колеса

Датчик частоты вращения заднего правого

колеса
Выключатель фонарей заднего хода

Датчик низкого уровня тормозной жидкости

Выключатель управления замком двери

задка
Электровентилятор (отопитель)

Резистор электровентилятора (отопителя)
Переключатель режимов работы электровен­

тилятора (отопителя)
Датчик системы сигнализации о незапертой

двери задка и электродвигатель привода зам­

ка

Датчик системы предупреждения при вклю­

чении блокировки межосевого дифферен­

циала (МКПП)

Диагностический разъем

Выключатель блокировки межосевого

дифференциала

Прикуриватель
Подсветка прикуривателя

Часы

Комбинация приборов
Комбинация приборов
Комбинация приборов
Комбинированный переключатель
Комбинированный переключатель
Распределитель
(правый руль, модификации)
Реле ламп освещения в дневное время

Диод (запирание замка двери - ключом)
Диод (открытие замка двери - ключом)

D5
D6

D7
D8
D9

D10
D11
D12

D13

D15
D16
D17

D18

Е1

Е2

ЕЗ

Е4

Е5

Е6

F1
F2
F3
F4
F5
F6
F7
F8
F9

F10
F11
F12
F13
F14
F15
F16

F17

Н1
Н2
НЗ
Н4
Н5
Н6

Диод (обогреватель сиденья водителя)
Диод (система повышения частоты вращения

холостого хода)
Диод (обогреватель сиденья пассажира)
Диод (задний противотуманный фонарь)

Реле управления замками дверей
Концевой выключатель (дверь водителя)
Концевой выключатель (дверь пассажира)
Электродвигатель блокировки замка, конце­

вой выключатель (запирание и открытие зам­

ка двери ключом) - дверь водителя

Электродвигатель блокировки замка - дверь

пассажира
Концевой выключатель задней левой двери
Концевой выключатель задней правой двери
Электродвигатель блокировки замка задней

левой двери

Электродвигатель блокировки замка задней

правой двери

Электромагнитный клапан электрической

системы управления АКПП

Датчик температуры охлаждающей жидкости

(для системы впрыска)
Переключатель выбора режима работы

АКПП

Электронный блок управления двигателем

(МКПП), Электронный блок управления

двигателем и АКПП (АКПП)

Электронный блок управления двигателем

(МКПП), Электронный блок управления

двигателем и АКПП (АКПП)

Электронный блок управления двигателем

(МКПП), Электронный блок управления

двигателем и АКПП (АКПП)

Передний левый габарит
Передний правый габарит

Левый повторитель

Правый повторитель

Датчик скорости (передний) - модели с АКПП

Передний левый указатель поворота
Передний правый указатель поворота
Электродвигатель смывателя (передний)
Электродвигатель очистителя ветрового

стекла

Блок плавких вставок
Разъем привода топливного насоса
Разъем привода топливного насоса
Блок предохранителей

Левый передний динамик

Правый передний динамик

Топливный насос и указатель уровня топлива

в основном баке

Указатель уровня топлива в дополнительном

баке

Привод регулировки положения левой фары
Привод регулировки положения правой фары
Электродвигатель очистителя фар
Реле очистителя фар

Левая фара

Правая фара
