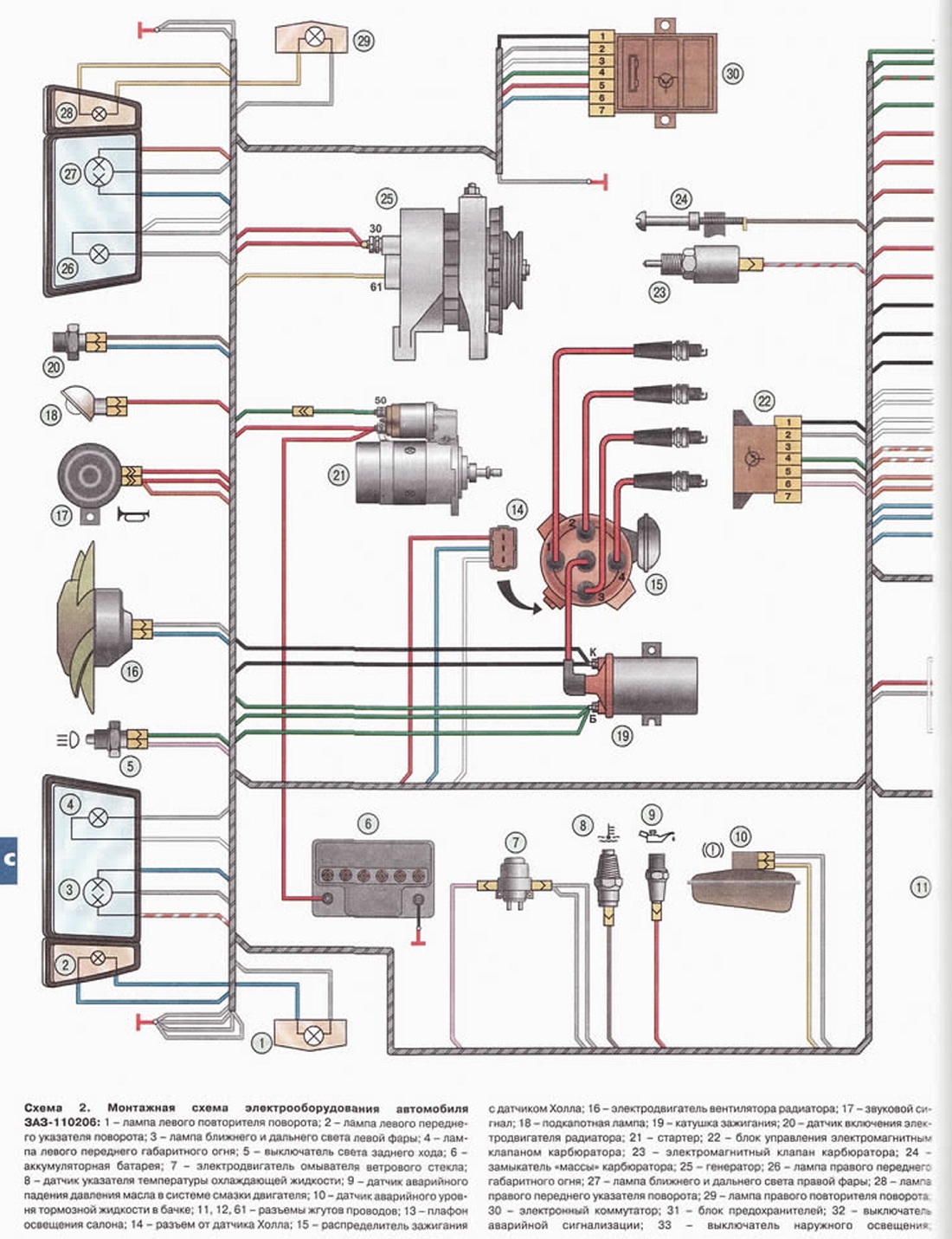

Схема 2. Монтажная схема электрооборудования автомобиля ЗАЗ-110206: 1 - пампа левого повторителя поворота; 2 - лампа левого переднего указателя поворота: 3 - лампа ближнего и дальнего света левой фары; 4 - лампа левого переднего габаритного огня; 5 - выключатель света заднего хода; 6 -аккумуляторная батарея; 7 - электродвигатель омывателя ветрового стекла; 8 - датчик указателя температуры охлаждающей жидкости; 9 - датчик аварийного падения давления масла о системе смазки двигателя; 10 - датчик аварийного уровня тормозной жидкости в бачке; 11,12.61- разъемы жгутов проводов; 13 - плафон освещения салона; 14 - разъем от датчика Холла; 15 - распределитель зажигания

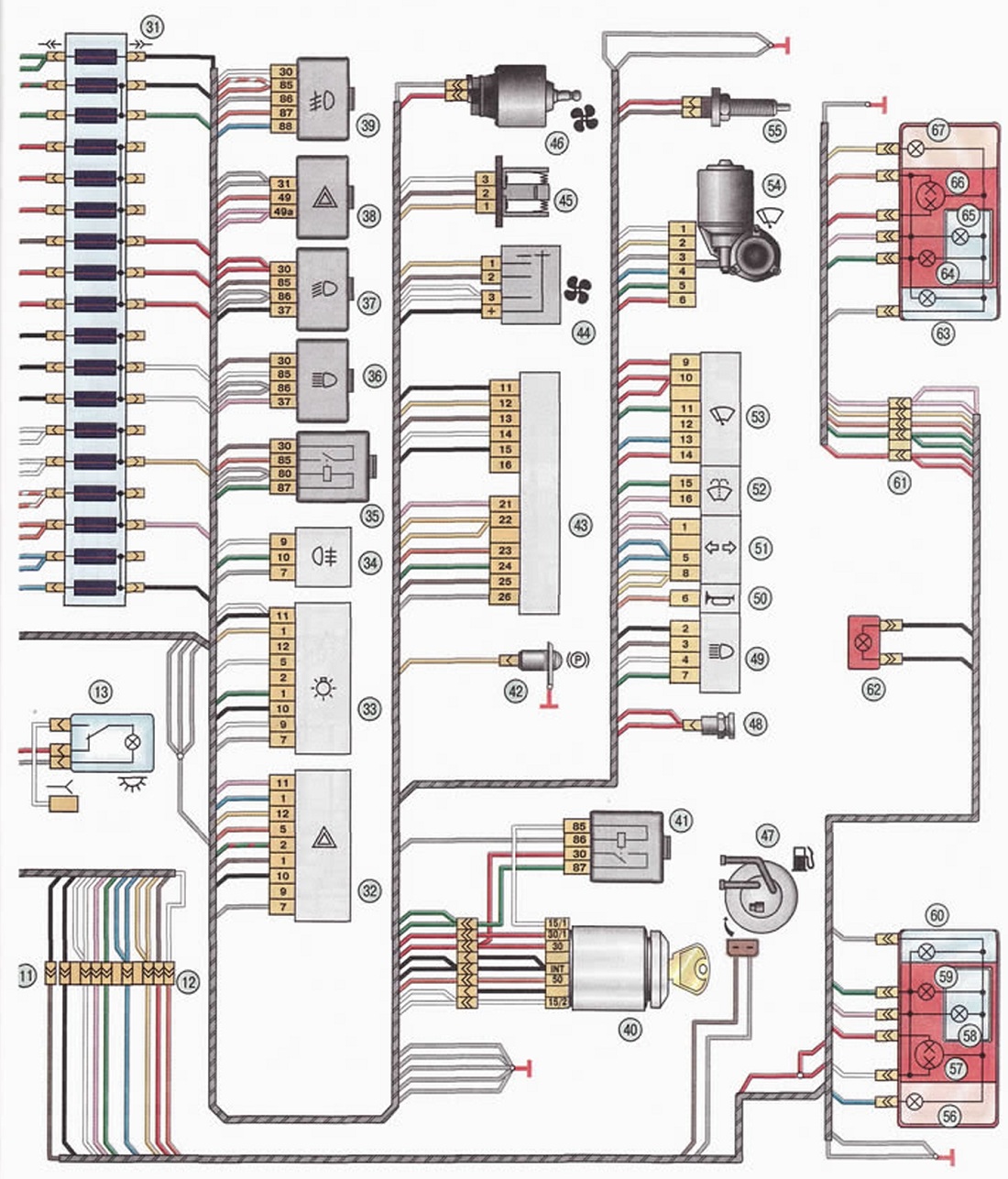

34 - выключатель задних противотуманных фонарей: 35 - роле включения стартера; 36 - роле дальнего света фар: 37 - реле ближнего света Фар; 38 - реле аварийной сигнализации; 39 - реле противотуманного света: 40 - выключатель зажигания: 41 - реле выключателя зажигания: 42 - выключатель контрольной лампы стояночного тормоза: 43 - комбинация приборов: 44 - переключатель режимов отопителя: 45 - добавочное сопротивление; 46 - электродвигатель отопителя; 47 - датчик уровня топлив»; 48 - патрон подключена переносной лампы; 49 - переключатель света фар; 50 - выключатель звукового сигнала; 51 -переключатель указателей поворота: 52 - переключатель омыпателя ветрового

стекла; 53 - переключатель очистителя ветрового стекла; 54 - электродвигатель очистителя ветрового стекла: 55 - выключатель стоп-сигнала: 56 - лампа левого заднего указателя поворота: 57 - левая лампа заднего габаритного огня и стоп-сигнала: 58 - пампа левого фонаря света заднего хода; 59 - левая лампа противотуманного света; 60 - левая лампа фонаря освещения номерного знака; 62 - дополнительный фонарь стоп-сигнала; 63 - правая лампа фонаря освещения номерного знака. 64 - правая лампа противотуманного света: 65 - лампа правого фонаря света заднего хода: 66 - правая пампа заднего габаритного огня и стоп-сигнала: 67 - лампа правого заднего указателя поворота
