Таврия Нова / Славута. Ремонт датчика-распределителя зажигания двигателей МЕМЗ-245, -246, -2457, -3011
Детали датчика-распределителя зажигания показаны на рис. 12.2.
Вам потребуются: отвертка с плоским лезвием, бородок, молоток.
1. Снимите датчик-распределитель зажигания с автомобиля (см. «Снятие и
установка датчика-распределителя зажигания», с. 221).
Рис. 12.2. Детали датчика-распределителя зажигания: 1 - уплотнительное кольцо; 2 - муфта; 3 - регулировочные шайбы: 4 - валик с центробежным регулятором: 5 - опорная пластина: 6 - пылезащитный экран; 7 - бегунок; 8 датчик Холла; 9 - стопорная шайба; 10 - упорная шайба; 11 - корпус; 12 - вакуум-корректор

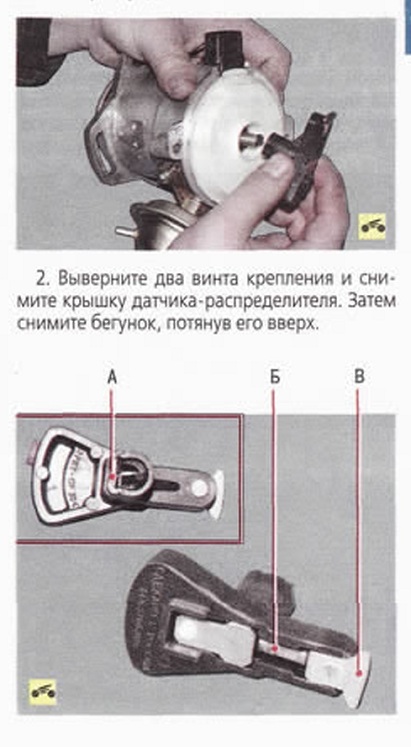

3. Бегунок с трещинами, следами обгорания, значительным износом или коррозией наружного контакта В замените. Бегунок должен плотно устанавливаться на валик. Это обеспечивается пластинчатой пружиной А. Бегунок с ослабленной или сломанной пружиной надо заменить. Омметром измерьте сопротивление резистора Б. оно должно быть равно 1 кОм. В противном случае замените бегунок.
4. Снимите пылезащитный экран.
5. Выверните винт крепления клеммы проводов низкого напряжения и извлеките клемму из корпуса распределителя.

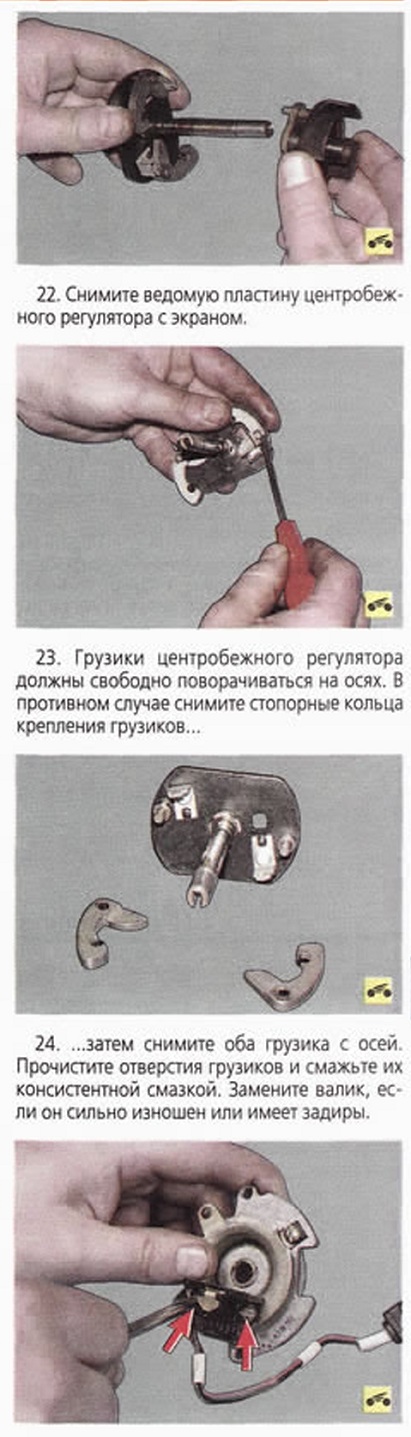

25. Для замены датчика Холла выверните два винта
крепления и снимите его с опорной пластины.
Примечание
На част распределителей зажигания датчик Холла прикреплен к опорной пластине
с помощью заклепок. В этом случае датчик Холла заменяется в сборе с опорной
пластиной.
26. Протрите снаружи и изнутри крышку распределителя.
Замените крышку с трещинами, следами пробоя (очень тонкие трещины), сколами
или сильно изношенными контактами. Контактный уголек должен свободно
перемещаться внутри крышки. Если контактный уголек имеет сколы, трещины,
сильно изношен или пружина уголька сломана, выньте его с пружиной из крышки
и замените.
27. Соберите распределитель в обратном порядке, смазав предварительно втулки
и валик тонким слоем моторного масла.
