БОКОВЫЕ ДВЕРИ

Таврия Нова / Славута. Снятие и установка обивки передней двери

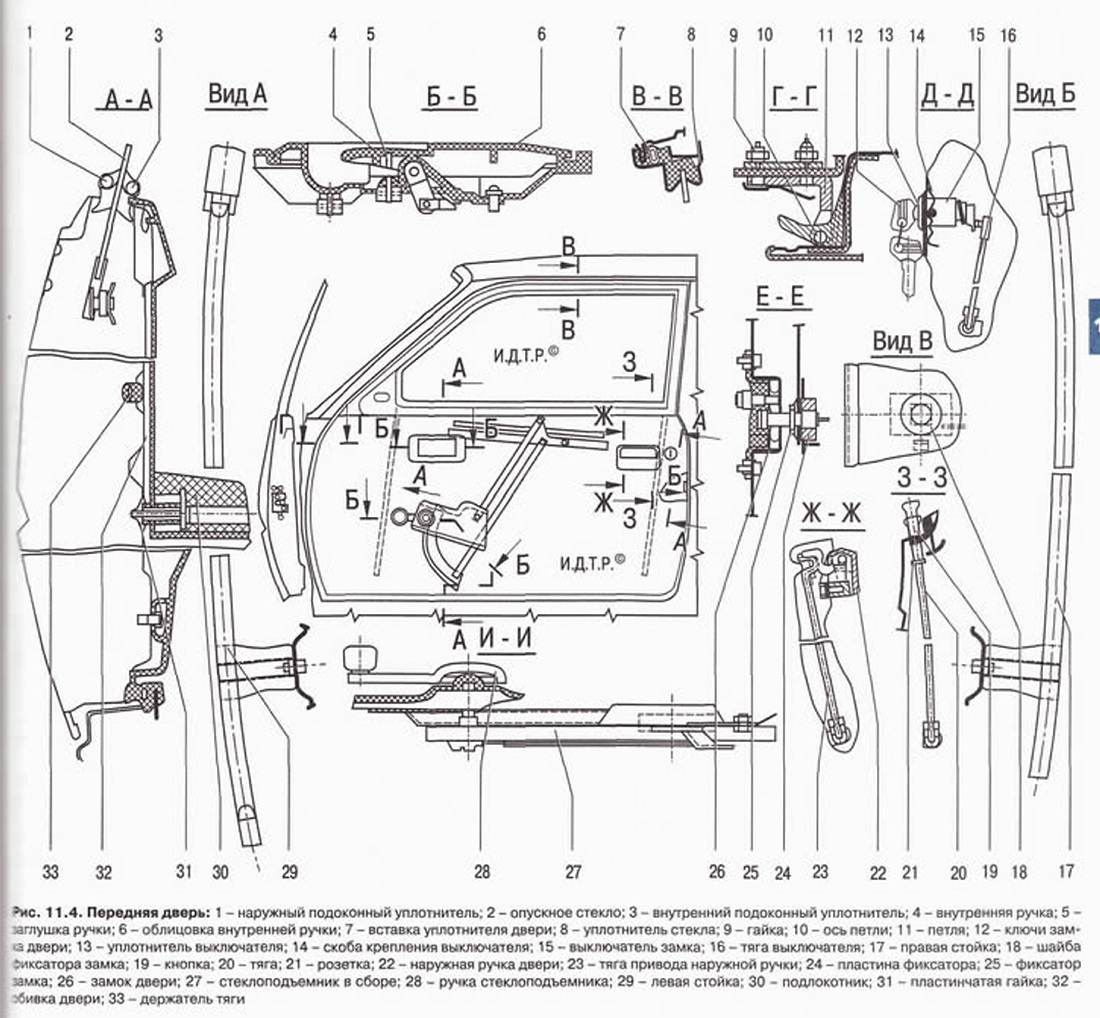

1. Снимите подлокотник 30 (рис. 11.4), вывернув два винта.

2. Отожмите ручку 2 (рис. 11.5) стеклоподъемника от обивки, с помощью приспособления 1 выньте стопорную пружину 3 крепления ручки и снимите ручку.

3. Выверните один винт, снимите облицовку б (см. рис. 11.4) внутренней ручки.

4. введите отвертку между обивкой 32 и дверью. Преодолевая сопротивление пластмассовых пистонов, снимите обивку с двери.

5. Установите детали в порядке, обратном снятию.

Рис. 11.5. Снятие ручки привода стеклоподъемника: 1 - приспособление: 2 - ручка стекло-подъемника: 3 - стопорная пружина

Таврия Нова / Славута. Снятие и установка стеклоподъемника передней двери

1. Снимите обивку передней двери (см. «Снятие и установка обивки передней двери», с. 205).

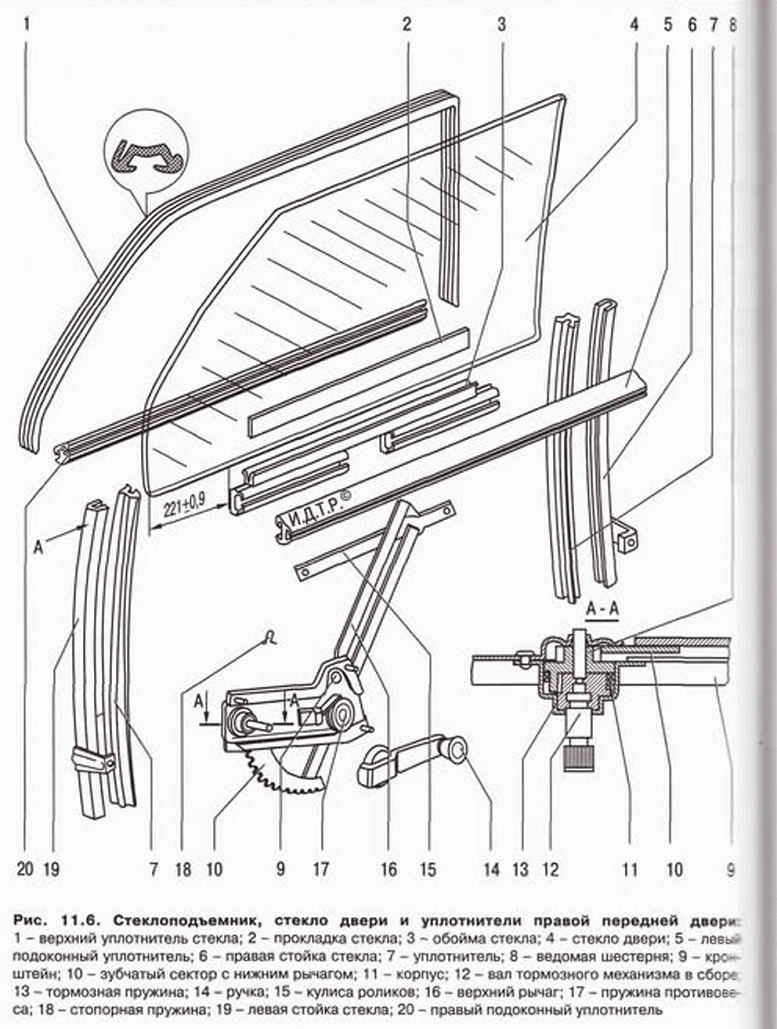

2. Приподнимите ручкой 14 (рис. 11.6) стеклоподъемника стекло 4 двери в верхнее положение (на две трети ее высоты) и с помощью технологической проволочной скобы закрепите стекло, зацепив одним концом скобу за низ стекла, другим - за нижнюю часть оконного проема.

3. Отверните четыре гайки крепления стеклоподъемника

4. Выведите шпильки и валик из отверстий внутренней панели.

5. выведите ролики кулисы из пазов обоймы 3 стекла.

6. Перемещая стеклоподъемник внутри двери, выньте его из двери.

7 Установите детали в порядке, обратном снятию.
