Таврия Нова / Славута. Освещение и сигнализация

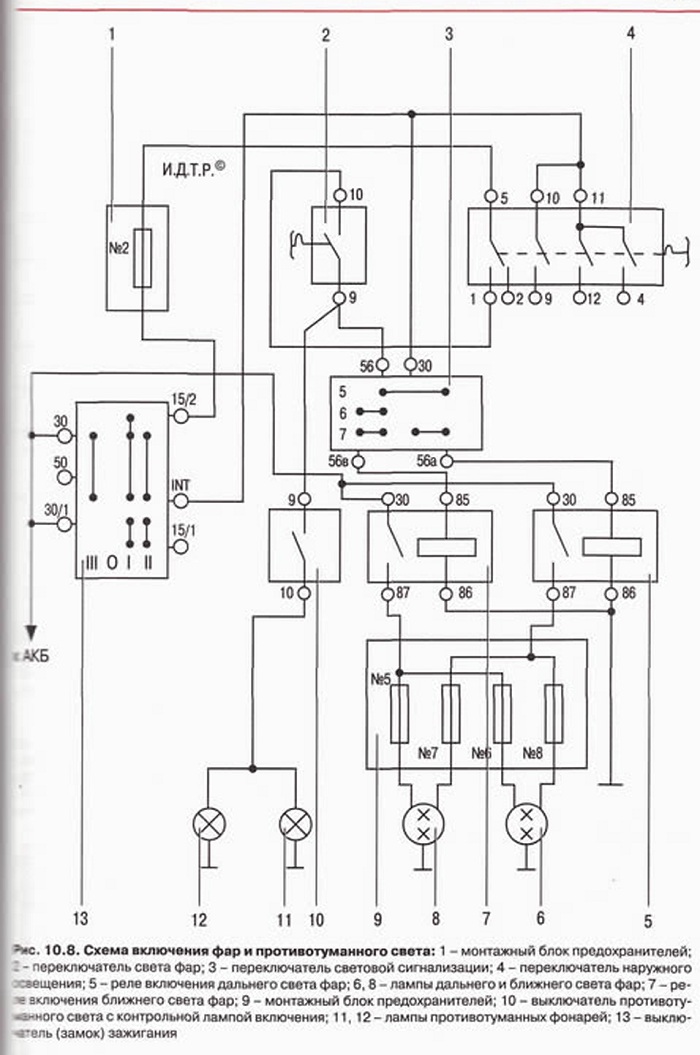

10.8. Схема включения фар и противотуманного света

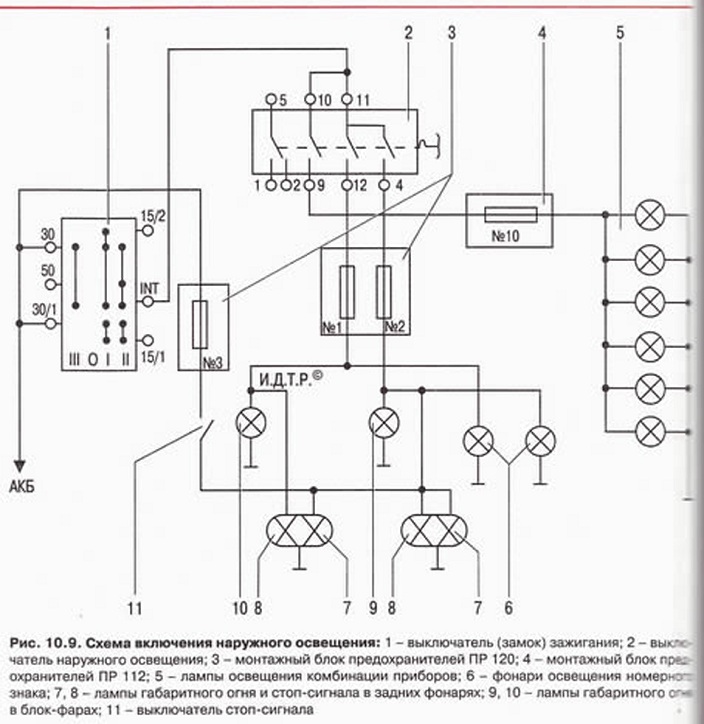

Рис. 10.9. Схема включения наружного освещения:

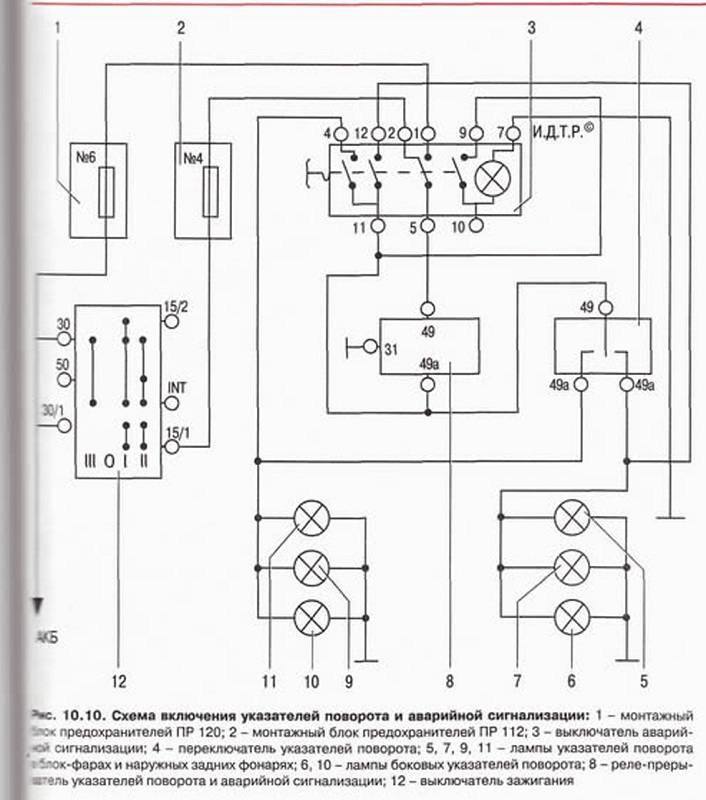

10.10. Схема включения указателей поворота и аварийной сигнализации:
