Таврия Нова / Славута. Замена вакуумного усилителя

ВАКУУМНЫЙ УСИЛИТЕЛЬ ТОРМОЗОВ

Таврия Нова / Славута. Замена вакуумного усилителя

Вам потребуются: пассатижи, отвертка с плоским лезвием, ключ на 13.

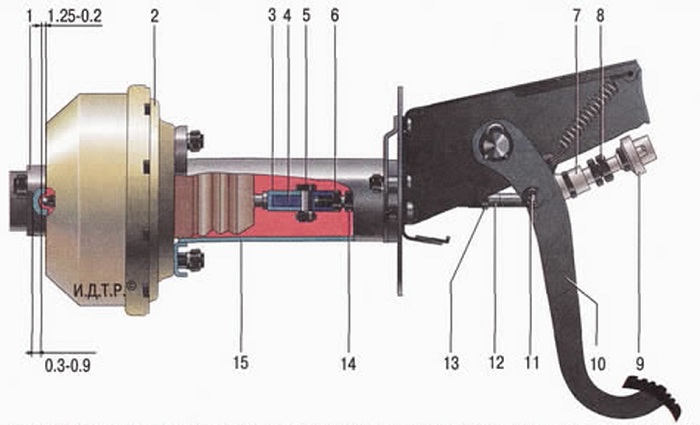

Рис. 9.7. Установка вакуумного усилителя тормозов: 1 - главный тормозной цилиндр: 2 - вакуумный усилитель тормозов; 3 - вилка штока вакуумного усилителя; 4 - соединитель; 5 - болт; 6 - контргайка; 7 - наконечник; 8 - контргайка: 9 - включатель стоп-сигнала; 10 - педаль тормоза; 11 - палец вилки толкателя вакуумного усилителя; 12 - вилка толкателя; 13 - контргайка; 14 - толкатель; 15 - кронштейн вакуумного усилителя

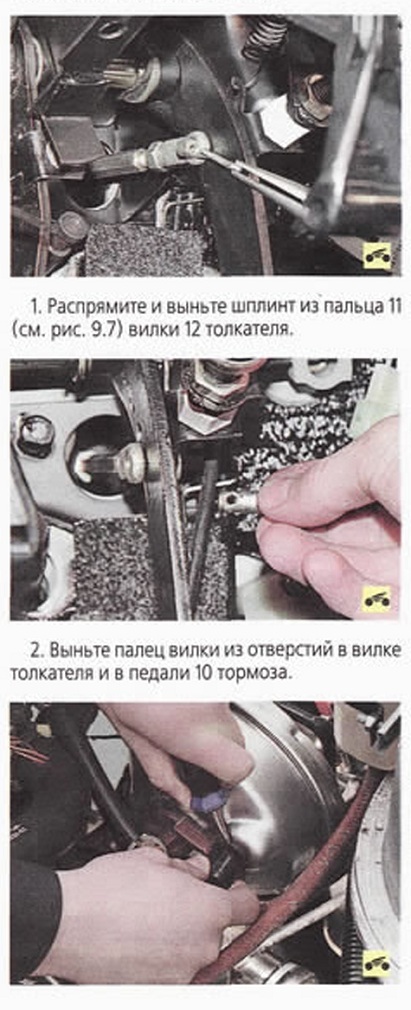

3. Извлеките обратный клапан вакуумного шланга из вакуумного усилителя, поддев его отверткой.

4. Отверните две гайки крепления главного тормозного цилиндра к вакуумному усилителю.

5. Отверните четыре гайки крепления вакуумного усилителя 2 (см. рис. 9.7) к кронштейну 15.

6. Аккуратно отведите вперед и в сторону главный тормозной цилиндр, не отсоединяя от него трубопроводы, и выньте вакуумный усилитель вместе с толкателем из кронштейна вакуумного усилителя.
