Таврия Нова / Славута. Замена подшипников задней ступицы

Таврия Нова / Славута. Замена подшипников задней ступицы

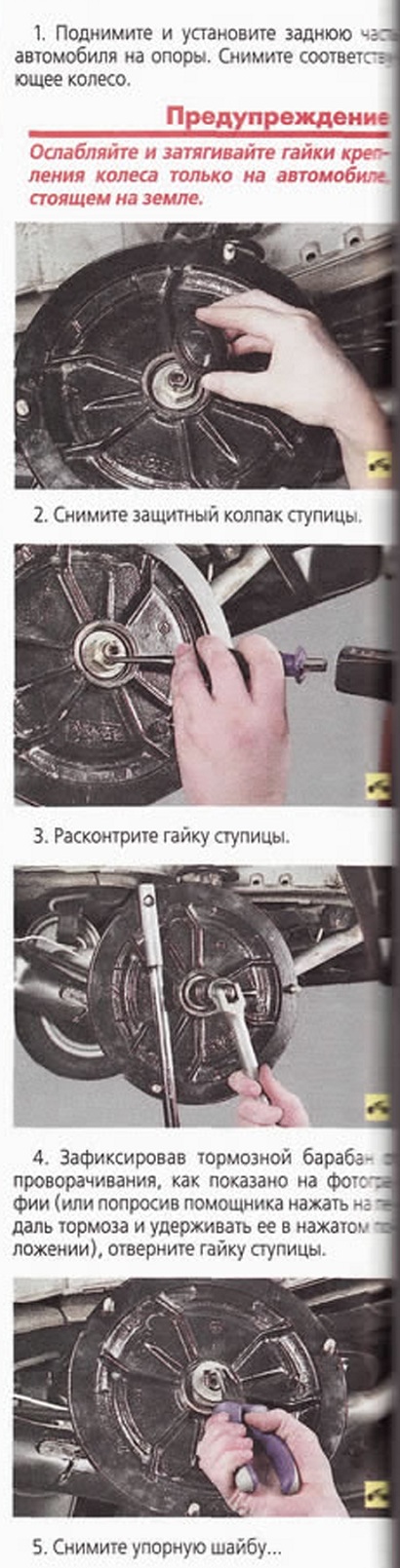

Тормозной барабан тормозного механизма заднего колеса представляет собой одно целое с задней ступицей. Этот узел вращается на двух конических роликовых подшипниках.

Вам потребуются: торцовая головка «на 27», пассатижи, зубило, молоток.

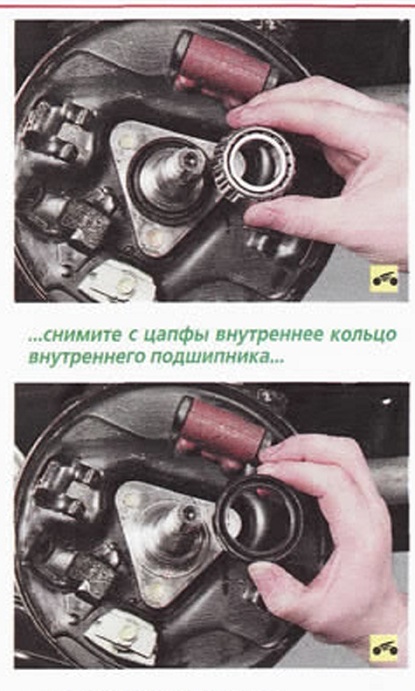

..а затем снимите сальник.
8. Если сальник и внутреннее кольцо остались в ступице, извлеките сальник, поддев его отверткой.

_Полезный совет

Заменяйте сальник новым при каждом снятии.

9. Выньте из ступицы внутреннее кольцо внутреннего подшипника.

10. Используя молоток и бородок, выбейте и выньте из ступицы наружные кольца подшипников.

_Примечание

Для выпрессовки наружных колец подшипников во внутренней полости корпуса ступицы тормозного барабана выполнены с каждой стороны по два паза, через которые открывается доступ к торцам колец.

11. Очистите от старой смазки внутреннюю полость ступицы и цапфу. На посадочных поверхностях под подшипники на цапфе и ступице не должно быть следов износа, сколов, забоин, задиров. При наличии указанных дефектов замените поврежденные детали.

12. Смажьте внутреннюю полость ступицы и цапфу смазкой для подшипников Литол-24 или ее импортным аналогом (Hytex ЕР-2 фирмы Texaco; Mobilux 2,3; ЕР2, ЕРЗ; Mobilgrease МР фирмы Mobil; Energrease L2; LS3 фирмы British Petroleum и др.).

13. Запрессуйте в ступицу наружные кольца подшипников оправками диаметром 46 мм (для наружного кольца наружного подшипника) и 51 мм (для наружного кольца внутреннего подшипника).

14. Заложите смазку в полость ступицы.

15. Установите в ступицу предварительно смазанное внутреннее кольцо внутреннего подшипника и запрессуйте сальник.

Примечание

Перед установкой сальника смажьте его рабочую кромку консистентной смазкой.

16. Установите тормозной барабан на цапфу.

17. Установите внутреннее кольцо наружного подшипника.

18. Установите шайбу и гайку ступицы.

19. Установите колесо.

20. Отрегулируйте подшипники (см. «Регулировка подшипников задней ступицы», С. 142).
