Таврия Нова / Славута. Подкапотное пространство

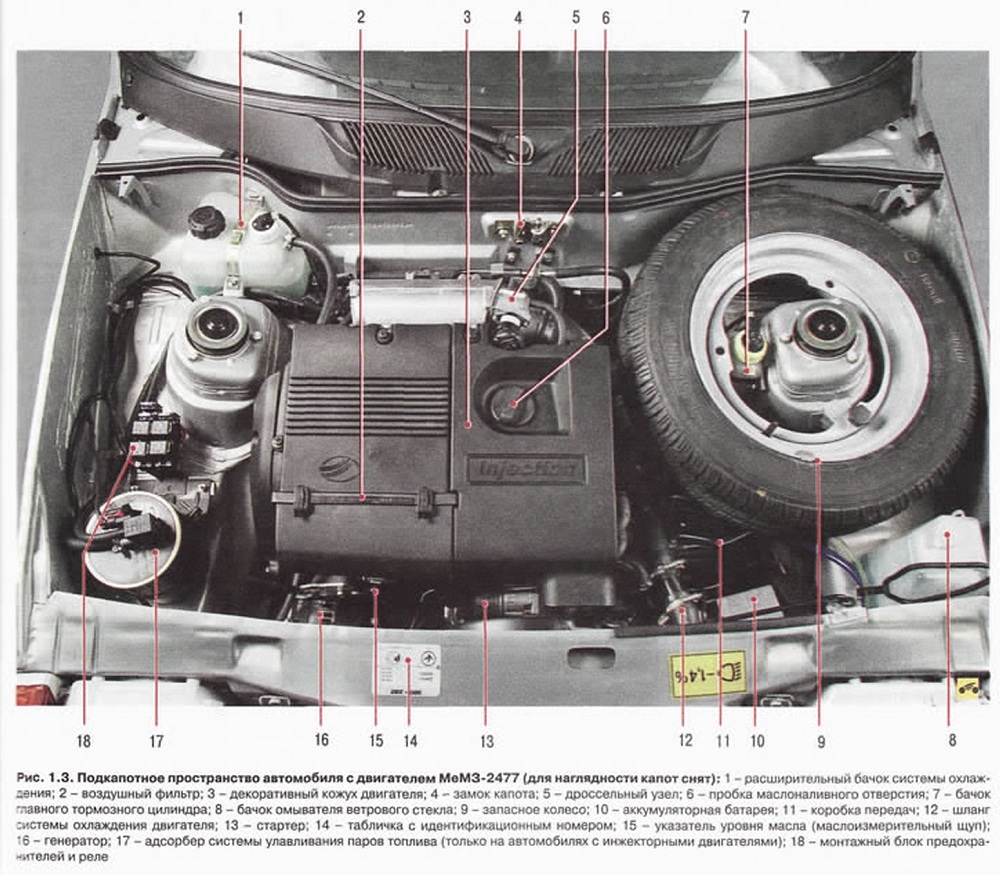

Рис. 1.3. Подкапотное пространство автомобиля с двигателем МоМЗ-2477 (для наглядности капот снят):

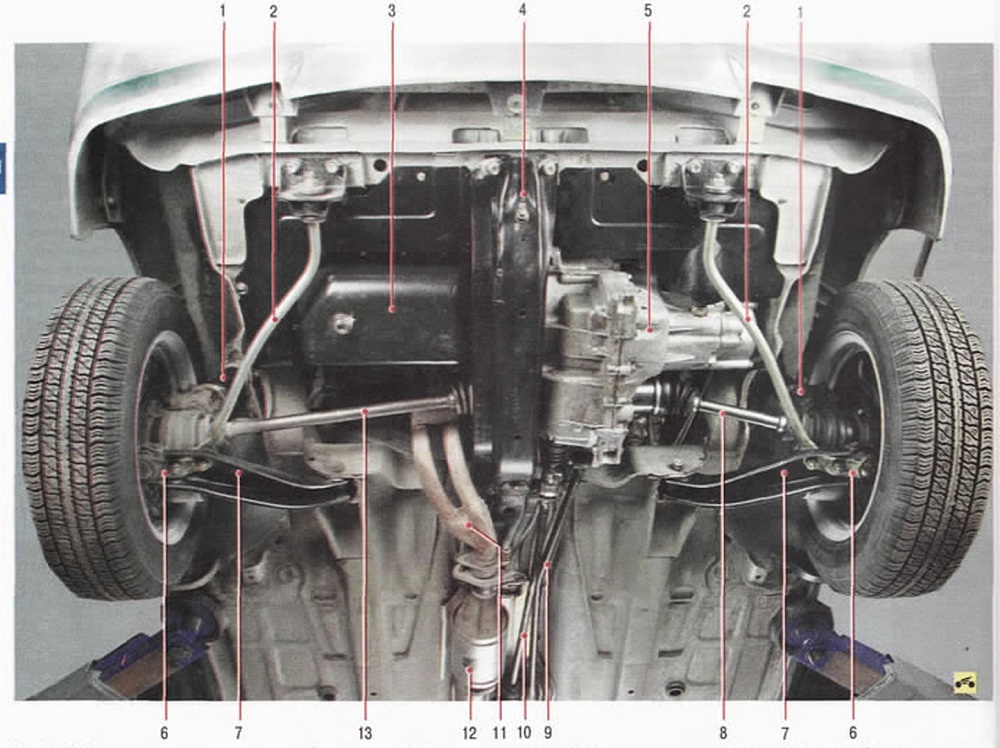

Рис. 1.4. Подкапотное пространство автомобиля (вид снизу) и основные агрегаты: 1 - амортизаторная стойка передней подвески; 2 - реактивная штанга: 3 - двигатель; 4 - защитный брус силового агрегата: 5 - коробка передам; 6 - шаровая опора передней подвески; 7 - рычаг передней подвески; 8 - привод левого переднего колеса; 9 - реактивная штанга механизма переключения передач; 10 - тяга управления коробкой передач; 11 - приемная труба: 12 - нейтрализатор отработавших газов (только на автомобилях с инжекторными двигателями) и дополнительный глушитель; 13 - привод правого переднего колеса

рис. 1.6. Основные агрегаты автомобиля (вид снизу сзади):
