VW Polo Sedan (2010+). Тормозная система

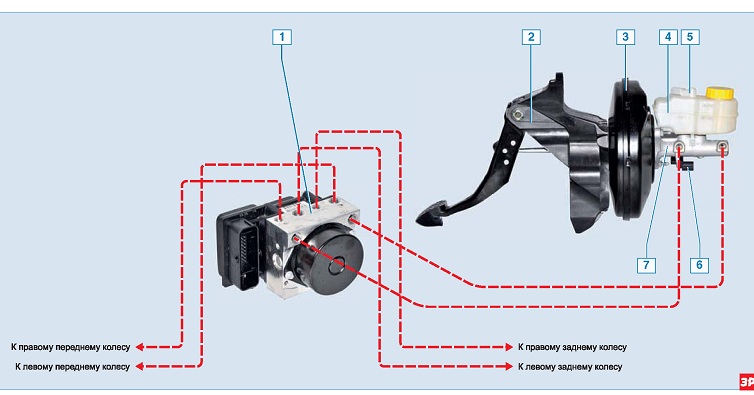

Элементы тормозной системы: 1 - блок ABS; 2 - педальный узел; 3 - вакуумный усилитель; 4 - бачок гидропривода; 5 - датчик уровня тормозной жидкости; 6 - выключатель сигналов торможения; 7 - главный тормозной цилиндр

Рабочая тормозная система — гидравлическая, двухконтурная, с диагональным разделением контуров, что повышает безопасность эксплуатации автомобиля. Один из контуров рабочей тормозной системы обеспечивает работу тормозных механизмов левого переднего и правого заднего колес, а другой - правого переднего и левого заднего колес.

В нормальном режиме, когда система исправна, работают оба контура. При отказе (разгерметизации) одного из контуров другой контур обеспечивает торможение автомобиля, хотя и с меньшей эффективностью. К рабочей тормозной системе относятся тормозные механизмы колес, педальный узел, вакуумный усилитель, главный тормозной цилиндр, бачок гидропривода, блок антибло-кировочной системы, а также соединительные трубки и шланги.

Педаль тормоза - подвесного типа. Вакуумный усилитель тормозов предназначен для снижения уси-

лия, которое необходимо приложить к педали тормоза при торможении автомобиля, за счет использования разрежения во впускном трубопроводе работающего двигателя. Усилитель расположен между педалью тормоза и главным тормозным цилиндром и крепится четырьмя гайками к кронштейну педального узла. Вакуумный усилитель неразборный, при выходе из строя его заменяют новым. Главный тормозной цилиндр крепится к корпусу вакуумного усилителя двумя гайками. Сверху на цилиндре установлен общий бачок гидропривода тормозной системы и сцепления, в котором находится запас жидкости. На корпусе бачка нанесены метки максимального и минимального уровней жидкости. В бачке установлен датчик уровня
жидкости, который при понижении уровня жидкости ниже отметки MIN включает сигнализатор в комбинации приборов. При нажатии педали тормоза поршни главного цилиндра перемещаются, создавая давление в гидроприводе, которое подводится по трубкам и шлангам к рабочим цилиндрам тормозных механизмов колес. Выключатель сигналов торможения герконного типа закреплен на нижней стороне главного тормозного цилиндра и реагирует на перемещение поршней внутри цилиндра. Его контакты замыкаются при нажатии педали тормоза и включают сигналы торможения, а также выдают сигнал электронному блоку управления двигателем о том, что началось торможение.

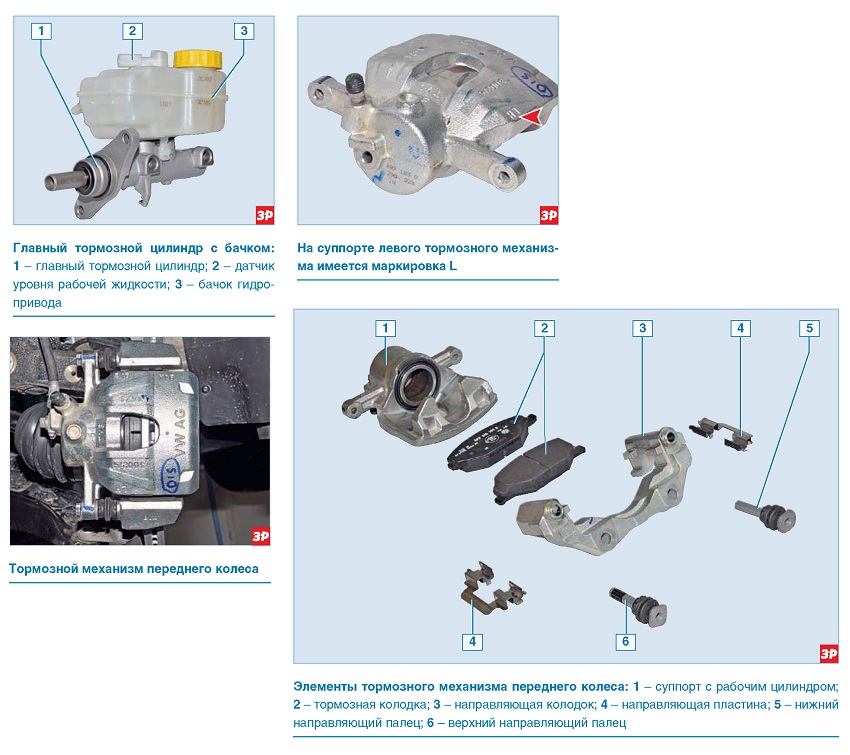

Тормозной механизм переднего колеса - дисковый, с плавающим
суппортом, включающим в себя однопоршневой колесный цилиндр. Для более эффективного охлаждения тормозной диск выполнен вентилируемым.

Тормозные механизмы левого и правого передних колес невзаимозаменяемые.

На суппорте правого тормозного механизма — маркировка R. Направляющая тормозных колодок прикреплена к поворотному кулаку,

а суппорт крепится двумя болтами к направляющим пальцам, установленным в отверстиях направляющей колодок. На пальцах установлены защитные чехлы. При торможении давление жидкости в гидроприводе тормозного механизма возрастает и поршень, выдвигаясь из колесного цилиндра, выполненного заодно целое с суппортом, прижимает внутреннюю тормозную колодку к диску. Затем суппорт (за счет перемещения направляющих пальцев в отверстиях направляющей колодок) сдвигается относительно диска, прижимая к нему наружную тормозную колодку. В корпусе цилиндра установлен поршень с уплотнительным резиновым кольцом. За счет упругости этого кольца между диском и колодками тормозного механизма поддерживается постоянный оптимальный зазор.

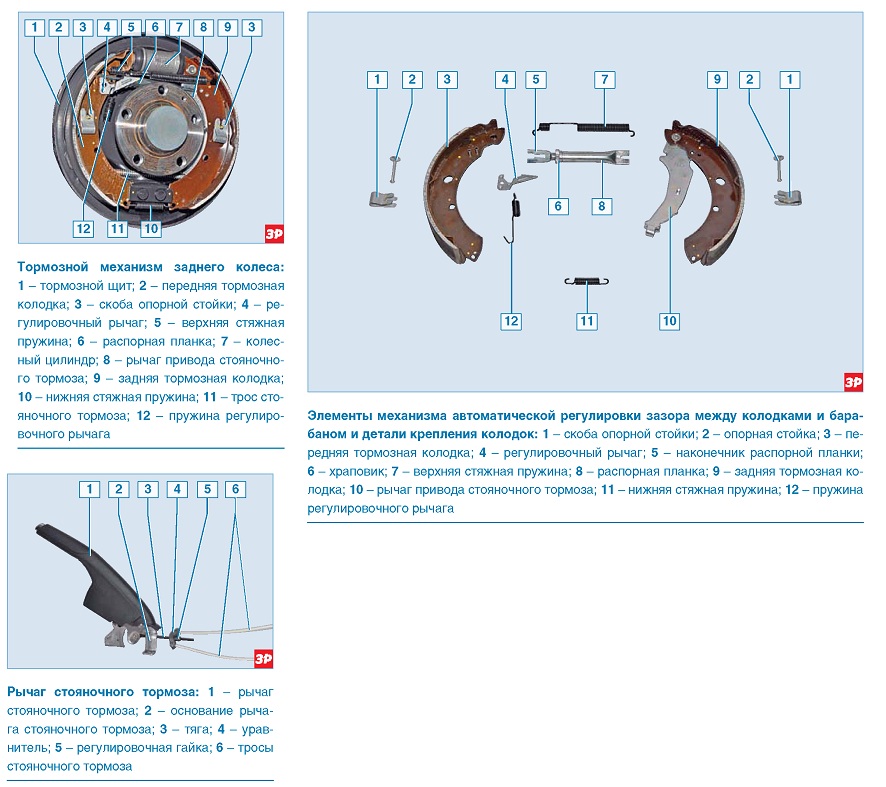

Задние тормозные механизмы имеют барабанную конструкцию. Барабанный тормозной механизм — с двухпоршневым колесным цилиндром, двумя тормозными колодками с автоматической регулировкой зазора между колодками и барабаном.

Механизм автоматической регулировки начинает работать при увеличении зазоров между колодками и тормозным барабаном. При нажатии педали тормоза колодки начинают расходиться и прижиматься к тормозному барабану, при этом выступ регулировочного рычага перемещается по впадине между зубьями храповика. При определенном износе колодок и нажатии педали тормоза регулировочному рычагу хватает хода, чтобы повернуть храповик на один зуб, тем самым увеличивая длину распорной планки и одновременно уменьшая зазор между колодками и барабаном. Так постепенное удлинение распорной планки автоматически поддерживает зазор между тормозным барабаном и колодками. Колесные цилиндры тормозных механизмов задних колес одинаковые. Передние колодки тормозных механизмов одинаковые, а задние различаются (на них зеркально-симметрично установлены несъемные рычаги привода стояночного тормоза).

Наконечник распорной планки и храповик тормозного механизма

левого колеса имеют правую резьбу. На аналогичных деталях правого тормозного механизма выполнена левая резьба. Распорные планки одинаковы для тормозных механизмов левого и правого колес. Регулировочные рычаги тормозного механизма левого и правого колес зеркально-симметричные.

Рычаг стояночного тормоза, закрепленный между передними сиденьями на туннеле пола, соединен с двумя тросами через тягу и уравнитель. Задние наконечники тросов соединены с рычагами привода стояночного тормоза, закрепленными на рычагах стояночного тормоза. Регулировка стояночного тормоза осуществляется вращением регулировочной гайки, расположенной на тяге.

Автомобили оснащаются антиблоки-ровочной системой тормозов (ABS). Тормозная жидкость из главного тормозного цилиндра поступает в блок ABS, а из него к тормозным механизмам всех колес.

Блок ABS, закрепленный в моторном отсеке на левом лонжероне, под вакуумным усилителем, состоит из гидравлического блока, модулятора, насоса и блока управления.

ABS действует в зависимости от сигналов датчиков скорости вращения колес. Датчики — индуктивного типа.

Датчик скорости вращения переднего колеса установлен в отверстии поворотного кулака. Задающий диск датчика совмещен со ступичным подшипником. Датчик скорости вращения заднего колеса установлен в отверстии фланца оси ступицы

заднего колеса. Задающий диск датчика закреплен на ступице заднего колеса.

При торможении автомобиля блок управления ABS определяет начало блокировки колеса и открывает соответствующий электромагнитный клапан модулятора для сброса давления рабочей жидкости в канале. Клапан открывается и закрывается несколько раз в секунду, поэтому убедиться в том, что ABS работает, можно по слабому дрожанию педали тормоза в момент торможения.

При возникновении неисправности в ABS тормозная система сохраняет работоспособность, но при этом возможна блокировка колес. В этом случае в память блока управления записывается соответствующий код неисправности, который считывается с помощью специального оборудования в сервисном центре.
