Лада ВАЗ-2110 (2111, 2112). Снятие и разборка модуля топливного насоса двигателя ВАЗ-21114, ВАЗ-21124

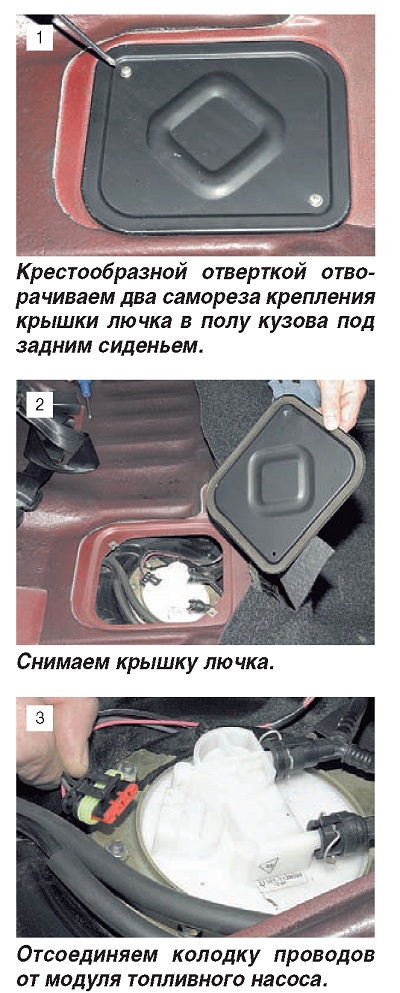

В салоне автомобиля поднимаем (а лучше вынимаем из салона) подушку заднего сиденья (см. "Снятие заднего сиденья и деталей его крепления").


Сбрасываем давление в системе питания (см. "Описание конструкции" в начале раздела).

Отсоединяем клемму "минусового" провода от вывода аккумуляторной батареи.

Дальнейшая разборка модуля топливного насоса не рекомендуется. Если топливный насос вышел из строя, лучше заменить модуль в сборе.

Номер модуля топливного насоса по каталогу — 21101-1139009.

Устанавливаем снятые детали и модуль топливного насоса на автомобиль в обратной последовательности. Перед установкой уплотнительных колец регулятора давления топлива наносим на них тонкий слой пластичной смазки или моторного масла.

Обратите внимание: установочная стрелка на крышке модуля топливного насоса (помечена синим) должна указывать назад (против хода автомобиля). Стрелки на выступах штуцеров (помечены красным) указывают направление движения топлива.

Установочная стрелка модуля топливного насоса (увеличено).
Топливопроводы надеваем на штуцеры модуля до щелчков пружинных фиксаторов. Подсоединив клемму "минусового" провода к выводу аккумуляторной батареи, пускаем двигатель и проверяем герметичность соединений модуля топливного насоса.
