Лада ВАЗ-2110 (2111, 2112). ПОДРУЛЕВОЙ ПЕРЕКЛЮЧАТЕЛЬ

Состоит из соединителя, закрепленного хомутом на кронштейне вала рулевого механизма, и двух переключателей. Левый переключатель включает указатели поворота и фары, а правый управляет работой омывателя и очистителей стекол. На соединителе подрулевого переключателя расположены подпружиненные контакты звукового сигнала.

Замыкаемые контакты подрулевого переключателя:

1 - рычаг переключателя указателей поворота и света фар. Если при включенном зажигании рычаг находится в положении:

1 - указатели поворота выключены; включен ближний свет фар, если переключателем наружного освещения включены под напряжение фары;

II - включены указатели левого поворота (не фиксированное положение);

III - включены указатели левого поворота (фиксированное положение);

IV - включены указатели правого поворота (не фиксированное положение);

V - включены указатели правого поворота (фиксированное положение);

VI - (на себя) включен дальний свет фар независимо от положения переключателя наружного освещения (не фиксированное положение);

VII - (от себя) включен дальний свет фар, если переключателем наружного освещения поставлены под напряжение фары (фиксированное положение).

2 - рычаг переключателя очистителей и омывателей стекол. Если рычаг находится в положении:

I - очиститель ветрового стекла выключен;

II - включен прерывистый режим работы очистителя ветрового стекла (не фиксированное положение);

III - включен прерывистый режим работы очистителя ветрового стекла (фиксированное положение);

IV - включена первая скорость очистителя ветрового стекла;

V - включена вторая скорость очистителя ветрового стекла;

VI - (на себя, независимо от положения рычага) включен омыватель ветрового стекла (не фиксированное положение);

VII* - включен очиститель заднего стекла (фиксированное положение); VIII* - включен дополнительно омыватель заднего стекла (не фиксированное положение).
* - для автомобилей 2111 и 2112.

Снятие подрулевого переключателя

Снимаем "минусовой" провод с аккумуляторной батареи.

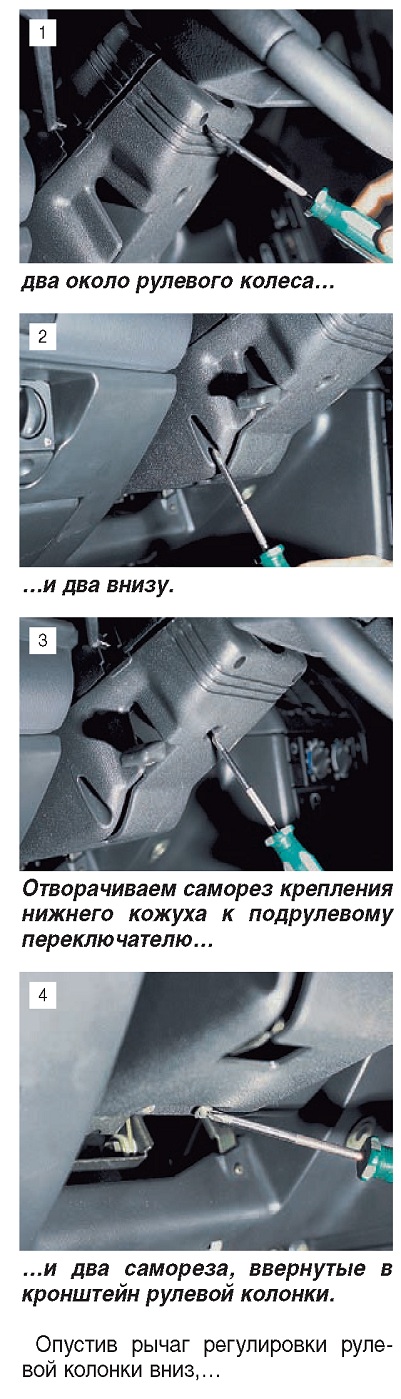

Крестообразной отверткой отворачиваем винты, соединяющие кожухи рулевой колонки:

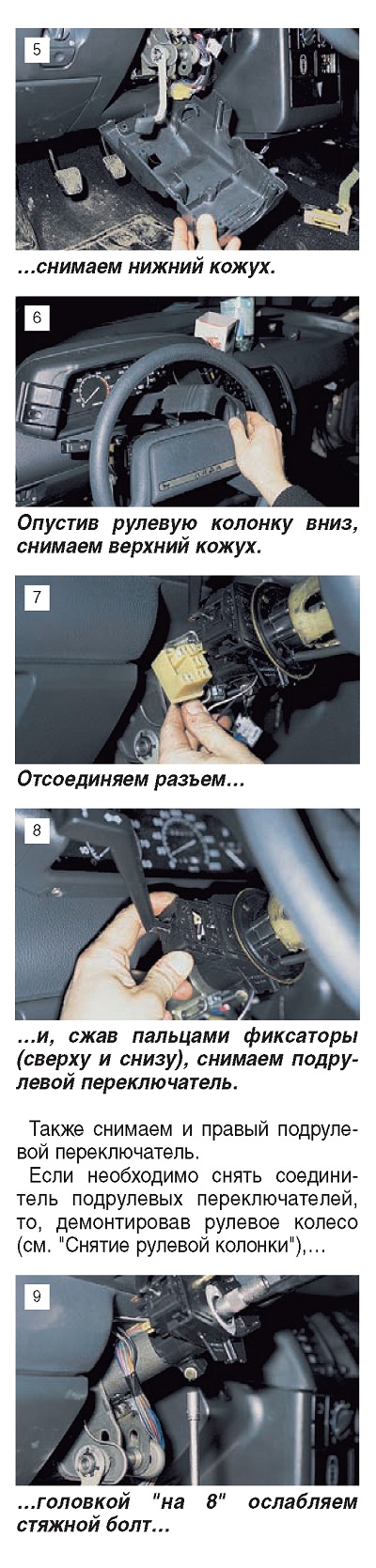

...и, отсоединив провода звукового сигнала, снимаем соединитель.
