Лада ВАЗ-2110 (2111, 2112). Задняя подвеска

Лада ВАЗ-2110 (2111, 2112). Задняя подвеска

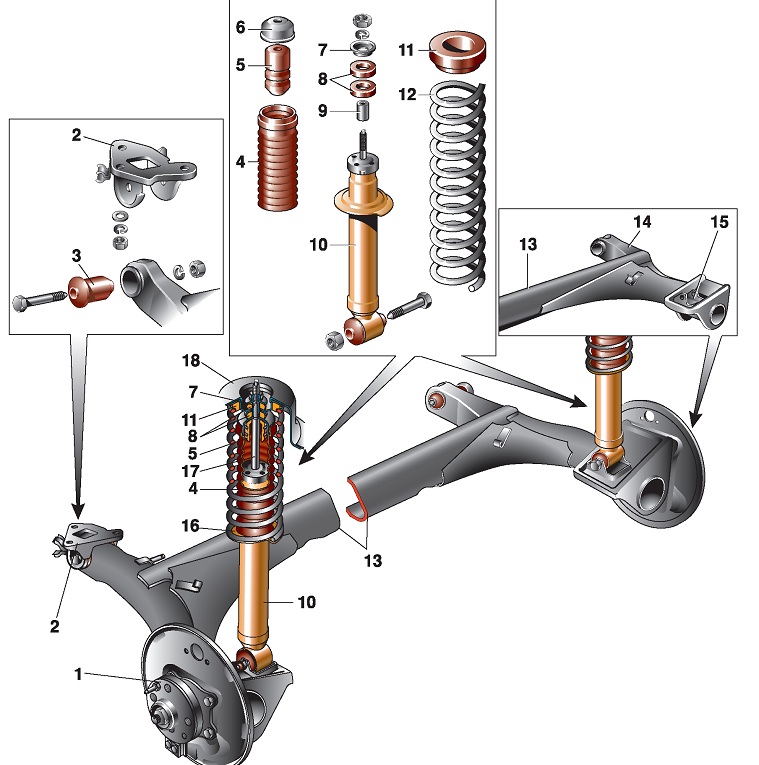

Детали задней подвески: 1 - ступица колеса; 2 - кронштейн крепления рычага подвески; 3 - сайлент-блок; 4 - кожух амортизатора; 5 - буфер хода сжатия; 6 - крышка кожуха; 7 - опорная шайба; 8 - подушки амортизатора; 9 - распорная втулка; 10 - амортизатор; 11 - резиновая прокладка; 12 - пружина задней подвески; 13 - соединитель рычагов; 14 - рычаг балки задней подвески; 15 - кронштейн крепления амортизатора; 16 - нижняя опорная чашка пружины; 17 - шток; 18 - верхняя опорная чашка пружины.

Описание конструкции

Задняя подвеска - зависимая, с цилиндрическими пружинами 12 и гидравлическими телескопическими амортизаторами 10 двустороннего действия.

Основной несущий элемент подвески - балка, состоящая из продольных рычагов 14 и соединителя 13, сваренных между собой через усилители. Сзади к рычагам подвески приварены кронштейны 15 с проушинами для
крепления амортизаторов 10 и фланцы для крепления осей задних колес и щитов тормозных механизмов. Спереди рычаги 14 снабжены приварными втулками с запрессованными в них сайлент-блоками 3. Через центральную втулку сайлент-блока проходит болт, соединяющий рычаг с кронштейном 2. Для крепления кронштейна к лонжерону кузова предусмотрены три приварных болта.

Пружина 12 подвески опирается нижним концом на чашку, приварен-

ную к резервуару амортизатора, а верхним - через резиновую прокладку 11 - на опору, приваренную изнутри к арке кузова.

Нижняя проушина амортизатора крепится болтом к кронштейну 15 рычага подвески, а его шток закреплен на верхней опоре пружины подвески через две резиновые подушки 8 (одна - снизу опоры, другая - сверху) и опорную шайбу 7 (под гайкой).

В ступице установлен двухрядный радиально-упорный шариковый под-

шипник, аналогичный подшипнику ступицы переднего колеса, но меньшего размера. Посадка подшипника на оси - переходная (с легкими натягом или зазором). В процессе эксплуатации подшипник не требует регулировки и пополнения смазки. Не допускается устранять возникший люфт подтяжкой гайки, подшипник следует заменить. При выпрессовке ступицы подшипник разрушается, поэтому не рекомендуется разбирать ступицу при исправном подшипнике.
