Лада ВАЗ-2110 (2111, 2112). Снятие внутреннего шарнира передних колес

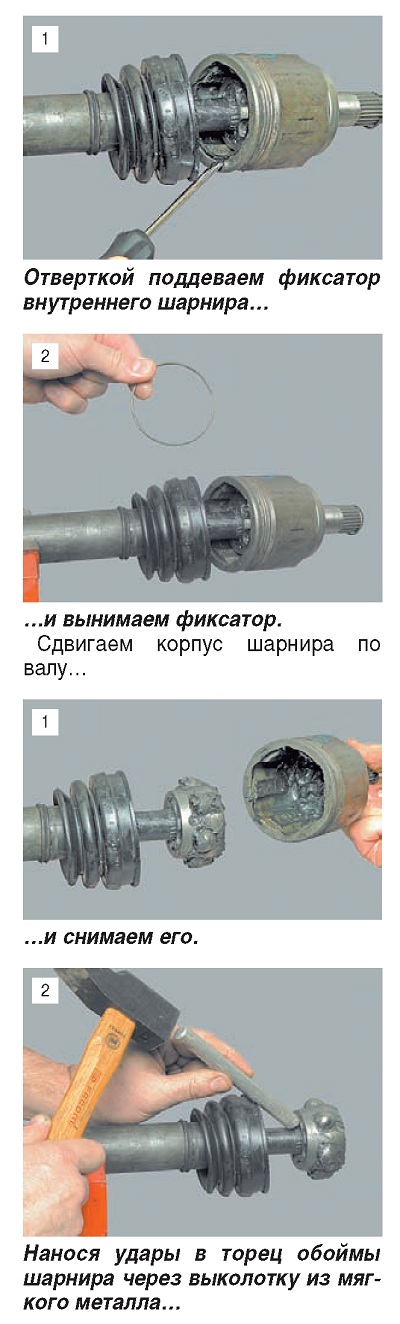

Работа аналогична снятию наружного шарнира.
При замене чехла шарнира надфилем помечаем взаимное положение корпуса,
обоймы и сепаратора шарнира для того, чтобы при сборке они заняли
прежние места.
...снимаем обойму с сепаратором и шариками.
Внимание! Выколотка не должна передавать усилие на сепаратор и шарики во
избежание их повреждения.
Поддев отверткой...
...вынимаем стопорное кольцо из проточки вала.
Снимаем защитный чехол шарнира с вала. Осматриваем детали шарнира.
Задиры, вмятины, трещины, следы коррозии не допускаются — такой шарнир
заменяем.
Очищаем вал от старой смазки и наносим на него тонкий слой новой.
Надеваем на вал новый чехол шарнира и устанавливаем в проточку вала
новое стопорное кольцо. Напрессовываем молотком с пластмассовым бойком
обойму в сборе с сепаратором и шариками на шлицевую часть вала.
Вкладываем в полости корпуса шарнира и чехла 80 г смазки ШРУС-4.
Надеваем корпус шарнира на внутреннюю часть шарнира по меткам и
устанавливаем фиксатор. Проверяем подвижность корпуса шарнира — он
должен перемещаться без заеданий.
Надеваем чехол на корпус шарнира и устанавливаем малый хомут.
Устанавливаем корпус шарнира приблизительно в среднее положение от его
продольного перемещения относительно вала.
Отверткой с тонким лезвием отводим край чехла от корпуса шарнира, чтобы
уравнять давление воздуха внутри и снаружи чехла.
Закрепляем чехол большим хомутом.
