Лада ВАЗ-2110 (2111, 2112). Замена ремня привода ГРМ на двигателе ВАЗ-2112

Поворачивая ролик, ослабляем натяжение ремня и снимаем заднюю его ветвь с зубчатого шкива выпускного распределительного вала, натяжного ролика и шкива насоса охлаждающей жидкости.

Снимаем ремень с зубчатых шкивов коленчатого и выпускного распределительного валов и опорного ролика.

Устанавливаем ремень в обратной последовательности.

Убеждаемся в совмещении установочных меток коленчатого и распределительных валов (см. рис.).

Надеваем зубчатый ремень на шкив коленчатого вала. Натягивая обе ветви ремня, заводим переднюю ветвь за опорный ролик, а заднюю, надев на шкив насоса охлаждающей жидкости, - за натяжной ролик. Затем надеваем ремень на шкивы распределительных валов.

Поворачивая натяжной ролик, натягиваем ремень и закрепляем ролик.

Провернув коленчатый вал в направлении вращения на два оборота, проверяем совмещение установочных меток.

Натяжение зубчатого ремня проверяем в средней части ветви между шкивами распределительных валов.

Прогиб ремня должен составлять 5,4±0,2 мм под нагрузкой 100 Н (10 кгс).

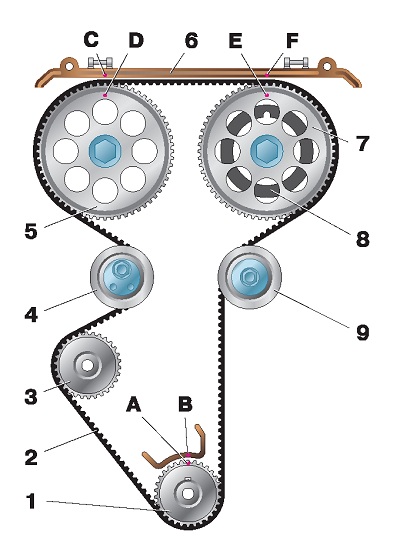

Схема привода распределительных валов: 1 - зубчатый шкив коленчатого вала; 2 - зубчатый ремень; 3 - шкив насоса охлаждающей жидкости; 4 - натяжной ролик; 5 - шкив выпускного распределительного вала; 6 - задняя защитная крышка зубчатого ремня; 7 - шкив впускного распределительного вала; 8 -кольцо для датчика фаз; 9 - опорный ролик; А - метка ВМТ на зубчатом шкиве коленчатого вала; В - установочная метка на крышке масляного насоса; C и F - установочные метки на задней защитной крышке зубчатого ремня; D - установочная метка на шкиве выпускного распределительного вала; Е - установочная метка на шкиве впускного распределительного вала.
