Chevrolet Niva (2009+). Снятие комбинации приборов, замена ламп

Снятие комбинации приборов, замена ламп Нива Шевроле (Ваз-2123)

Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Снимаем переключатель наружного освещения (см. «Замена выключателей и регуляторов», с. 307). Устанавливаем рулевую колонку в крайнее нижнее положение.

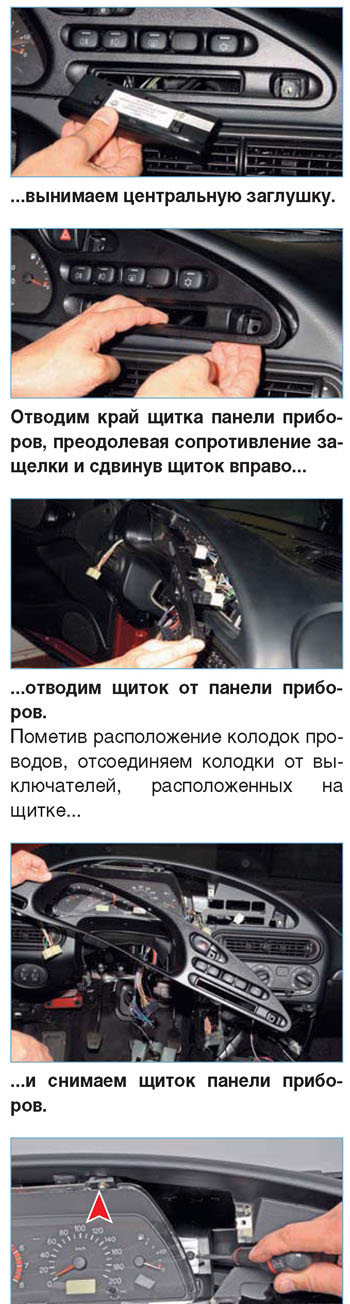

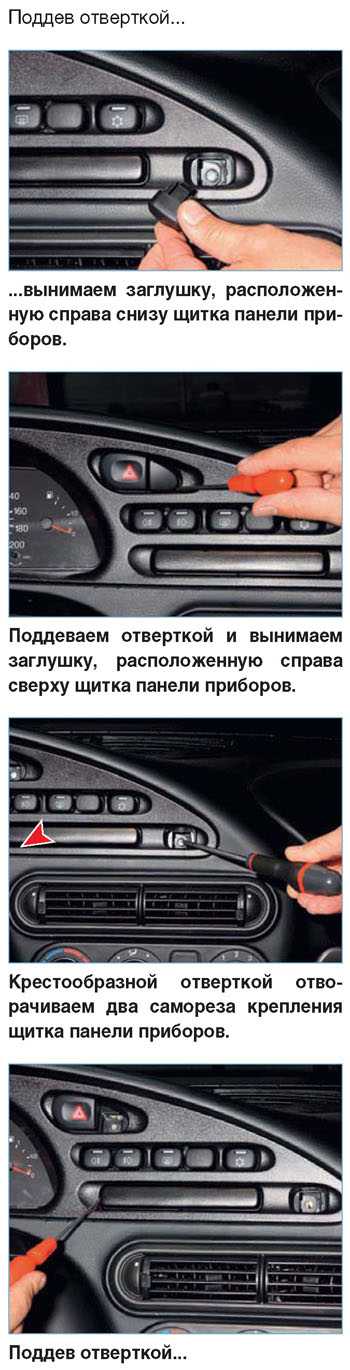

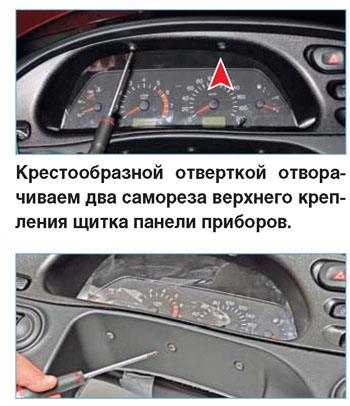

Крестообразной отверткой отворачиваем на 3-4 оборота три самореза нижнего крепления щитка панели приборов (для наглядности показано на снятой панели приборов).

Крестообразной отверткой отворачиваем два самореза крепления

комбинации приборов с правой стороны...

...и два самореза — с левой стороны комбинации.

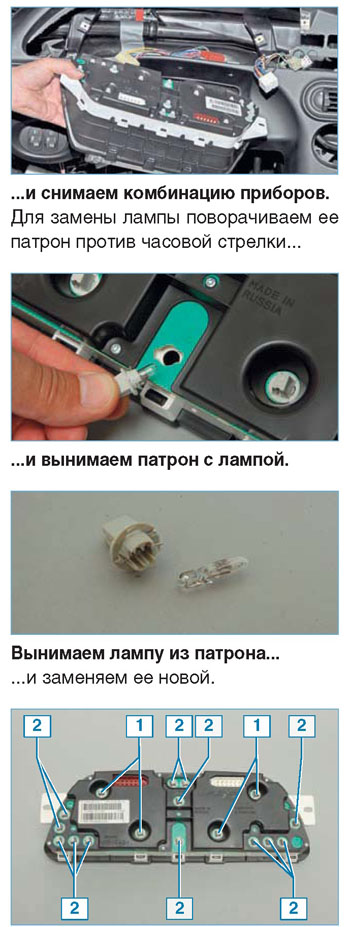

Наклонив комбинацию приборов, отводим ее от панели приборов. Отсоединяем две колодки проводов от разъемов комбинации приборов...

Лампы комбинации приборов: 1— лампы подсветки; 2 — контрольные лампы

Аналогично заменяем остальные лампы.

Устанавливаем комбинацию приборов в обратной последовательности.
