Chevrolet Niva (2009+). Разборка и сборка генератора

Разборка и сборка генератора Нива Шевроле (Ваз-2123)

Разбираем генератор для проверки и замены регулятора напряжения, выпрямительного блока, ротора, статора и подшипников.

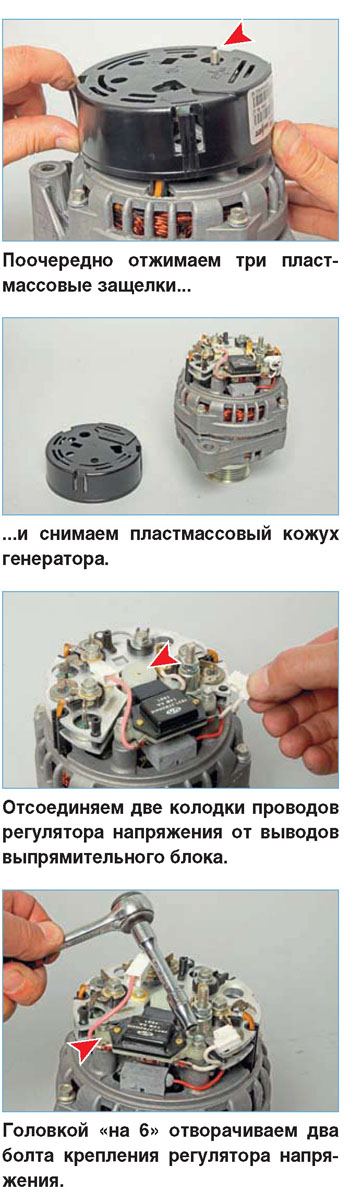

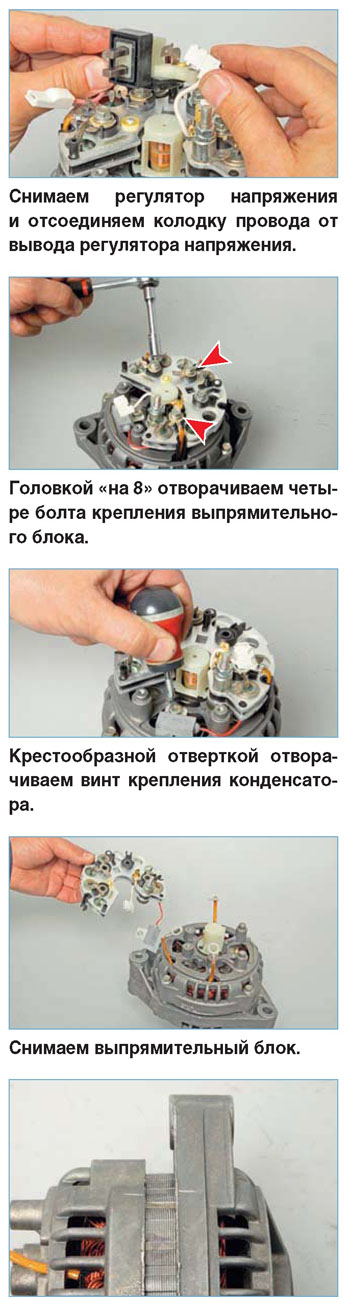

Замену регулятора напряжения можно выполнить на автомобиле,

не демонтируя генератор. При этом нужно снять рукава подвода воздуха к дроссельному узлу (см. «Снятие рукавов подвода воздуха к дроссельному узлу», с. 151). Для наглядности замену регулятора напряжения показываем на снятом генераторе.

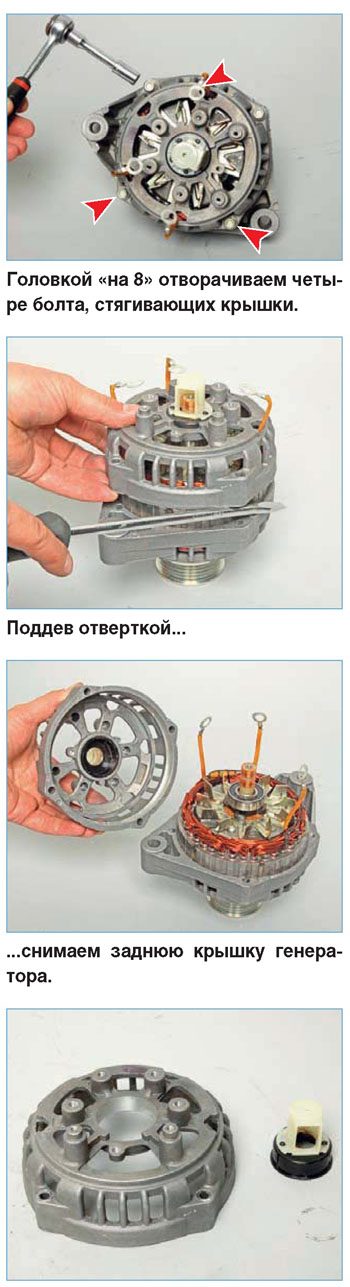

Помечаем взаимное положение статора и крышек генератора.

Вынимаем пластмассовую втулку подшипника из задней крышки.

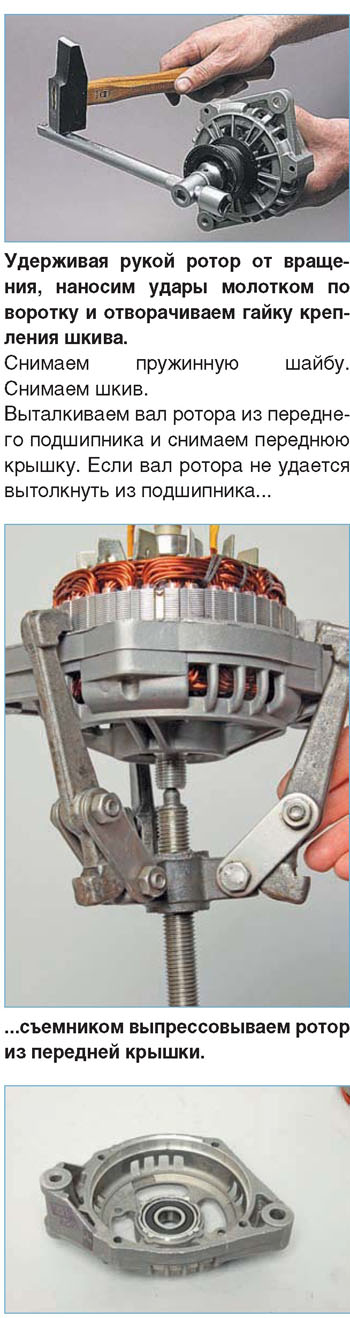

Надеваем на гайку крепления шкива головку «на 24» с воротком.

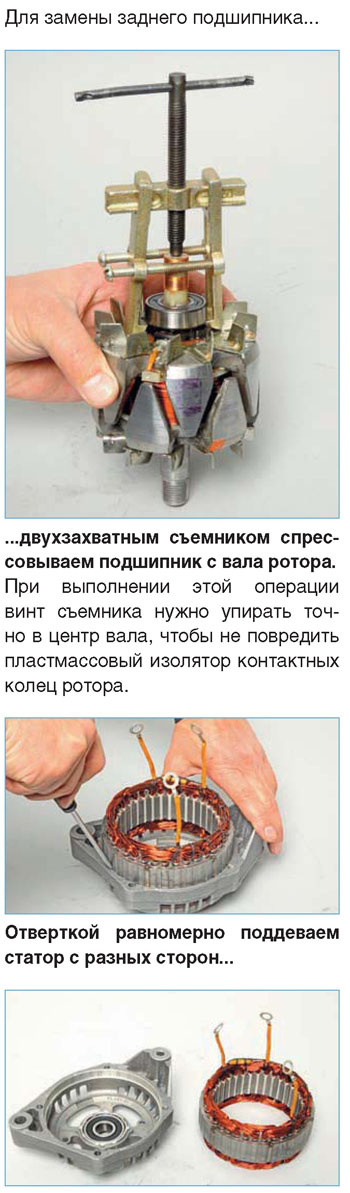

Передний подшипник заменяется только в сборе с передней крышкой генератора, т. к. он запрессован и завальцован в крышку.

... и вынимаем его из передней крышки генератора.

Сборку генератора выполняем в обратной последовательности.

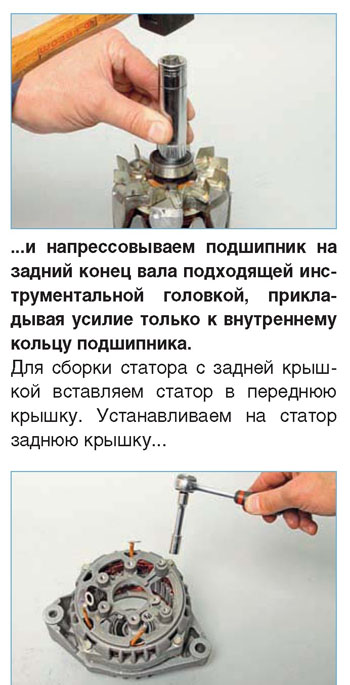

Для установки заднего подшипника опираем передний конец вала ротора о деревянный брусок...

...и, равномерно заворачивая стяжные болты, запрессовываем статор в переднюю крышку.
