Chevrolet Niva (2009+). Раздаточная коробка

Раздаточная коробка Нива Шевроле

Описание конструкции

Раздаточная коробка служит для изменения величины крутящего момента и распределения его между передним и задним мостами. Коробка имеет две передачи с передаточными числами 1,20 и 2,135. Передний и задний мосты приводятся постоянно и связаны меж-осевым дифференциалом, делящим крутящий момент поровну. Для повышения проходимости автомобиля дифференциал можно блокировать, при этом передний и задний приводные валы становятся жестко связанными между собой (их частоты вращения равны). Раздаточная коробка крепит-ся к полу кузова на трех кронштейнах — резинометаллических опорах. Корпусные детали раздаточной коробки отлиты из алюминиевого сплава и соединены между собой шпильками и гайками. В верхней части картера выполнен лючок, закрытый штампованной стальной крышкой. Передняя крышка центрируется на картере по двум установочным штифтам. Между крышками и картером расположены картонные прокладки (при ремонте вместо них можно использовать герметик-прокладку). Все валы уплотнены резинометаллическими манжетами (сальниками). Валик привода датчика скорости, штоки вилок переключения передач и блокировки дифференциала уплотнены резиновыми кольцами. В передней крышке выполнены два отверстия — заливное (оно же контрольное) и сливное.

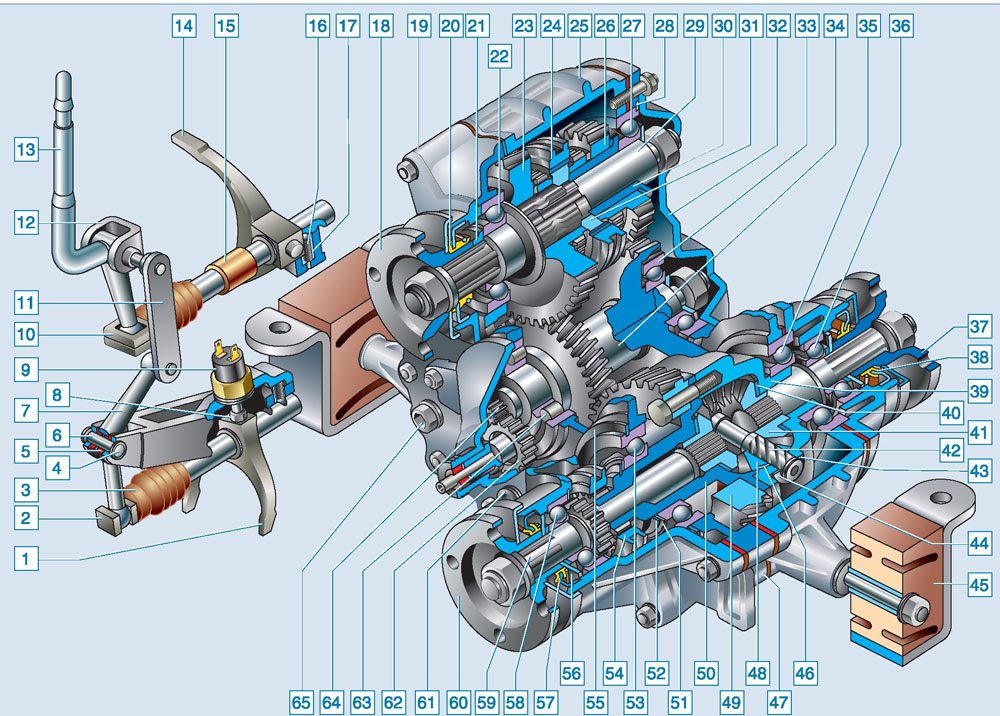

Раздаточная коробка с приводом: 1 — вилка муфты блокировки дифференциала; 2 — шток вилки блокировки дифференциала; 3 — защитный чехол штока; 4 — стопорная шайба; 5 — втулка оси рычага; 6 — ось рычага; 7 — рычаг блокировки дифференциала; 8 — стопорный болт вилки; 9 — выключатель контрольной лампы блокировки дифференциала; 10 — шток вилки переключения передач; 11 — тяга рычага блокировки дифференциала; 12 — вилка кронштейна рычага управления; 13 — рычаг управления; 14 — вилка муфты переключения передач; 15 — дистанционная втулка; 16 — пружина и шарик фиксатора; 17 — втулка пружины фиксатора; 18 — фланец ведущего вала; 19 — передняя крышка; 20 — сальник ведущего вала; 21 — упорное кольцо подшипника; 22 — передний подшипник ведущего вала; 23 — шестерня высшей передачи; 24 — муфта переключения передач; 25 — картер раздаточной коробки; 26 — шестерня низшей передачи; 27 — задний подшипник ведущего вала; 28 — установочное кольцо заднего подшипника ведущего вала; 29 — ведущий вал; 30 — втулка; 31 — ступица; 32 — задняя крышка; 33 — задний подшипник промежуточного вала; 34 — промежуточный вал; 35 — задний подшипник дифференциала; 36 — подшипник вала привода заднего моста; 37 — фланец; 38 — сальник вала привода заднего моста; 39 — задний корпус дифференциала; 40 — опорная шайба шестерни; 41 — шестерня привода заднего моста; 42 — ось сателлитов; 43 — стопорное кольцо; 44 — пружинная шайба; 45 — боковой кронштейн подвески; 46 — упорная шайба сателлита; 47 — картер привода переднего моста; 48 — сателлит; 49 — ведомая шестерня дифференциала; 50 — передний корпус дифференциала; 51 — стопорное кольцо; 52 — пружинная шайба; 53 — передний подшипник корпуса дифференциала; 54 — муфта блокировки дифференциала; 55 — установочное кольцо переднего подшипника дифференциала; 56 — маслоотражатель; 57 — сальник вала привода переднего моста; 58 — подшипник вала привода переднего моста; 59 — вал привода переднего моста; 60 — фланец вала привода переднего моста; 61 — пробка слива масла; 62 — ведомая шестерня привода датчика скорости; 63 — роликовый подшипник промежуточного вала; 64 — ведущая шестерня привода датчика скорости; 65 — заливная пробка

Ведущий вал установлен на двух шариковых подшипниках, наружные кольца которых размещены в гнездах передней крышки и картера. Внутреннее кольцо переднего подшипника зажато между буртиком вала и упорным кольцом само-контрящейся гайкой фланца вала. Внутреннее кольцо заднего подшипника зажато между буртиком вала и упорной шайбой, расположенной под гайкой заднего конца вала. Гайку стопорят, вдавливая

ее кромку в пазы на валу. Ведущий вал зафиксирован от осевого смещения установочным кольцом в проточке на внешнем кольце заднего подшипника, зажатым между картером и задней крышкой. На ведущем валу расположены две ведущие шестерни.

Передняя (большая) — высшей передачи, она свободно вращается на термообработанной шейке вала. Задняя (меньшая) — низшей передачи, свободно вращается на термообработанной втулке, установленной на валу с натягом. Шестерни имеют по два венца. Косозубые (большие) венцы находятся в постоянном зацеплении с соответствующими шестернями промежуточного вала, а с прямозубыми (малыми) венцами соединяется муфта переключения передач при включении передачи. Муфта перемещается по ступице, жестко посаженной на шлицах вала между ведущими шестернями. В среднем
положении муфты обе передачи выключены («нейтраль») и крутящий момент от двигателя не передается на колеса.

Промежуточный вал представляет собой блок двух косозубых шестерен, находящихся в постоянном зацеплении с шестернями ведущего вала. Передняя шестерня, кроме того, находится в зацеплении и с ведомой шестерней, закреп -ленной на корпусе дифференциала. Промежуточный вал вращается в двух подшипниках: передний — роликовый, задний — шариковый. От осевого смещения вал зафиксирован установочным кольцом в канавке наружного кольца заднего подшипника, которое зажато между картером и задней крышкой (так же, как и у ведущего вала). В переднем торце вала запрессована стальная ведущая шестерня привода датчика скорости. Ведомая шестерня — пластмассовая, установлена на валике, вращающемся во втулке корпуса привода датчика скорости. Корпус закреплен на передней крышке раздаточной коробки.

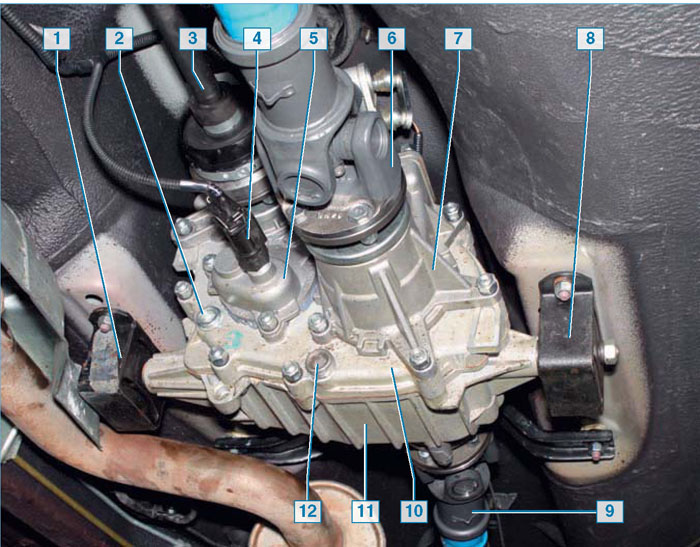

Вид на переднюю сторону раздаточной коробки: 1 — правый кронштейн подвески; 2 — заливная пробка; 3 — промежуточный вал; 4 — датчик скорости; 5 — корпус привода датчика скорости; 6 — передний карданный вал; 7 — крышка картера привода переднего моста; 8 — левый кронштейн подвески; 9 — задний карданный вал; 10 — передняя крышка раздаточной коробки; 11 — картер раздаточной коробки; 12 — пробка сливного отверстия

Вал привода переднего моста передним концом опирается на шариковый подшипник в картере привода переднего моста. Картер привода переднего моста закреплен на передней крышке раздаточной коробки. Внутреннее кольцо подшипника зажато между буртиком вала и упорным кольцом само-контрящейся гайкой фланца вала. От осевого смещения подшипник зафиксирован стопорным кольцом, входящим в канавку картера привода переднего моста. Задний шлицевой конец вала соединен с шестерней привода переднего моста дифференциала. Прямозубая шестерня на валу служит для блокировки дифференциала. Конструкция и установка вала привода заднего моста аналогична, но на нем нет шестерни.

Корпус дифференциала выполнен разъемным, обе его части соединены шестью болтами. Эти же болты крепят и ведомую шестерню к корпусу дифференциала. Корпус дифференциала установлен на двух шариковых подшипниках. Внутреннее кольцо переднего подшипника удерживается от смещения распорной пружинной шайбой, опирающейся на стопорное кольцо в проточке корпуса дифференциала. В канавку на внешнем кольце подшипника входит установочное кольцо, зажатое между передней крышкой раздаточной коробки и картером привода переднего моста. Таким образом, корпус дифференциала удерживается от осевого смещения передним подшипником; задний подшипник не зафиксирован. На передней части корпуса дифференциала выполнены шлицы, по которым перемещается муфта блокировки. При включении блокировки муфта соединяется с шестерней на валу привода переднего моста, соединяя его с корпусом дифференциала.

В отверстиях корпуса дифференциала установлена ось сателлитов, удерживаемая двумя стопорными кольцами. Под одним из колец находится пружинная шайба, препятствующая осевому перемещению оси сателлитов. Сателлиты (конические шестерни), расположенные на оси, находятся в постоянном зацеплении с шестернями привода мостов. Между корпусом дифференциала и сателлитами установлены опорные шайбы. Их толщина подбирается так, чтобы осевой зазор шестерен привода мостов не превышал 0,10 мм, а момент сопротивления вращению — 14,7 Н-м.

Управление раздаточной коробкой — ручное, с механическим рычажным приводом. Водитель переключает передачи и включает блокировку дифференциала одним рычагом. Нижним концом рычаг
связан со штоком переключения передач, а через тягу, соединенную с осью рычага, — со штоком блокировки дифференциала. Другим концом каждый шток соединен с вилкой соответствующей муфты (переключения передач или блокировки дифференциала), и это соединение стопорится болтом. Каждый шток на выходе из коробки уплотнен и защищен от пыли резиновым гофрированным чехлом. Для фиксации привода в выбранном положении служит шариковый фиксатор — подпружиненный шарик входит в пазы на штоках. На штоке переключения передач их три — для «нейтрали», высшей и низшей передач, на штоке блокировки дифференциала — два («включено» и «выключено»). В крышку привода переднего моста ввернут выключатель, замыкающий цепь контрольной лампы при включении блокировки дифференциала.

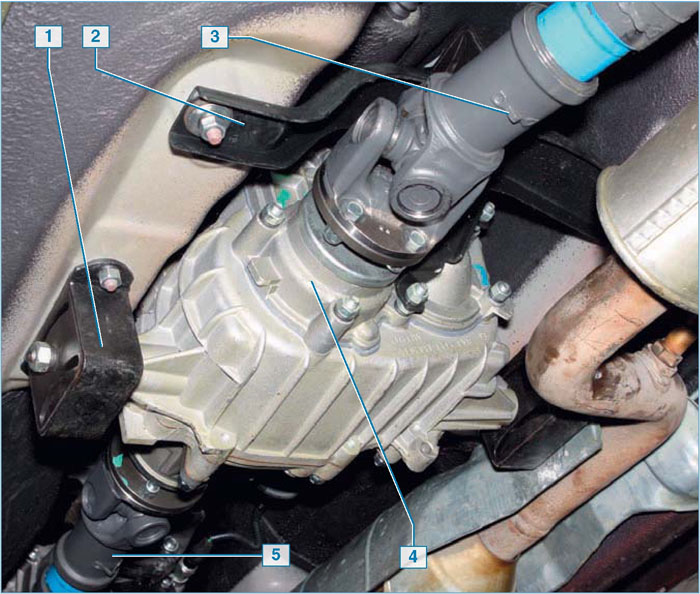

Вид на заднюю сторону раздаточной коробки: 1 — левый кронштейн подвески; 2 — поперечина заднего кронштейна подвески; 3 — задний карданный вал; 4 — задняя крышка раздаточной коробки; 5 — передний карданный вал
