Снятие и регулировка привода управления механизмом выбора передач Chevrolet Niva (2009+)

Работу проводим на смотровой канаве или эстакаде.

Снимаем промежуточный вал (см. «Снятие промежуточного вала», с. 196).

Снимаем облицовку туннеля пола (см. «Снятие облицовки туннеля пола», с. 331).

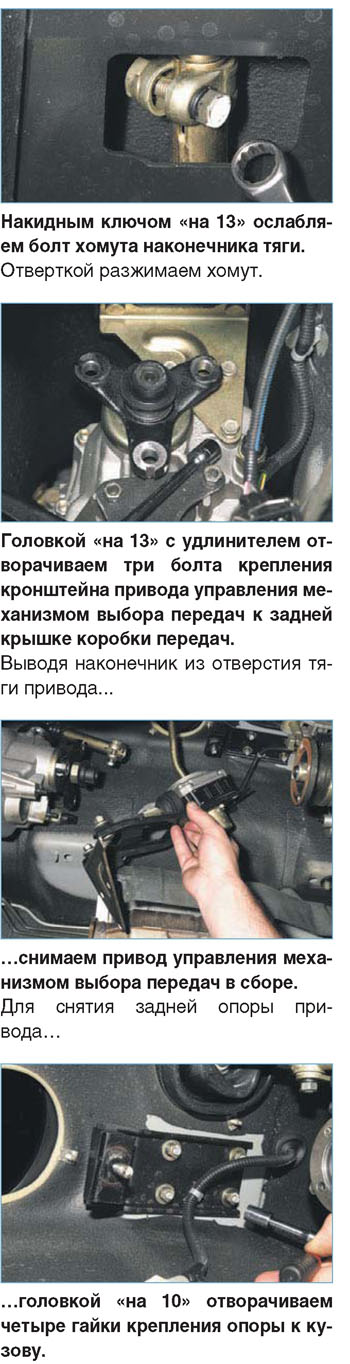

Ключом «на 17» отворачиваем гайку крепления привода управления механизмом выбора передач к задней опоре.

Под гайкой установлены пружинная и плоская шайбы, а также распорная втулка.

Отвернув гайки крепления задней опоры силового агрегата, опускаем задний конец коробки передач (см. «Замена опор силового агрегата», с. 121).

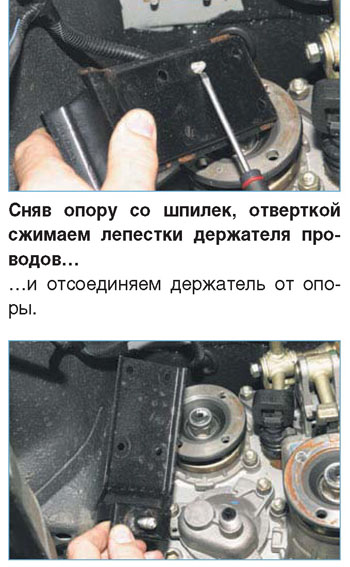

Снимаем заднюю опору привода управления механизмом выбора передач.

Устанавливаем привод в обратной последовательности. Тягу привода управления коробкой передач переводим в нейтральное положение.

При установке привода удерживаем рычаг переключения передач в положении, определяемом следующими размерами (в мм): Д = 1,5 ± 0,5; Е = 1± 0,5; (см. рис. «Привод управления механизмом выбора передач» с. 178). В этом положении рычага затягиваем болт хомута тяги привода управления моментом 24,5 Н м (2,5 кгс-м).
