Сцепление Chevrolet Niva (2009+)

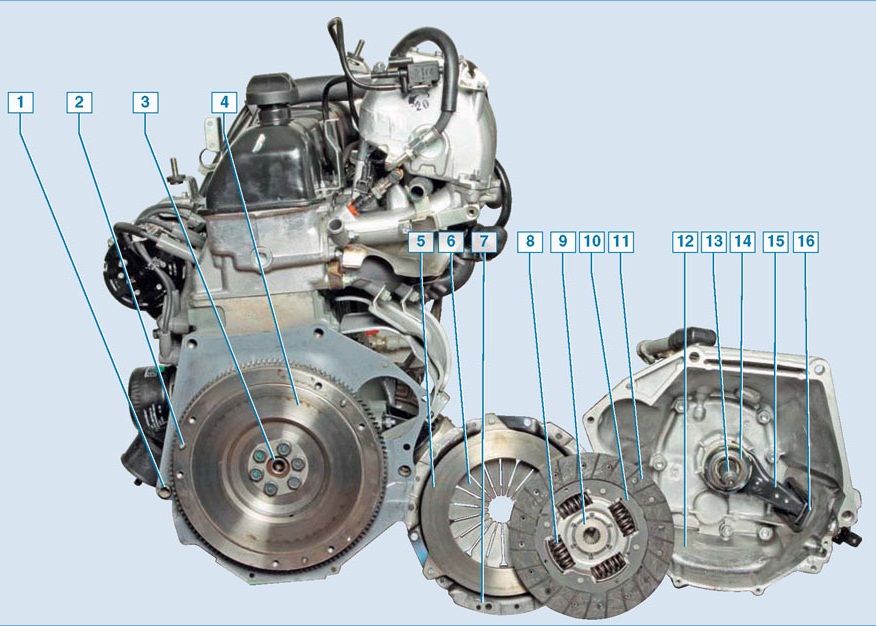

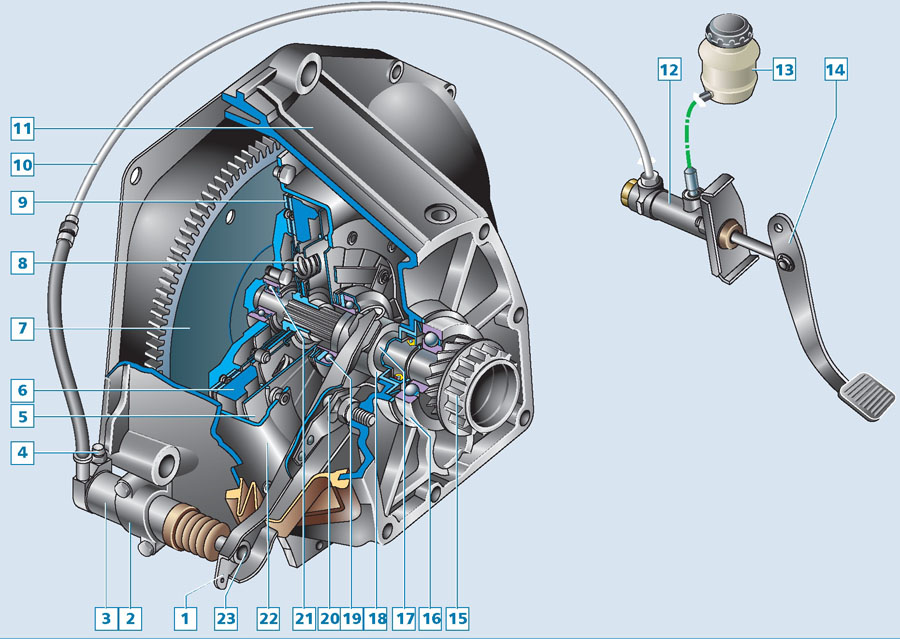

Сцепление — однодисковое, сухое, с центральной нажимной пружиной диафрагменного типа. Оно расположено в алюминиевом картере, прикрепленном болтами к блоку цилиндров двигателя и конструктивно объединенном с коробкой передач. Привод сцепления гидравлический, беззазорный, с автоматической компенсацией износа фрикционных накладок ведомого диска. Кожух сцепления соединен с маховиком шестью болтами. В ма-
ховике установлены три штифта, которые при установке входят в соответствующие отверстия кожуха, центрируя его. Тремя парами упругих стальных пластин с заклепками кожух соединен с нажимным диском. Этот узел в сборе (корзина сцепления) отбалансирован на стенде, поэтому заменять его следует целиком. Замена необходима при сильном износе поверхности нажимного диска или осадке пружины.
Ведомый диск в сборе с пружинным демпфером крутильных колебаний установлен между маховиком и нажимным диском «корзины» и может перемещаться по шлицам первичного вала коробки передач. Диск заменяют при осевом биении в зоне накладок более 0,5 мм, при их растрескивании, задирах или неравномерном износе, а также если расстояние от поверхности накладки до заклепок менее 0,2 мм.


Вилка выключения сцепления — стальная, штампованная, находится в картере сцепления и качается на шаровой опоре (под нее на вилке выполнено углубление). К шаровой опоре вилка поджимается пластинчатой пружиной (приклепанной в средней части вилки). Внутренние концы вилки упираются в муфту подшипника выключения сцепления и поджимаются к нему фигурной пружиной. В отверстие наружного конца вилки входит толкатель рабочего цилиндра гидропривода сцепления. Внутренняя пружина рабочего цилиндра постоянно поджимает (через его толкатель и вилку выключения сцепления) подшипник выключения сцепления к лепесткам диафрагменной пружины кожуха. Подшипник выключения сцепления установлен на муфте, кото-
рая при включении выключении сцепления перемещается по направляющей втулке. Подшипник не требует обслуживания и смазки. Его заменяют в случае усиления шума при выключении сцепления.

Педаль сцепления подвешена на оси в кронштейне педального узла. Для возврата педали в исходное положение служит оттяжная пружина.

Педаль шарнирно соединена

с толкателем, который входит в выемку поршня главного цилиндра гидропривода сцепления. Главный цилиндр закреплен в моторном отсеке на двух шпильках, приваренных к кронштейну педального узла. Главный цилиндр соединен стальной трубкой и армированным резиновым шлангом с рабочим цилиндром, закреплен-
ным на картере сцепления с помощью кронштейна.

При нажатии педали сцепления поршень главного цилиндра перемещается и передает давление через рабочую жидкость на поршень рабочего цилиндра, который через толкатель воздействует на вилку и муфту выключения сцепления. В гидроприводе сцепления используется тормозная жидкость DOT-4. Ее запас находится в бачке гидропривода, соединенном с главным цилиндром резиновым шлангом. Под пробкой бачка находится резиновая гофрированная диафрагма, изолирующая полость бачка от атмосферной влаги и пыли. Для прокачки гидропривода (при замене его деталей или смене жидкости) предусмотрен штуцер на рабочем цилиндре.
