Система выпуска отработавших газов Chevrolet Niva (2009+)

Описание конструкции

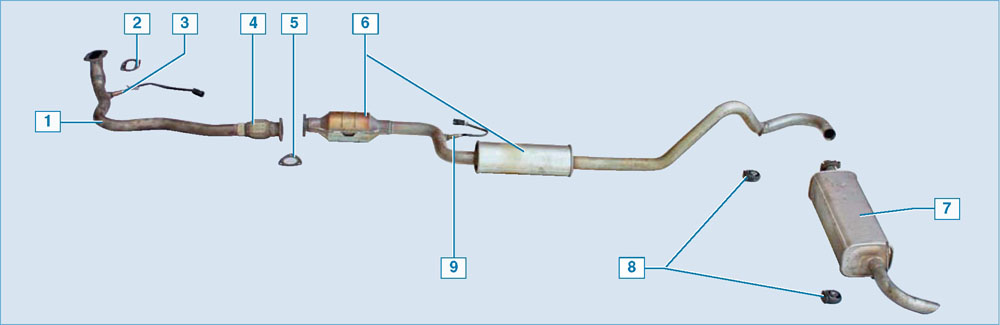

Система выпуска отработавших газов состоит из выпускного коллектора, приемной трубы, каталитического нейтрализатора с дополнительным глушителем и основного глушителя. К фланцу выпускного коллектора на четырех шпильках крепится фланец приемной трубы. Соединение уплотнено термостойкой металлоармированной прокладкой. Гайки крепления — латунные или омедненные и зафиксированы от отворачивания стопорными пластинами (одна на две гайки), края которых отогнуты на грани гаек. В приемную трубу вварена резьбовая втулка под управляющий датчик концентрации кислорода (лямбда-зонд). Приемная труба дополнительно прикреплена хомутом к кронштейну коробки передач. В заднюю часть приемной трубы вварен металлокомпенсатор сильфонного типа, позволяющий силовому агрегату совершать колебания на опорах, не передавая их на систему выпуска.

К заднему фланцу приемной трубы тремя болтами с гайками крепится фланец каталитического нейтрализатора отработавших газов. Между фланцами установлена уплотнительная прокладка. Нейтрализатор служит для уменьшения выбросов в атмосферу оксида углерода и оксидов азота. Он состоит из керамических блоков со множеством пор, покрытых так называемыми катализаторами дожига: родием, палладием, платиной. Проходя через поры нейтрализатора, токсичный оксид углерода (СО) превращается в малотоксичный диоксид (СО2), а оксиды азота восстанавливаются до безвредного азота. Степень очистки газов в исправном нейтрализаторе достигает 90-95 %. Для нормальной работы нейтрализатора состав отработавших газов (в частности содержание в них кислорода) должен находиться в строго заданных пределах. Эту функцию выполняет контроллер, изменяя количество подаваемого топлива в зависимости от показаний управляющего датчика концентрации кислорода. В трубу, соединяющую нейтрализатор с дополнительным глушителем, вварена втулка под диагностический датчик концентрации кислорода (см. «Система управления двигателем», с. 132).
Нейтрализатор и датчики весьма чувствительны к соединениям свинца, — «отравившись» ими, они перестают работать. Поэтому категорически запрещается эксплуатация автомобиля (даже кратковременная) на этилированном бензине. Другая причина выхода из строя нейтрализатора — перебои в системе зажигания: несгоревшее топливо догорает в нейтрализаторе, повреждая его блоки. Это может привести к закупорке выпускной системы и остановке двигателя (или сильной потере мощности). Основной глушитель расположен в задней части кузова. Трубы дополнительного и основного глушителей подвешены к кронштейнам кузова на двух резиновых подушках. Для защиты пола кузова от чрезмерного нагрева над нейтрализатором и дополнительным глушителем установлены защитные экраны. Обслуживание системы выпуска заключается в осмотре труб и глушителей на предмет коррозии, замене вышедших из строя деталей, подтяжке соединений и периодической замене датчиков.
