Снятие цепи и звездочек привода ГРМ  Chevrolet Niva (2009+)

Снимаем крышку головки блока цилиндров. Поворачиваем коленчатый вал до момента совпадения метки (лунки) на звездочке распределительного вала с меткой на корпусе подшипников распределительного вала (см. «Снятие распределительного вала и рычагов привода клапанов», с. 103). Снимаем шкив привода вспомогательных агрегатов (см. «Замена переднего сальника коленчатого вала», с. 107). Снимаем звездочку с цепью с распределительного вала (см. «Снятие распределительного вала и рычагов привода клапанов», с. 103). Снимаем цепь со звездочки.

Для наглядности операции по снятию цепи показываем на демонтированном двигателе.

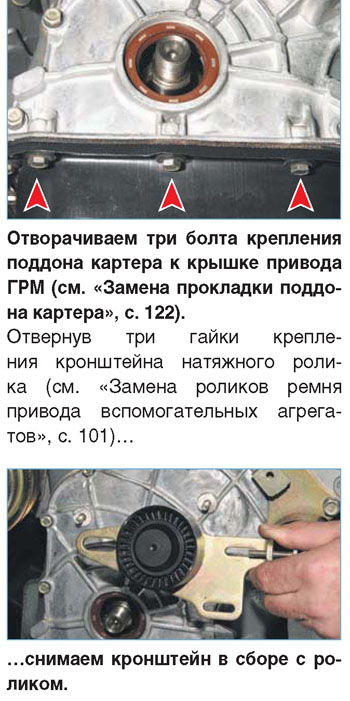

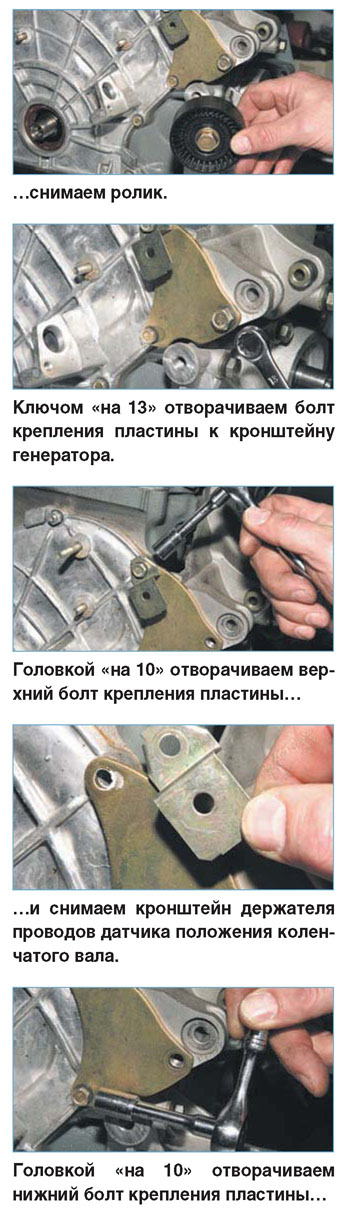

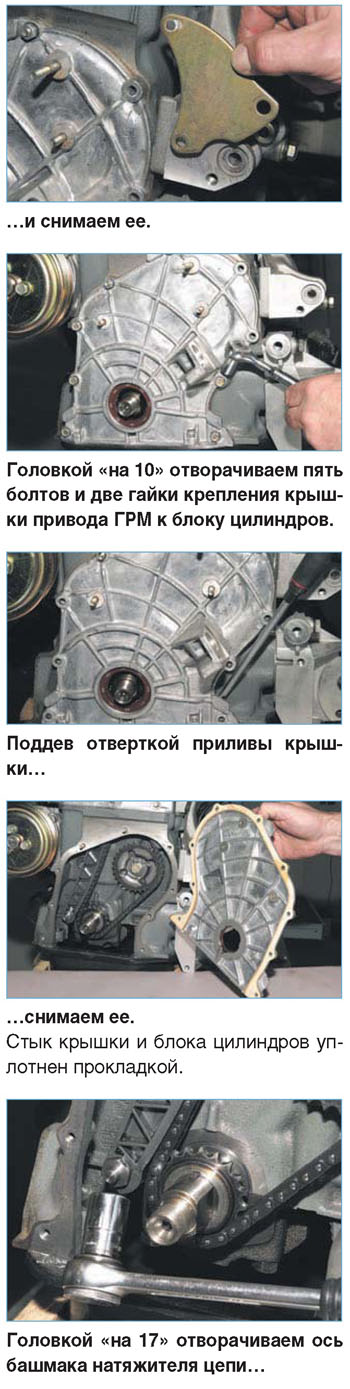

Отвернув болт крепления опорного ролика (см. «Замена роликов ремня привода вспомогательных агрегатов», с. 101).

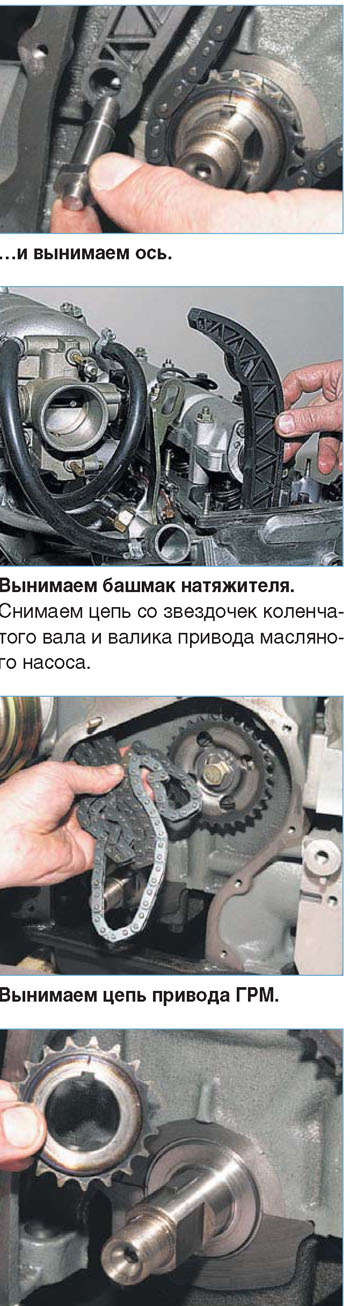

Снимаем звездочку с носка коленчатого вала.

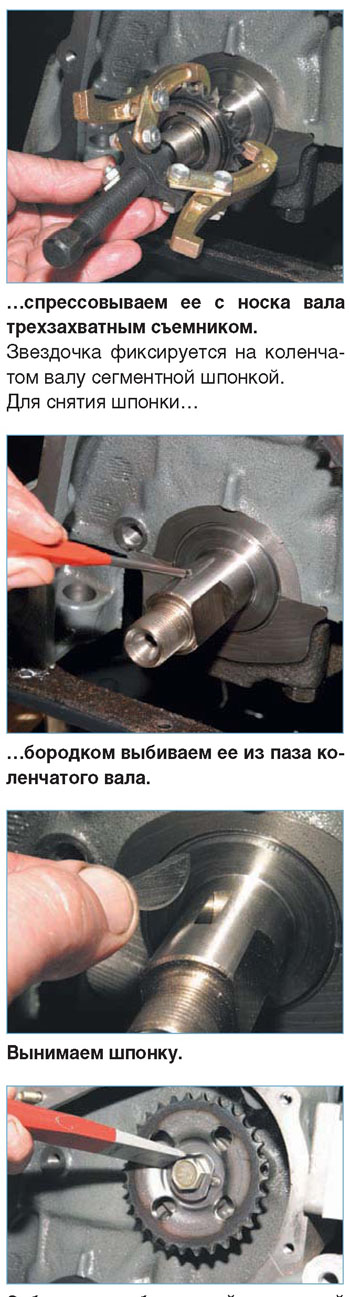

В случае тугой посадки звездочки на валу.

Зубилом отгибаем край стопорной пластины с головки болта крепления звездочки валика привода масляного насоса.

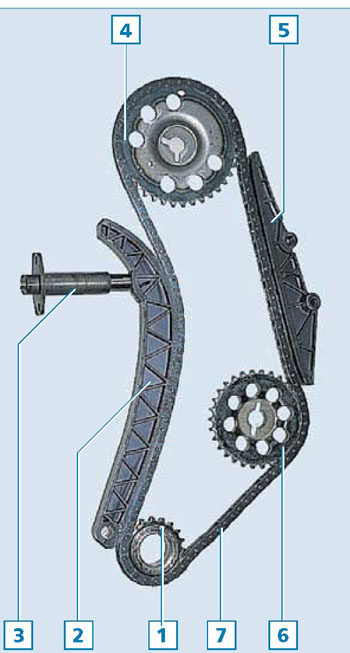

Деталеи привода ГРМ и масляного насоса: 1 — звездочка коленчатого вала; 2 — башмак натяжителя; 3 — натяжитель цепи; 4 — звездочка распределительного вала; 5 — успокоитель цепи; 6 — звездочка валика привода масляного насоса; 7 — цепь

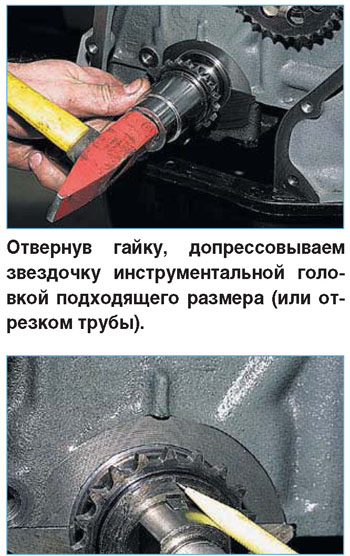

Устанавливаем детали привода в обратной последовательности. Вставляем шпонку в паз коленчатого вала. Устанавливаем на вал звездочку, совмещая ее паз со шпонкой. В случае тугой посадки звездочки на валу.

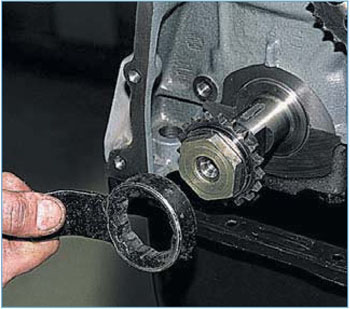

напрессовываем ее на вал, заворачивая гайку крепления шкива.

Перед установкой цепи совмещаем метку (риска над шпоночным пазом) на звездочке коленчатого вала с меткой (выступом) на блоке цилиндров.

.а метку на звездочке распределительного вала с меткой на корпусе подшипников вала.

При установке цепи обеспечиваем натяжение ее левой ветви - не допускается провисание цепи между звездочками коленчатого вала, валика привода масляного насоса и распределительного вала. Установив цепь и гидравлический натяжитель, поворачиваем коленчатый вал по часовой стрелке на два оборота и проверяем совпадение установочных меток.

Дальнейшую сборку проводим в обратной последовательности.
