Lada Largus. Снятие комбинации приборов

Lada Largus. Снятие комбинации приборов

Работу проводим при замене комбинации приборов, а также при снятии панели приборов и рулевой колонки. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Снимаем верхний кожух рулевой колонки (см. «Снятие подрулевых

переключателей и соединителя переключателей с барабанным устройством спирального кабеля», с. 220).

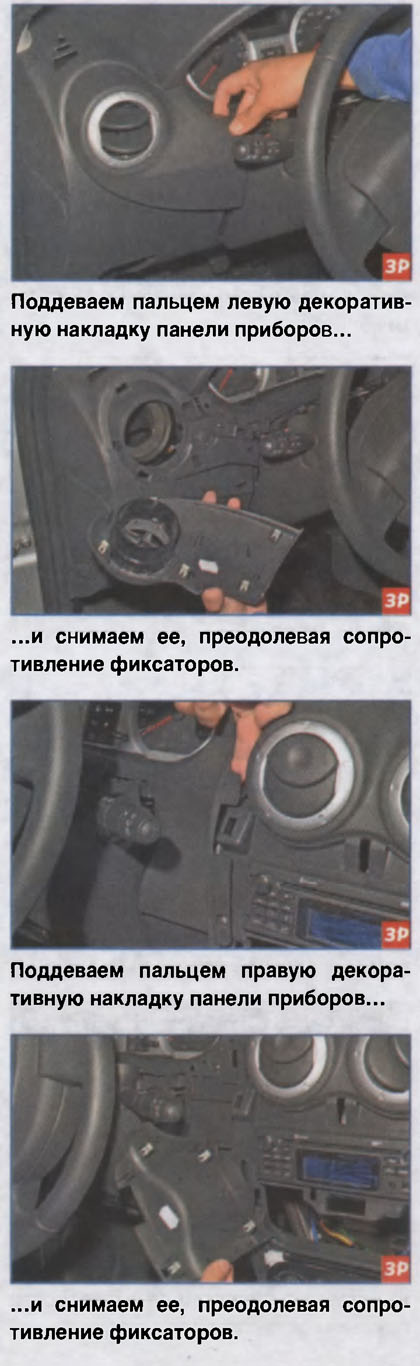

Снимаем накладку консоли панели приборов (см. «Снятие выключателей», с. 222).

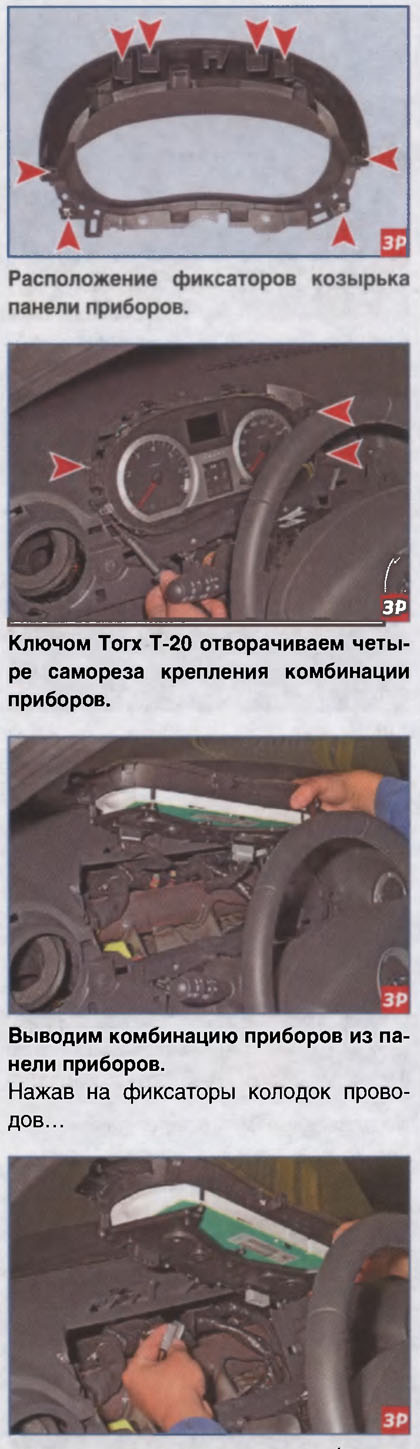

...отсоединяем две колодки (серого и черного цветов) от разъемов комбинации...

...и снимаем комбинацию приборов.

Светодиодные сигнализаторы, установленные в комбинации приборов, впаяны в плату и замене не подлежат. При выходе из строя сигнализатора, стрелочного прибора или дисплея следует заменить комбинацию приборов новой.

Устанавливаем комбинацию приборов в обратной последовательности.
