Lada Largus. Снятие блок-фары

Lada Largus. Снятие блок-фары

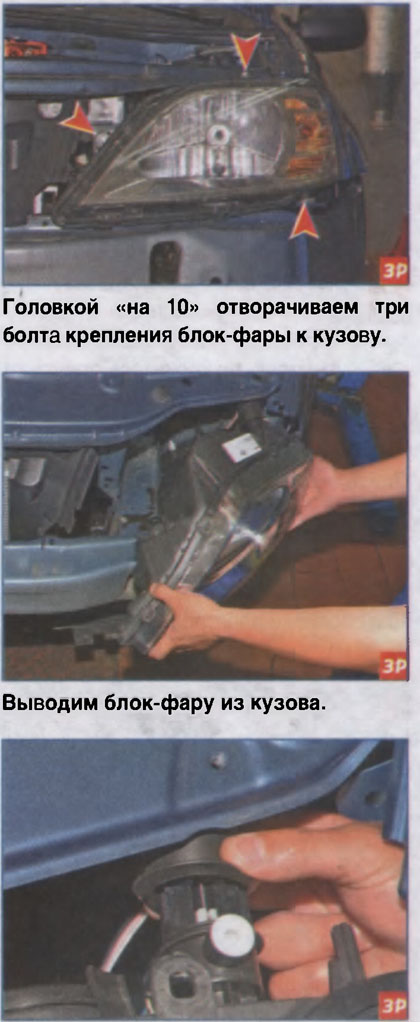

Блок-фару снимаем для замены. Снимаем передний бампер (см. «Снятие переднего бампера», с. 238). Отсоединяем колодки проводов от лампы головного света и патрона лампы указателя поворота и вынимаем патрон с лампой габаритного света из корпуса блок-фары (см. «Замена ламп в блок-фаре», с. 211).

Снимаем защитный чехол с корпуса исполнительного механизма регулятора направления пучков света фар.

Выводим оболочку троса из держателя на корпусе исполнительного механизма...

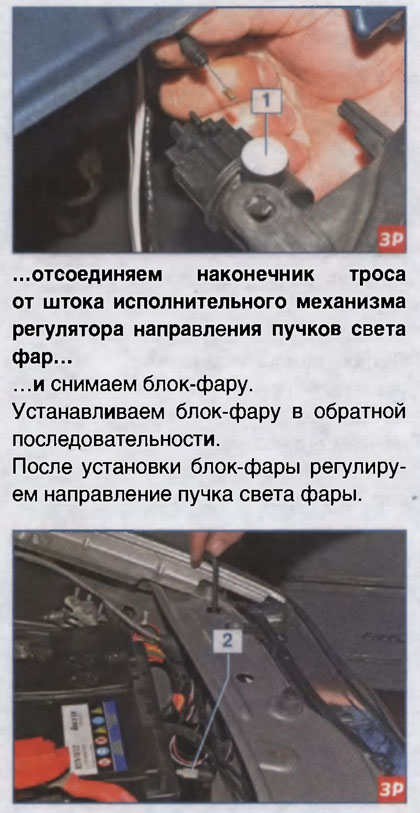

Для изменения направления пучка света в вертикальной плоскости вращаем шестигранником «на 6» винт 1 (см. предыдущее фото), вставив шестигранник через отверстие в верхней поперечине рамки радиатора. Для изменения направления пучка света в горизонтальной плоскости вращаем ручку 2.
