Lada Largus. Система охлаждения двигателя 1,6 (16V)

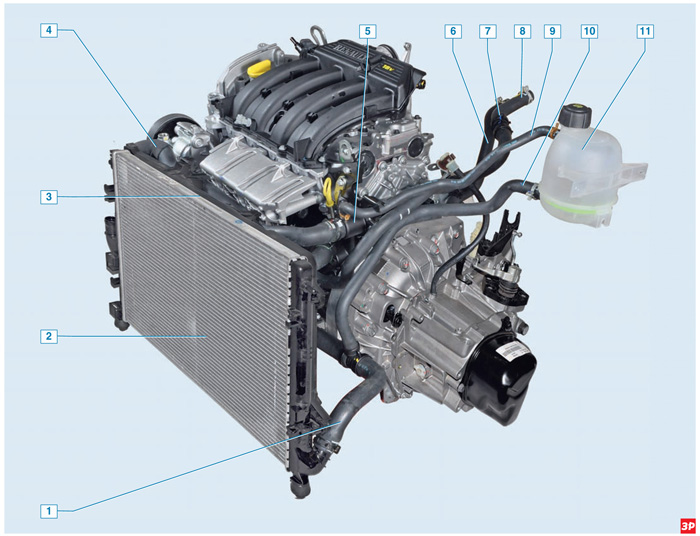

Система охлаждения двигателя:
1 – отводящий шланг радиатора;
2 – радиатор;
3 – кожух вентилятора;
4 – подводящий шланг радиатора;
5 – корпус термостата;
6 – отводящий шланг радиатора отопителя;
7 – штуцер выпуска воздуха;
8 – подводящий шланг радиатора отопителя;
9 – пароотводящий шланг;
10 – наливной шланг;
11 – расширительный бачок

Система охлаждения – жидкостная, закрытого типа, с принудительной циркуляцией. Состоит из расширительного бачка, насоса охлаждающей жидкости, рубашки охлаждения двигателя, термостата, соединительных шлангов и радиатора с электрическим вентилятором. К системе охлаждения подсоединен радиатор отопителя. Заправляется система охлаждающей жидкостью через горловину расширительного бачка.

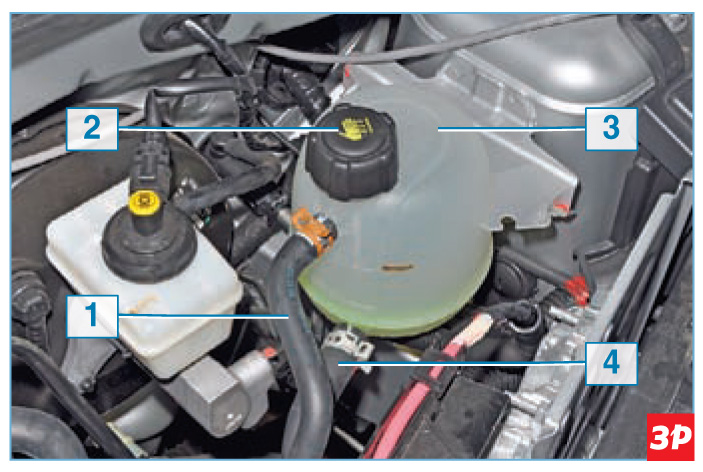

Элементы расширительного бачка:
1 – пароотводящий шланг;
2 – крышка заливной горловины;
3 – бачок;
4 – наливной шланг

Расширительный бачок изготовлен из полупрозрачной пластмассы, что позволяет визуально контролировать уровень охлаждающей жидкости. На стенке расширительного бачка нанесены метки МАХI и MINI, между которыми должен находиться уровень жидкости на холодном двигателе. К верхнему штуцеру бачка подсоединен пароотводящий шланг, соединяющий бачок с крышкой термостата. Наливной шланг расширительного бачка и отводящий шланг радиатора соединяются с подводящей трубой насоса.

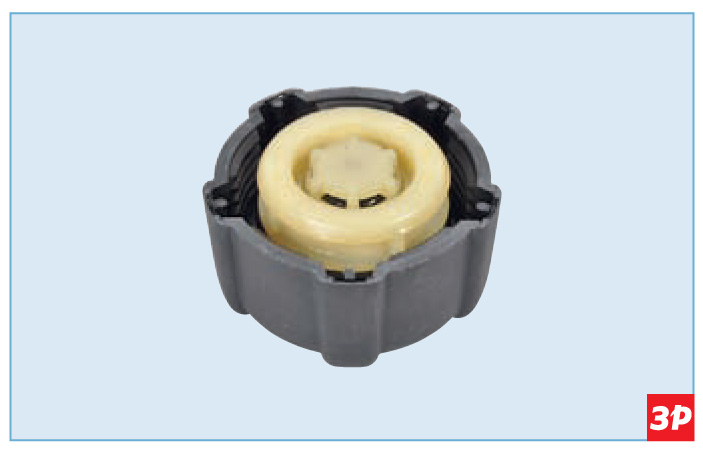

Крышка расширительного бачка

Герметичность системы охлаждения обеспечивается впускным и выпуcкным клапанами в крышке расширительного бачка.
Выпускной клапан поддерживает повышенное, по сравнению с атмосферным, давление в системе на горячем двигателе. За счет этого повышается температура кипения жидкости и уменьшаются паровые потери.
Впускной клапан открывается при понижении давления в системе на остывающем двигателе.

При утере крышки нельзя заменять ее герметичной крышкой без клапанов, даже подходящей по размеру и резьбе, – это приведет к недопустимому повышению давления в системе охлаждения (на горячем двигателе) и как следствие – утечке охлаждающей жидкости из-под шлангов.

Штуцер для выпуска воздуха из системы охлаждения

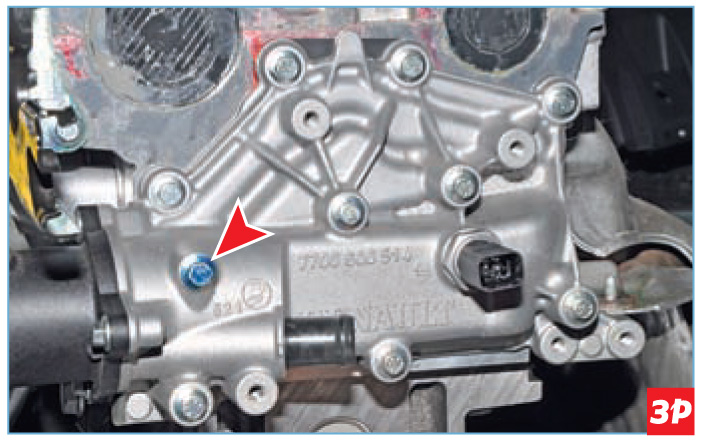

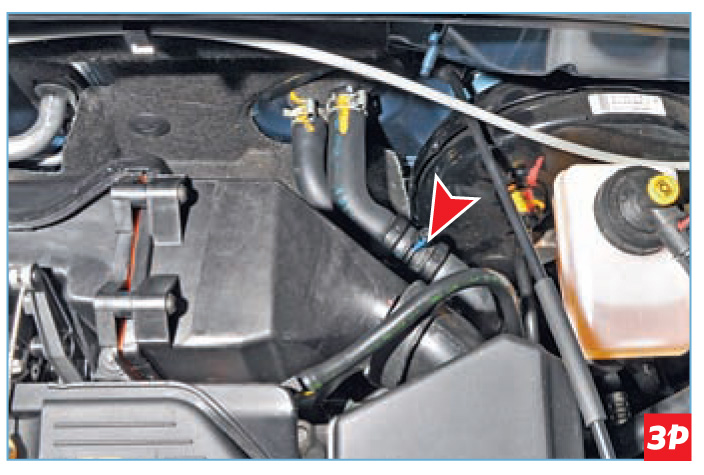

На шланге отвода жидкости из отопителя имеется штуцер, а на корпусе термостата – пробка для выпуска воздуха из системы охлаждения при ее заправке жидкостью. Штуцер на шланге закрыт колпачком.

Пробка на корпусе термостата для выпуска воздуха из системы охлаждения

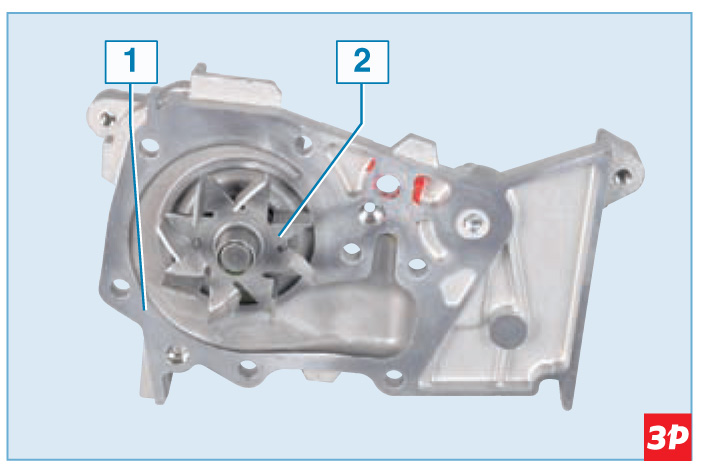

Насос охлаждающей жидкости:
1 – корпус;
2 – крыльчатка

Циркуляцию жидкости в системе охлаждения обеспечивает насос охлаждающей жидкости. Насос охлаждающей жидкости – лопастной, центробежного типа, приводится зубчатым ремнем привода ГРМ от зубчатого шкива коленчатого вала.
Состоит из корпуса, подшипникового узла с уплотнением, крыльчатки и зубчатого шкива.
Жидкость поступает к насосу через подводящую трубу, расположенную на передней стенке блока цилиндров под защитой топливной рампы. Из насоса жидкость под давлением подается в рубашку охлаждения двигателя, а оттуда – к корпусу термостата.

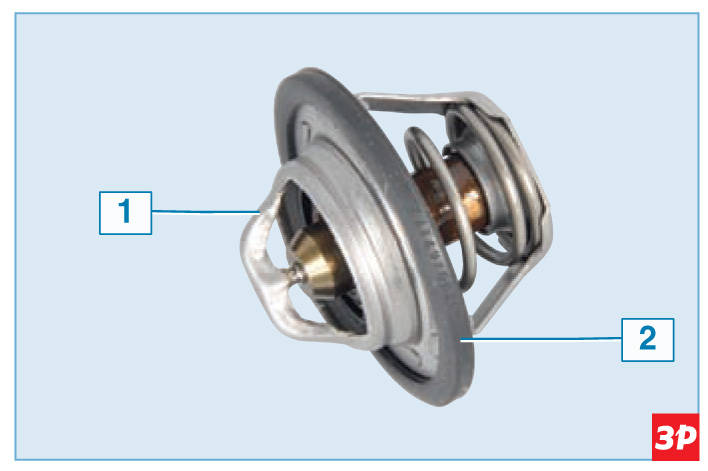

Термостат:
1 – термостат;
2 – уплотнительное кольцо

Термостат способствует ускорению прогрева двигателя, автоматическому поддержанию его теплового режима в заданных пределах и регулирует количество жидкости, проходящей через радиатор. Внутри термостата установлен металлический баллон с термочуствительным наполнителем (воском). Баллон герметично закрыт резиновой вставкой. При нагревании наполнитель расплавляется и увеличивает свой объем, сдавливая вставку. Резиновая вставка деформируется и перемещает шток, управляющий клапаном термостата.
На непрогретом двигателе клапан термостата закрыт и перекрывает патрубок, ведущий к радиатору системы охлаждения. При этом вся жидкость через корпус термостата попадает в радиатор отопителя, минуя радиатор системы охлаждения, и возвращается к насосу – малый круг циркуляции. По мере прогрева двигателя, при температуре жидкости 89 °C клапан термостата начинает перемещаться, пропуская поток жидкости в радиатор системы охлаждения. При температуре 95±2 °C клапан термостата полностью открывается, и жидкость поступает в радиатор системы охлаждения, где отдает тепло окружающему воздуху.
Движение жидкости через рубашку охлаждения двигателя и радиатор системы охлаждения образует большой круг циркуляции. Через радиатор отопителя жидкость циркулирует постоянно и не зависит от положения клапана термостата.

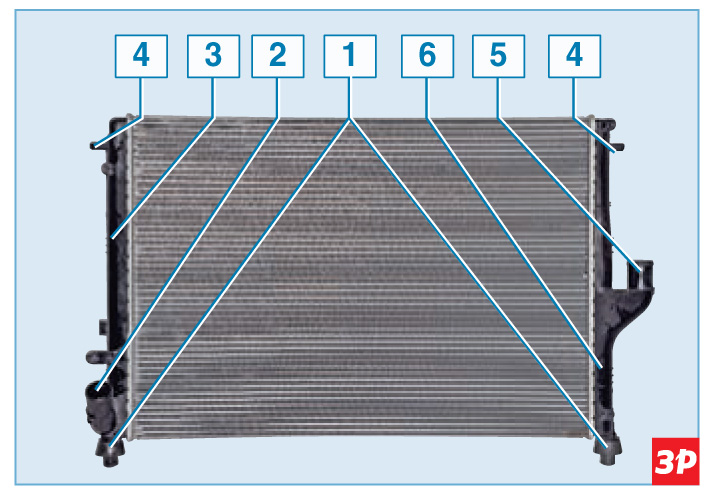

Радиатор:
1 – резиновая подушка нижнего крепления;
2 – отводящий патрубок;
3 – левый бачок;
4 – штифт верхнего крепления;
5 – подводящий патрубок;
6 – правый бачок

Радиатор системы охлаждения состоит из двух вертикально расположенных пластмассовых бачков, соединенных алюминиевыми трубками с охлаждающими пластинами. Жидкость поступает в радиатор через патрубок в правом бачке, а отводится через патрубок в левом бачке. В радиаторе отсутствует сливное отверстие.

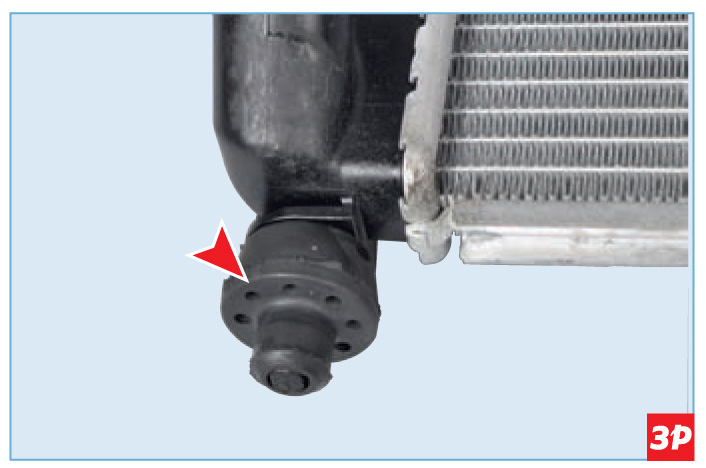

Резиновая подушка нижнего крепления радиатора

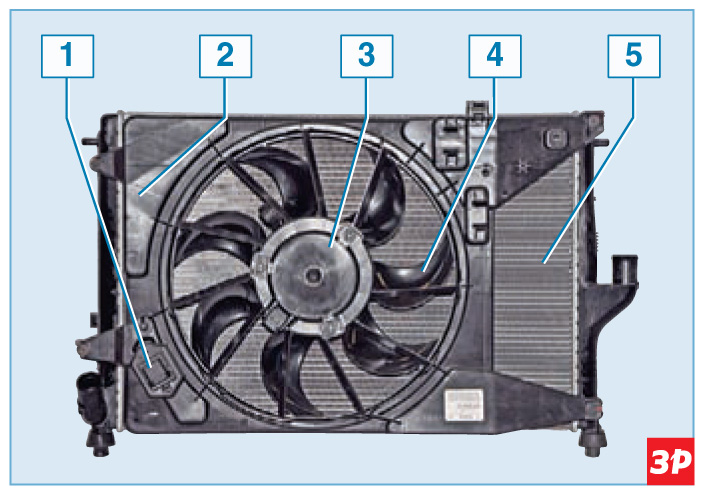

Вентилятор системы охлаждения в сборе с радиатором:
1 – дополнительный резистор;
2 – кожух;
3 – электродвигатель;
4 – крыльчатка;
5 – радиатор

Электрический вентилятор установлен в кожухе за радиатором. С повышением температуры охлаждающей жидкости вентилятор включается по команде электронного блока управления (ЭБУ) двигателем через реле.

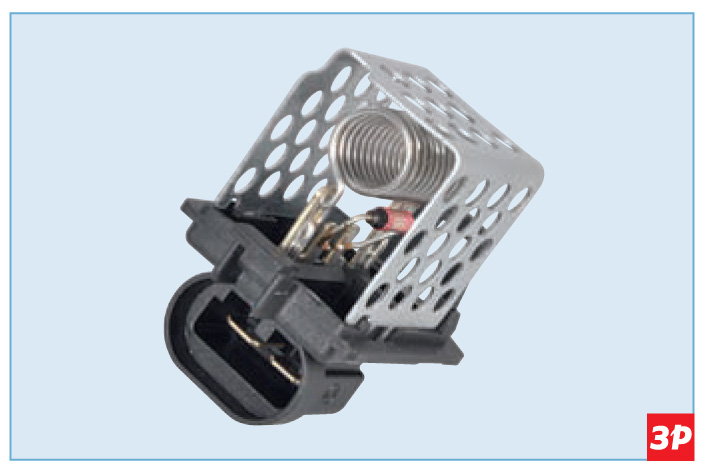

Дополнительный резистор вентилятора

На автомобилях, оборудованных кондиционером, на кожухе вентилятора установлен дополнительный резистор. При повышении температуры охлаждающей жидкости или при включении кондиционера ЭБУ включает вентилятор через дополнительный резистор, и вентилятор вращается с малой скоростью. При дальнейшем повышении температуры жидкости и достижения значения давления хладагента выше порогового уровня ЭБУ включает электродвигатель, минуя резистор, и вентилятор вращается с большой скоростью. Вентилятор включается на малой скорости, когда температура охлаждающей жидкости становится выше 99 °C, и выключается, когда температура снижается до 96 °C.
Вентилятор включается на большой скорости, когда температура охлаждающей жидкости становится выше 102 °C, и выключается, когда температура снижается до 98 °C.
Если температура охлаждающей жидкости превышает 118 °C, то в комбинации приборов загорается сигнализатор перегрева двигателя. Если после выключения зажигания температура охлаждающей жидкости превышает 103 °C, то вентилятор в течении пяти минут продолжает работать на малой скорости. После того, как температура жидкости станет ниже 100 °C, вентилятор выключается.

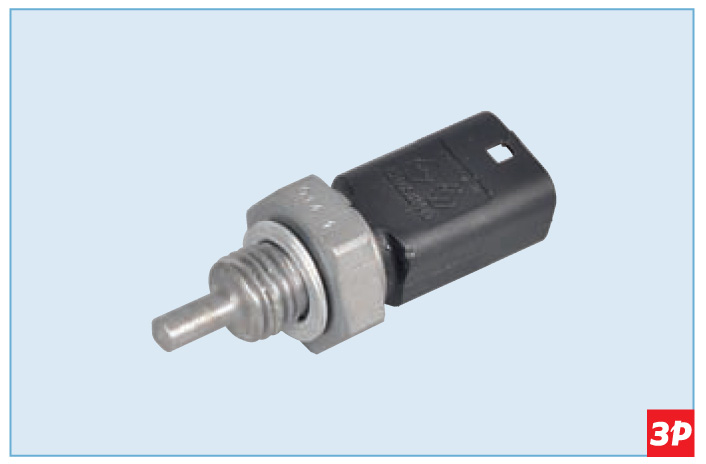

Датчик температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости ввернут в корпус термостата (см. «Снятие датчика температуры охлаждающей жидкости»). Датчик выдает информацию на указатель температуры в комбинации приборов, сигнализатор перегрева двигателя и электронный блок системы управления двигателем.
