Lada Largus. Замена прокладки выпускного коллектора двигателя 1,6 (8V)

Работу проводим при замене прокладки или при ремонте двигателя, когда необходимо демонтировать выпускной коллектор.
Работу выполняем на смотровой канаве или эстакаде.
Место стыка выпускного коллектора с привалочной плоскостью головки блока цилиндров уплотнено тонкой металлической прокладкой.
В случае, когда прокладка прогорела или ослабла затяжка гаек крепления выпускного коллектора, отработавшие газы могут выходить через данное соединение наружу, что сопровождается характерным звуком. Если подтяжкой гаек крепления выпускного коллектора устранить дефект не удается, необходимо заменить прокладку. Для этого отсоединяем приемную трубу от выпускного коллектора (см. «Снятие системы выпуска отработавших газов»).
Перед отворачиванием гаек крепления теплозащитного экрана следует смочить их резьбовые соединения со шпильками проникающей жидкостью типа WD-40.

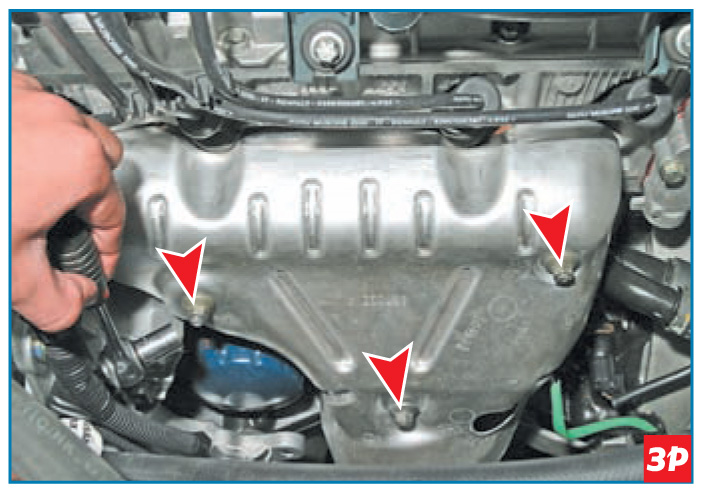

Головкой «на 10» отворачиваем три гайки крепления теплозащитного экрана…

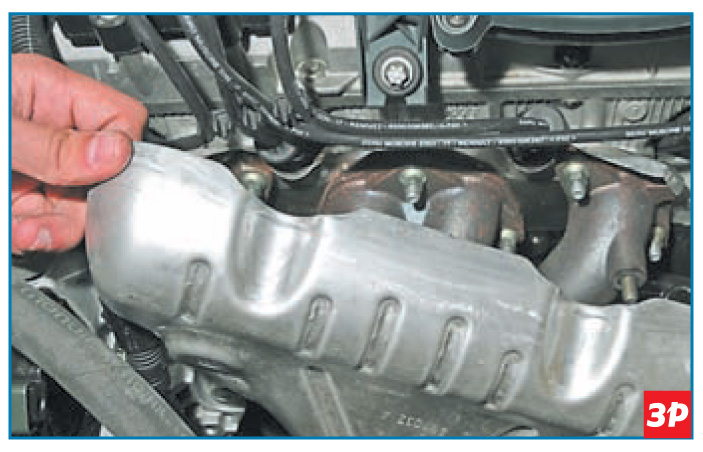

…и снимаем экран.
Проникающей жидкостью типа WD-40 смачиваем резьбовые соединения гаек и шпилек крепления выпускного коллектора.
Выждав около 5-ти минут…

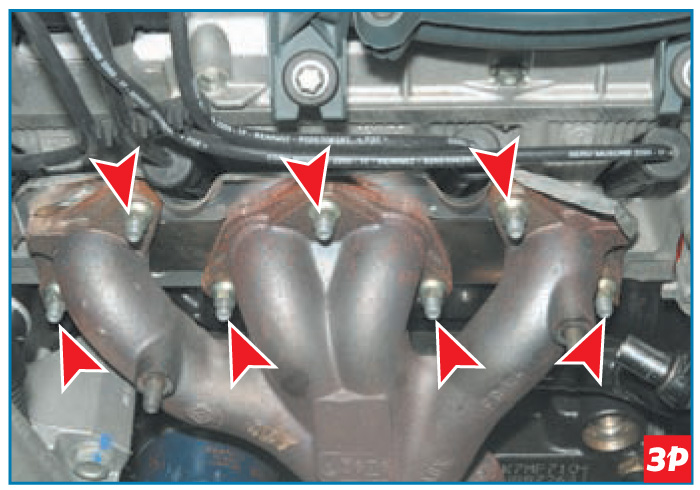

…головкой «на 10» отворачиваем семь гаек крепления выпускного коллектора.

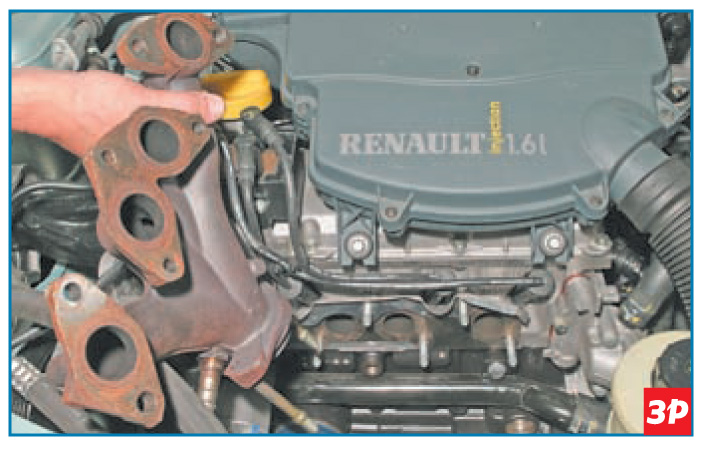

Снимаем выпускной коллектор.

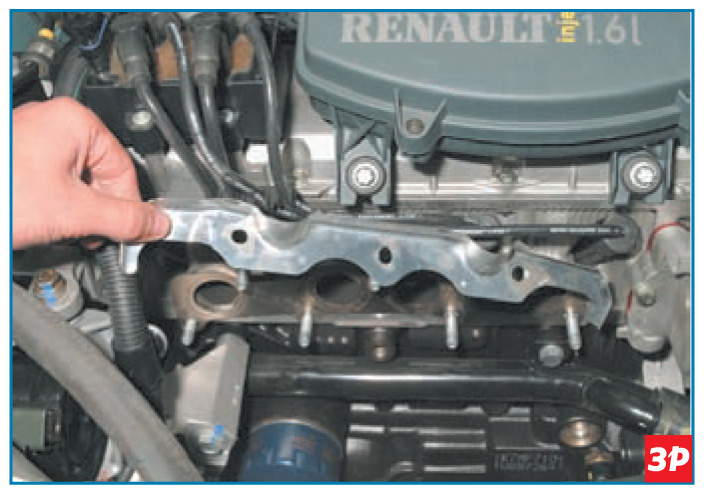

Снимаем теплоизоляционный щиток…

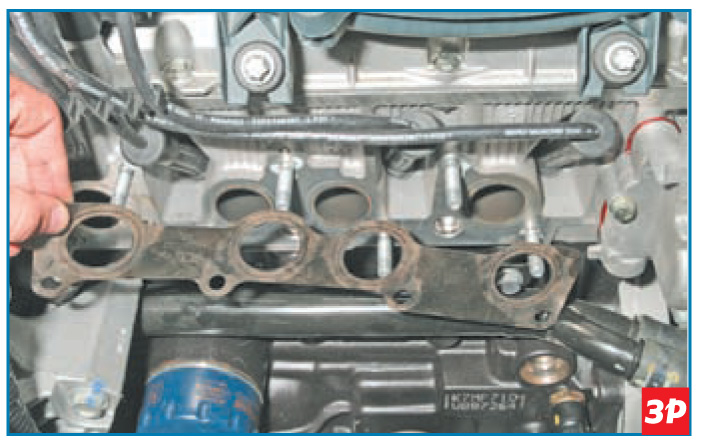

…и прокладку выпускного коллектора.
Перед монтажом очищаем привалочные поверхности головки блока цилиндров и выпускного коллектора от нагара. Установив новую прокладку, сборку проводим в обратной последовательности. Перед заворачиванием гаек крепления выпускного коллектора на шпильки головки блока цилиндров наносим графитовую смазку. Гайки крепления коллектора затягиваем равномерно предписанным моментом (см. «Приложения»).
