Lada Largus. Замена ремня привода вспомогательных агрегатов

В зависимости от комплектации автомобиля существуют три варианта схем привода вспомогательных агрегатов:
– с усилителем рулевого управления и кондиционером;
– с усилителем рулевого управления, без кондиционера;
– без усилителя рулевого управления и кондиционера.
В соответствии с регламентом технического обслуживания замену ремня привода вспомогательных агрегатов на автомобиле, оборудованном только усилителем рулевого управления, проводим через каждые 60 тыс. км пробега или через 4 года (что наступит раньше) независимо от его состояния, на остальных автомобилях — через 120 тыс. км или через 6 лет.
Работу выполняем на смотровой канаве или эстакаде.
При каждом техническом обслуживании рекомендуем проверять состояние ремня.
Ремень необходимо заменить при обнаружении на нем трещин, разрывов и отслоений резины от тканевой основы.

Вариант 1

Натяжение ремня автомобиля с гидроусилителем руля и с кондиционером регулируется автоматически натяжным устройством. Для замены ремня снимаем правый грязезащитный щиток моторного отсека (см. «Снятие грязезащитных щитков моторного отсека»).
Чтобы ослабить натяжение ремня, снизу автомобиля…

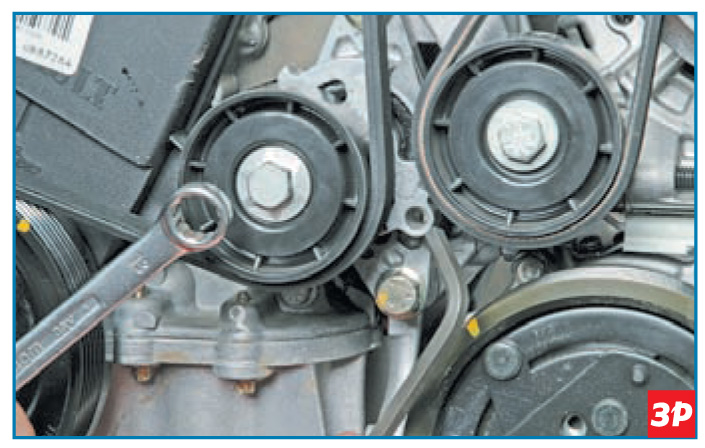

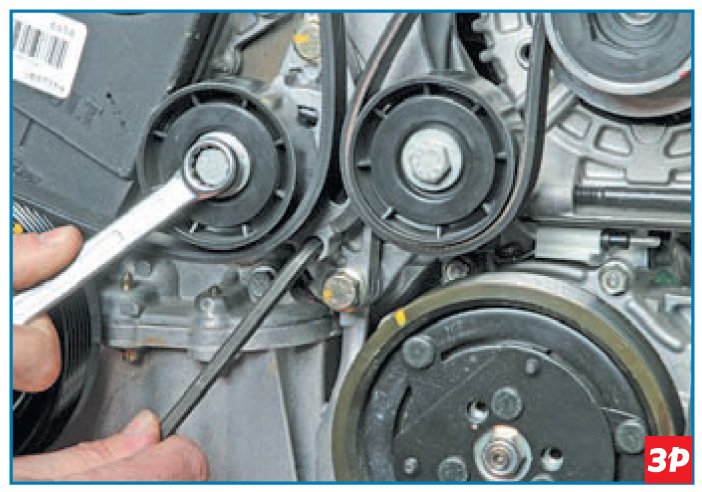

…надеваем накидной ключ или головку «на 13» на болт крепления натяжного ролика и поворачиваем кронштейн ролика по часовой стрелке, преодолевая усилие пружины натяжного устройства, до совмещения отверстия в кронштейне ролика и углубления в корпусе устройства (для наглядности показано на снятом двигателе).

Фиксируем кронштейн ролика, вставив в его отверстие и углубление в корпусе натяжного устройства шестигранник «на 6» или стержень диаметром 6 мм.

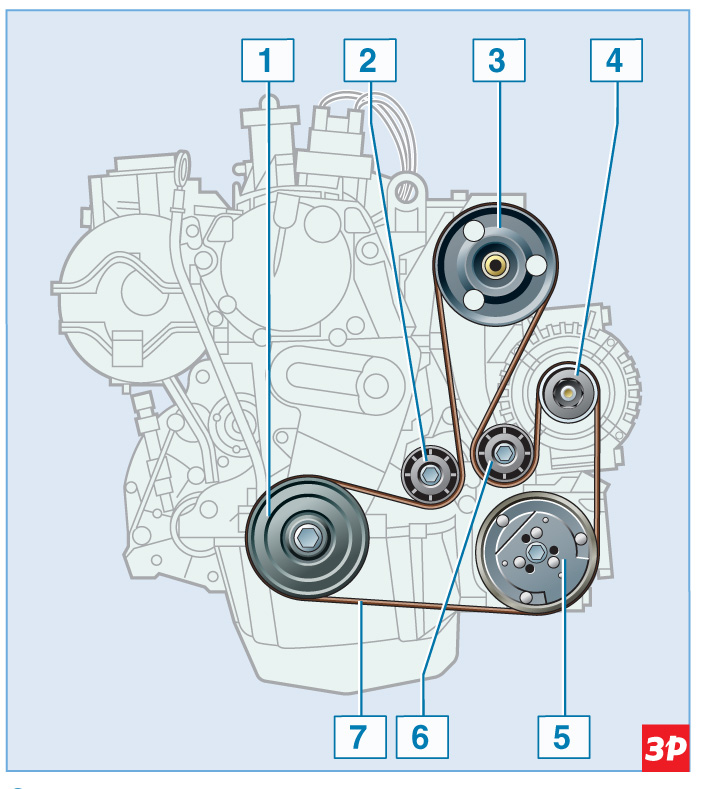

Схема привода вспомогательных агрегатов автомобиля с гидроусилителем рулевого управления и с кондиционером:
1 – шкив привода вспомогательных агрегатов;
2 – натяжной ролик;
3 – шкив насоса гидроусилителя рулевого управления;
4 – шкив генератора;
5 – шкив компрессора кондиционера;
6 – опорный ролик;
7 – ремень

Снимаем ремень привода вспомогательных агрегатов.
Маркировка ремня привода вспомогательных агрегатов автомобиля с гидроусилителем руля и кондиционером — 5К 1747 (пятиклиновой, длиной 1747 мм). При замене ремня необходимо также заменить опорный и натяжной ролики.
Для замены опорного ролика…

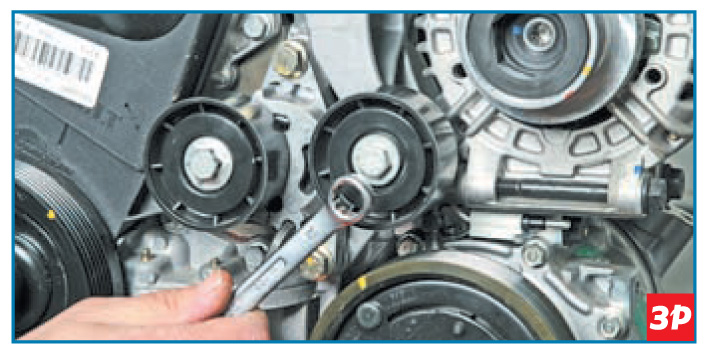

…накидным ключом или головкой «на 13» отворачиваем болт его крепления…

…и снимаем болт с защитной крышкой ролика.

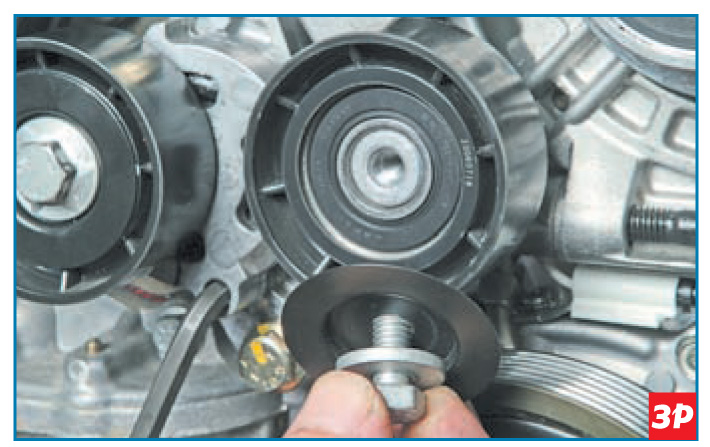

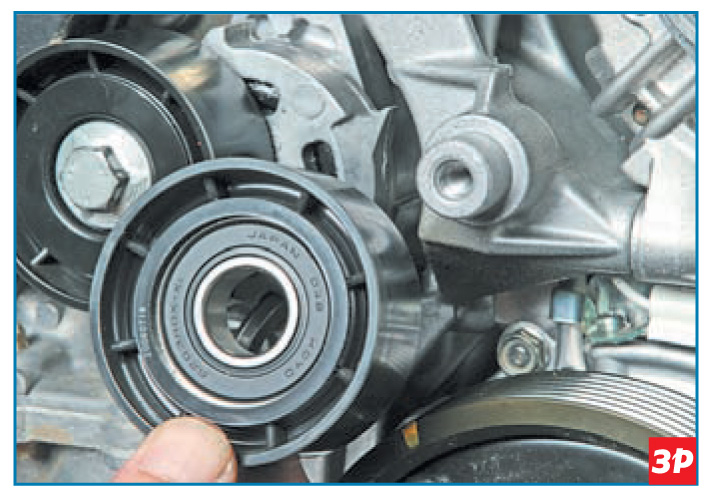

Снимаем опорный ролик.
Аналогично снимаем натяжной ролик. При необходимости замены натяжного устройства (например, при поломке пружины)...

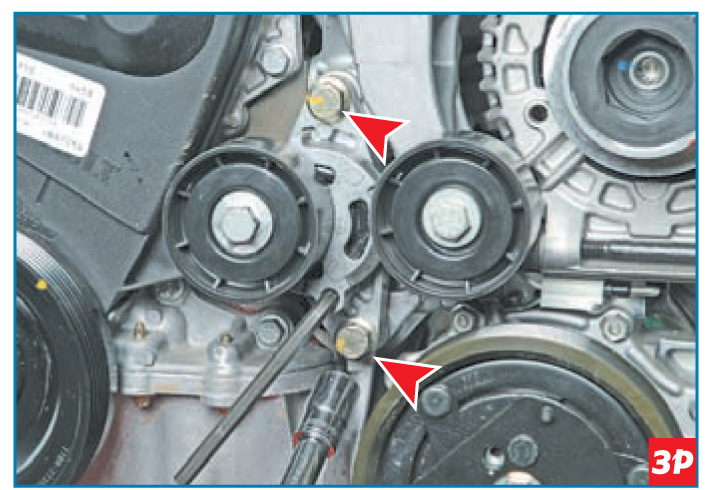

…головкой «на 13» отворачиваем два болта крепления корпуса натяжного устройства…

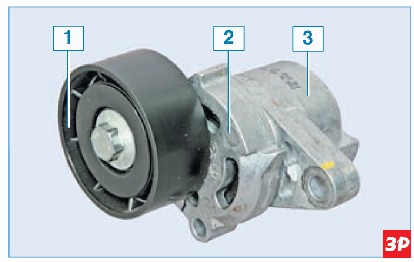

Автоматическое натяжное устройство в сборе:
1 – натяжной ролик;
2 – кронштейн ролика;
3 – корпус
…и снимаем натяжное устройство в сборе с роликом.
Устанавливаем снятые детали в обратной последовательности. Перед монтажом ремня кронштейн натяжного ролика должен быть повернут по часовой стрелке и зафиксирован (см. выше).

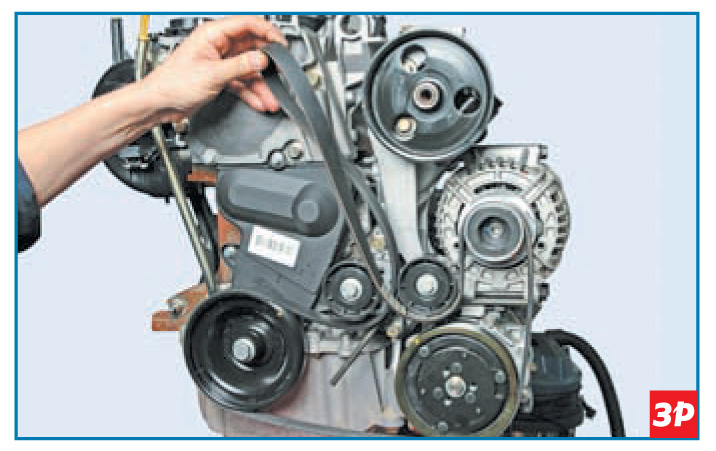

При установке ремня укладываем его на шкивы и заводим под натяжной и опорный ролики в соответствии со схемой привода.

Шкивы привода вспомогательных агрегатов, генератора, компрессора кондиционера и насоса гидроусилителя руля шестиручьевые, а ремень привода – пятиклиновой.

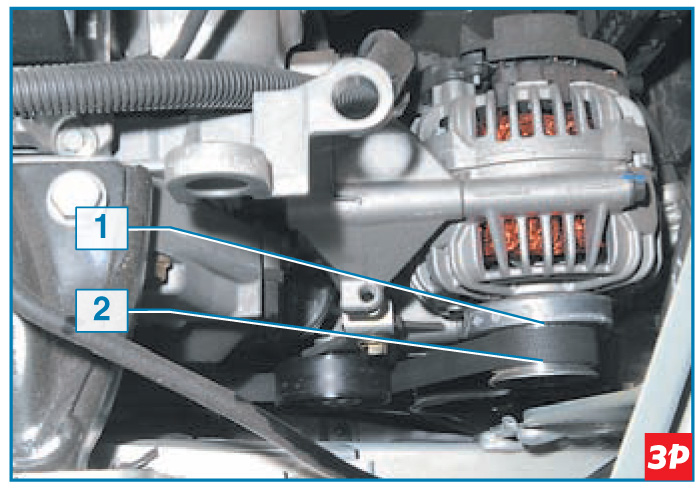

Укладываем ремень на шкивы так…

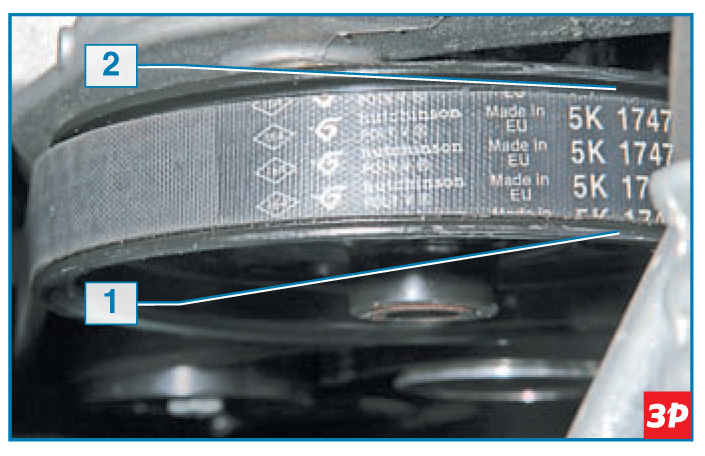

…чтобы он был смещен к их наружному краю 1, а внутренний ручей шкивов 2 оставался свободным.
После установки ремня, немного повернув ключом натяжной ролик, вынимаем фиксатор. Затем головкой «на 18» с трещоткой проворачиваем коленчатый вал по часовой стрелке на три оборота за болт крепления его шкива, чтобы добиться правильного положения ремня.

Вариант 2

Проверку натяжения ремня вспомогательных агрегатов автомобиля с гидроусилителем руля и без кондиционера завод-изготовитель рекомендует выполнять с применением специального приспособления (тензометрического тестера). Учитывая, что ремень, возможно, придется менять в пути (например, при его обрыве), вдали от сервиса, покажем способ, при котором можно приблизительно оценить натяжение ремня.

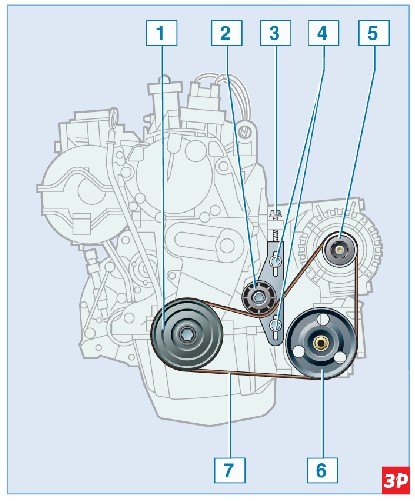

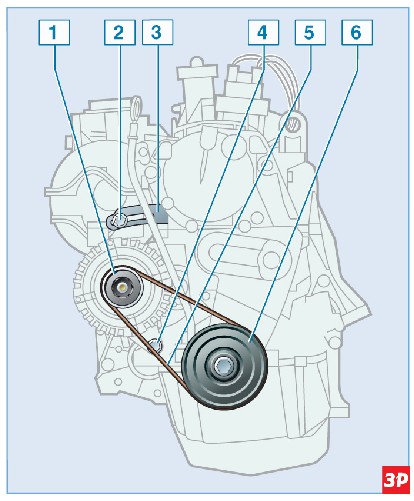

Схема привода вспомогательных агрегатов автомобиля с гидроусилителем рулевого управления, без кондиционера:
1 – шкив привода вспомогательных агрегатов;
2 – натяжной ролик с кронштейном;
3 – регулировочный болт;
4 – болт крепления кронштейна натяжного ролика;
5 – шкив генератора;
6 – шкив насоса гидроусилителя рулевого управления;
7 – ремень
Снимаем правый грязезащитный щиток моторного отсека (см. «Снятие грязезащитных щитков моторного отсека»). Снизу автомобиля большим пальцем руки нажимаем на ремень посередине между шкивами насоса гидроусилителя руля и коленчатого вала. При усилии нажатия ~10 кгс прогиб ремня должен составлять 6 – 8 мм. Для натяжения ремня ослабляем затяжку двух болтов 4 крепления кронштейна натяжного ролика и вращаем по часовой стрелке регулировочный болт 3.
Натянув ремень, затягиваем болты крепления натяжного ролика.

Чрезмерное натяжение ремня приводит к преждевременному выходу из строя ремня и натяжного ролика, а также подшипников вспомогательных агрегатов.
Для замены ремня ослабляем затяжку болтов 4 крепления кронштейна натяжного ролика и поворачиваем регулировочный болт 3 против часовой стрелки на несколько оборотов. Ослабив натяжение ремня, снимаем его со шкивов. Маркировка ремня привода вспомогательных агрегатов автомобиля с гидроусилителем руля и без кондиционера — 5К 1110 (пятиклиновой, длиной 1110 мм). При замене ремня необходимо также заменить его натяжной ролик. Устанавливаем ремень привода вспомогательных агрегатов в обратной последовательности.

…чтобы он был смещен к внутреннему краю 1 шкивов, а наружный ручей шкивов 2 оставался свободным.
Регулируем натяжение ремня (см. выше). Для точной проверки натяжения ремня необходимо обратиться в сервис.

Вариант 3

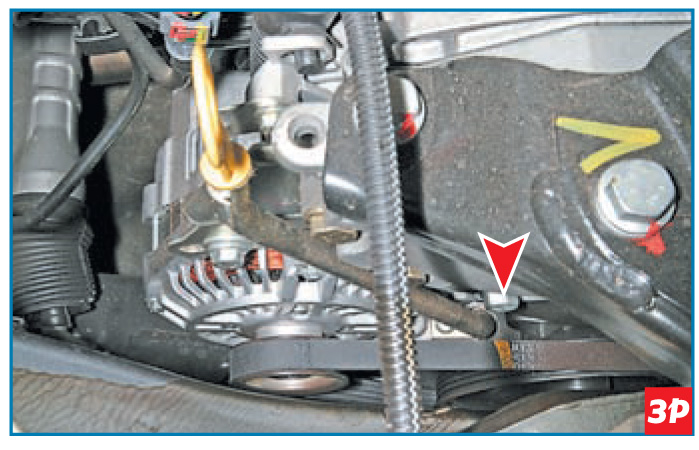

Для проверки натяжения ремня привода генератора на автомобиле без гидроусилителя руля и без кондиционера большим пальцем руки нажимаем на ремень…

…посередине между шкивами генератора и коленчатого вала.

Не перетягивайте ремень! Чрезмерное натяжение ремня приводит к преждевременному выходу из строя как самого ремня, так и подшипников генератора.
При замене ремня ослабляем его натяжение (см. выше) и снимаем ремень со шкивов коленчатого вала и генератора. Маркировка ремня привода генератора на автомобиле без гидроусилителя руля и без кондиционера — 4РК 718 (четырехклиновой, длиной 718 мм). Устанавливаем ремень привода генератора в обратной последовательности и регулируем его натяжение. Для точной проверки натяжения ремня необходимо обратиться в сервис.
