Lada Kalina 2. Электросхемы - часть 3

Схема 5. Соединения жгута проводов системы управления двигателем ВАЗ-21127:1 - датчик сигнальной лампы аварийного падения давления масла; 2- генератор; 3 - дроссельный узел; 4-датчик температуры охлаждающей жидкости; 5 - колодка жгута проводов системы зажигания к колодке жгута проводов панели приборов; б - электромагнитный клапан продувки адсорбера; 7 - датчик давления системы кондиционирования воздуха; 8 - датчик массового расхода воздуха; 9 - датчик положения коленчатого вала; 10 - управляющий датчик концентрации кислорода; 11 - электронный блок управления двигателем (контроллер); 12 - диагностический датчик концентрации кислорода; 13 - клапан системы изменения геометрии впускной трубы; 14 - колодки проводов системы зажигания и жгута проводов катушек зажигания; 15 - катушки зажигания; 16 - свечи зажигания; 17 - форсунки; 18 - колодки жгута проводов системы зажигания и жгута проводов форсунок; 19 - датчик фаз; 20 - датчик детонации

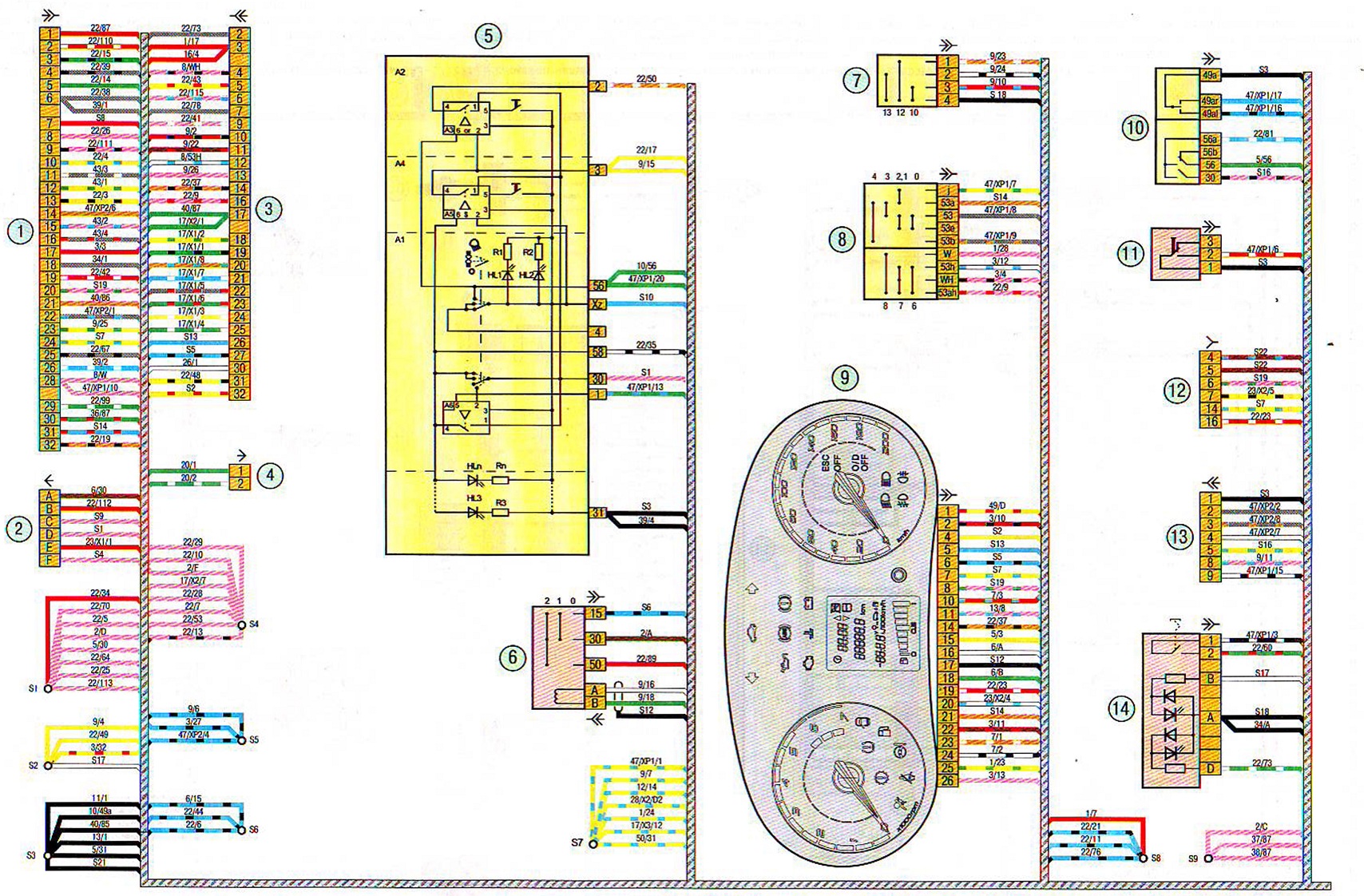

Схема 6. Соединения жгута проводов панели приборов (начало): 1,2- колодки жгута проводов панели приборов к колодкам переднего жгута проводов; 3,4 - колодки жгута проводов панели приборов к колодкам заднего жгута проводов; 5 - блок управления приборами освещения; б - выключатель (замок) зажигания; 7 - переключатель режимов бортового компьютера; 8 - переключатель стеклоочистителей; 9 - комбинация приборов; 10 - переключатель световой сигнализации; 11 - выключатель привода замка двери задка; 12 - диагностический разъем; 13 - колодка жгута проводов панели приборов к колодке жгута проводов короба воздухопритока; 14 - выключатель обогрева стекла двери задка
