Lada Kalina 2. ЗАМЕНА ДАТЧИКОВ СИСТЕМЫ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ - ЧАСТЬ 1

Датчик температуры охлаждающей жидкости представляет собой термистор (резистор, сопротивление которого изменяется

в зависимости от температуры). Датчик ввернут в корпус термостата и соединен с входом контроллера, подключенным к внутреннему источнику напряжением 5 в через резистор 2 кОм. При низкой температуре сопротивление датчика высокое, а при высокой температуре - низкое (табл. 10.5).

Контроллер рассчитывает температуру охлаждающей жидкости по падению напряжения на датчике. На холодном двигателе падение напряжения высокое, а на прогретом - низкое. Температура охлаждающей жидкости влияет на большинство характеристик, которыми управляет контроллер.

Вам потребуются: ключ «на 19», тестер.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Частично слейте охлаждающую жидкость из радиатора.

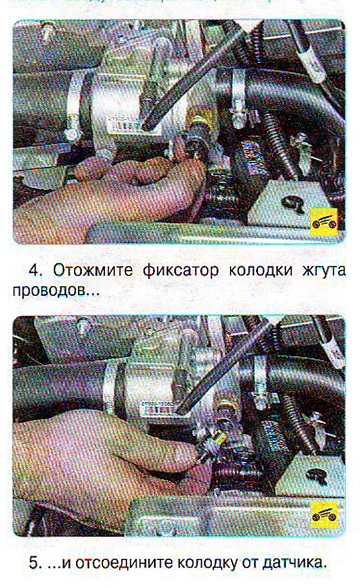

3. Для удобства работы снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра, воздухоподводящего рукава и воздухозаборника», с. 129).

Таблица 10.5

ЗАВИСИМОСТЬ СОПРОТИВЛЕНИЯ ДАТЧИКА ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ОТ ТЕМПЕРАТУРЫ

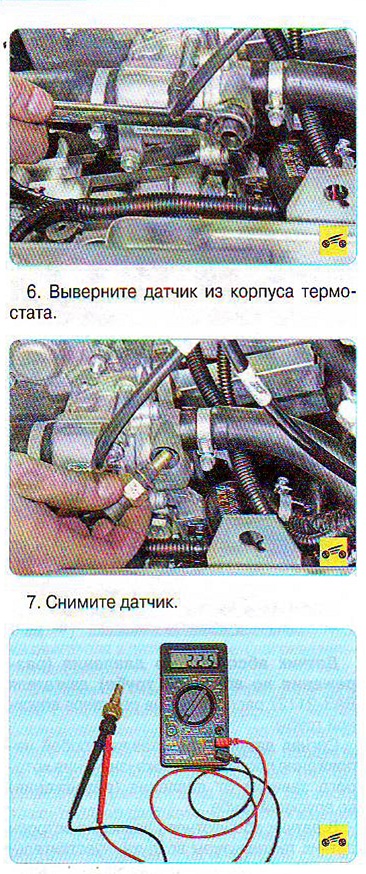

8. Остудите датчик до температуры окружающего воздуха. Подсоедините тестер в режиме омметра к выводам датчика и измерьте его сопротивление. Измерьте термометром текущую температуру воздуха и сравните полученные значения с данными табл. 10.5. При отклонении сопротивления от нормы замените датчик.
9. Для измерения сопротивления на выводах датчика при различных температурных режимах опустите датчик в горячую воду и проверьте изменение его сопротивления по мере остывания воды, контролируя температуру воды термометром. Номинальные значения сопротивления при различных значениях температуры указаны в табл. 10.5.

10. Установите датчик в порядке, обратном снятию.


Датчик детонации, прикрепленный к верхней части блока цилиндров, улавливает аномальные вибрации (детонационные удары) в двигателе.

Чувствительным элементом датчика является пьезокристаллическая пластинка. При возникновении детонации на выходе датчика генерируются импульсы напряжения, которые увеличиваются с повышением интенсивности детонационных ударов. Контроллер по сигналу датчика регулирует опережение зажигания для устранения детонационных вспышек топлива.

Вам потребуется ключ «на 13».

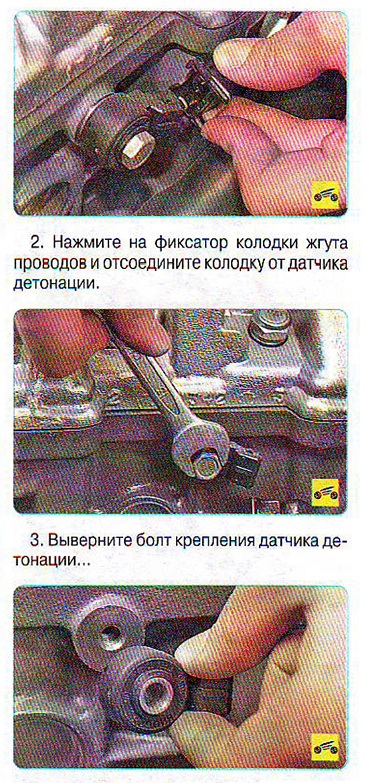

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

4. ...и снимите датчик.

5. Установите датчик в обратном порядке, затянув болт его крепления моментом 10,4-24,2 Нм.
