Lada Kalina 2. ГЕНЕРАТОР
На автомобили устанавливают трехфазный генератор
переменного тока с электро-магнитным возбуждением, встроенными
выпрямительным блоком и электронным регулятором напряжения.
Вал генератора установлен на подшипниках закрытого типа, не требующих
дополнительной смазки в течение всего срока службы. На валу расположены
несъемная крыльчатка вентилятора, выполненная в одном узле с ротором, и
приводной шкив. Вал генератора приводится во вращение от шкива
коленчатого вала поликлиновым ремнем.
Детали генератора показаны на рис. 10.3.
ПОЛЕЗНЫЕ СОВЕТЫ
В последнее время появилось много фирм, специализирующихся на ремонте
генераторов.

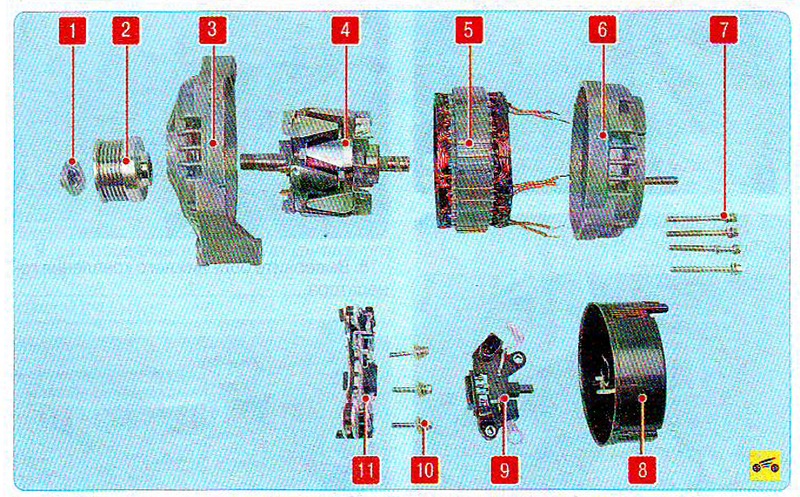

Рис. 10.3. Детали генератора: 1 - гайка крепления шкива; 2 - шкив; 3 - передняя крышка; 4 - ротор; 5 - статор; 6 - задняя крышка; 7 - стяжной болт; 8 - кожух; 9 - регулятор напряжения со щеткодержателем; 10 - болт крепления выпрямительного блока; 11 - выпрямительный блок
В них можно провести диагностику неисправного узла, приобрести запчасти для любой моде-, ли генератора, получить квалифицированную консультацию. Если вы не уверены, что можете отремонтировать генератор самостоятельно, есть смысл обратиться в такую фирму, где ремонт этого узла выполнят, как правило, быстро, с высоким качеством и по доступной цене. Однако на автомобилях с большим пробегом часто бывает выгоднее заменить узел в сборе новым, чем заменять вышедшие из строя детали.
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ГЕНЕРАТОРА, ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ
|
Причина неисправности |
Способ устранения |
|
При включении зажигания не горит сигнальная лампа разряда аккумуляторной батареи |
|
|
Обрыв провода между генератором, замком зажигания и сигнальной лампой |
Устраните обрыв |
|
Неисправен генератор (изношены щетки генератора или неплотно прилегают к контактным кольцам, сгорела обмотка возбуждения генератора, неисправен выпрямительный блок или регулятор напряжения) |
Замените или отремонтируйте генератор |
|
Сигнальная лампа разряда аккумуляторной батареи не гаснет после пуска двигателя |
|
|
Слабое натяжение ремня привода генератора |
Отрегулируйте натяжение ремня |
|
Неисправен выпрямительный блок генератора |
Отремонтируйте генератор |
|
Замыкание провода между генератором и сигнализатором на «массу» |
Изолируйте провод |
|
Сигнальная лампа разряда аккумуляторной батареи горит при выключенном зажигании |
|
|
Неисправен генератор |
Замените или отремонтируйте генератор |
|
Генераторная установка не обеспечивает зарядки аккумуляторной батареи |
|
|
Окисление клемм аккумуляторной батареи |
Зачистите, закрепите и смажьте наконечники проводов и клеммы батареи техническим вазелином |
|
Неисправна аккумуляторная батарея |
Замените аккумуляторную батарею |
|
Слабое натяжение ремня привода генератора |
Отрегулируйте натяжение ремня |
|
Неисправен генератор (выпрямительный блок) |
Отремонтируйте генератор |
|
Аккумуляторная батарея перезаряжается |
|
|
Неисправен генератор (регулятор напряжения, выпрямительный блок) |
Отремонтируйте генератор |
|
Повышенное падение напряжения в цепи генератор- аккумуляторная батарея |
Проверьте, зачистите, подтяните или замените контактные соед инения в замке зажигания, предохранителях, разъемах, проверьте соединение корпуса генератора с «массой» |
