Lada Kalina 2. РУЛЕВОЕ УПРАВЛЕНИЕ

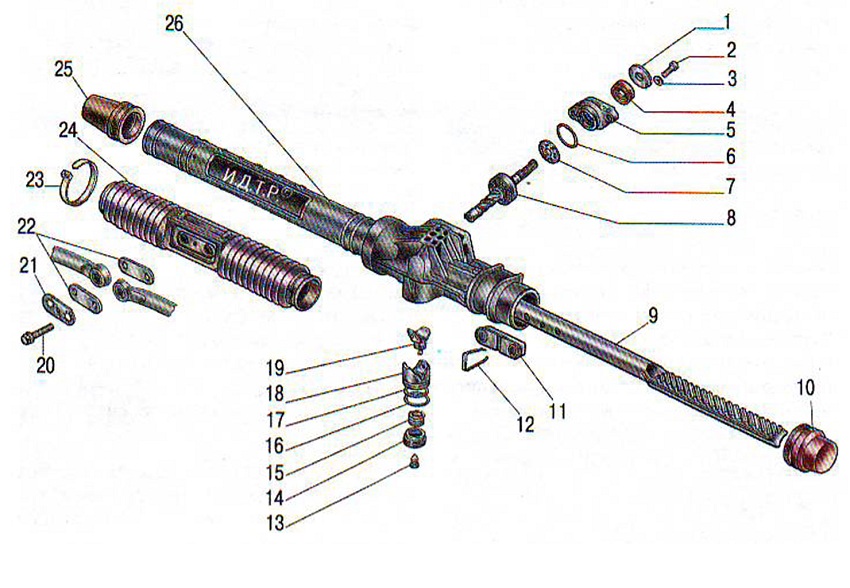

Рис. 8.1. Рулевой механизм: 1 - пыльник; 2,20 - болты; 3 - шайба; 4 - сальник; 5 - крышка картера; б, 17 - уплотнительные кольца; 7 - сепаратор в сборе; 8 - приводная шестерня с подшипником о сборе; 9 - рейка рулевого механизма; 10 - левый защитный колпачок; 11 - опора тяг; 12 - скоба; 13 - заглушка; 14 - гайка упора; 15 - пружина упора; 16 - стопорное кольцо; 18 - упор рейки; 19 - вкладыш упора; 21 - стопорная пластина; 22 - пластина чехла; 23 - хомут; 24 - защитный чехол; 25 - правый защитный колпачок; 26 - картер рулевого механизма

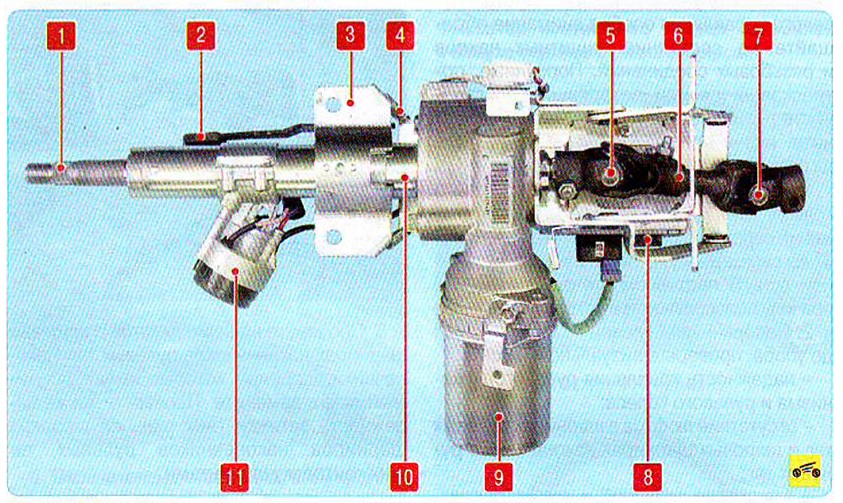

Рис. 8.2. Рулевая колонка с электроусилителем: 1 - рулевой вал; 2 - рычаг регулировки положения рулевой колонки; 3 - кронштейн крепления рулевой колонки; 4 - механизм регулировки положения рулевой колонки; 5 - верхний карданный шарнир промежуточного вала; 6 - промежуточный вал; 7 - нижний карданный шарнир промежуточного вала; 8 - блок управления электроусилителем рулевого управления; 9 - электроусилитель рулевого управления; 10 - рулевая колонка; 11 - выключатель (замок) зажигания

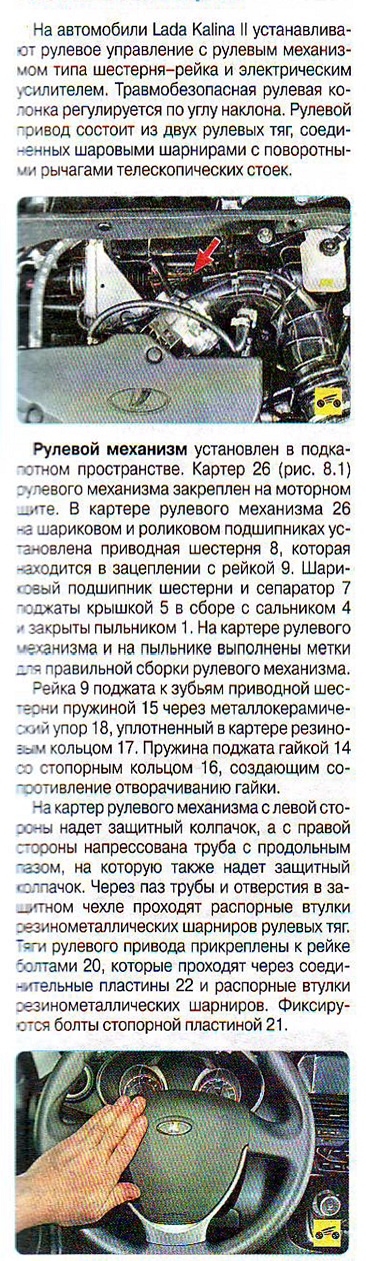

Рулевое колесо оснащено подушкой безопасности и
выключателем звукового сигнала.
Ступица рулевого колеса прикреплена гайкой к валу рулевой колонки.
На автомобиль устанавливают рулевую колонку с механизмом регулировки ее
положения по углу наклона и противоугонным устройством в замке
зажигания, блокирующим от поворота рулевой вал 1 (рис. 8.2).
Промежуточный вал 6 рулевого управления соединен с рулевым валом и
валом-шестерней рулевого механизма карданными шарнирами 5 и 7.
На рулевой колонке также размещены подрулевые переключатели управления
светом фар, указателями поворота, омыва-телем и очистителем ветрового
стекла, клавиши управления маршрутным компьютером.
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ РУЛЕВОГО УПРАВЛЕНИЯ, ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ
|
Причина неисправности |
Способ устранения |
|
Увеличенный свободный ход рулевого колеса |
|
|
Ослабление гаек крепления шаровых пальцев тяг |
Проверьте наличие шплинта, затяните гайки и зашплинтуйте их |
|
Увеличенный зазор в шаровых шарнирах тяг |
Замените наконечники тяг |
|
Износ резинометаллических шарниров тяг |
Замените резинометаллические шарниры или тяги |
|
Увеличенный зазор между упором рейки и гайкой |
Замените изношенные детали и отрегулируйте рулевой механизм |
|
Шум (стук) в рулевом управлении |
|
|
Ослабление гаек шаровых шарниров тяг |
Проверьте и затяните гайки |
|
Увеличенный зазор между упором рейки и гайкой |
Замените изношенные детали, отрегулируйте рулевой механизм |
|
Ослабление крепления рулевого механизма |
Подтяните гайки крепления рулевого механизма |
|
Тугое вращение рулевого колеса |
|
|
Повреждение подшипника верхней опоры стойки подвески |
Замените подшипник или опору в сборе |
|
Повреждение опорной втулки или упора рейки |
Замените поврежденные детали, заложите смазку |
|
Низкое давление в шинах передних колес |
Установите нормальное давление |
|
Повреждение деталей шаровых шарниров тяг |
Замените поврежденные детали |
|
Повреждение деталей телескопической стойки подвески |
Замените или отремонтируйте стойку подвески |
|
Повреждены подшипники верхнего вала рулевой колонки |
Замените подшипники |
|
Неисправен электроусилитель рулевого управления |
Замените электроусилитель в сборе с валом |
