Lada Kalina 2. Освещение салона

Для освещения передней части салона в обивке крыши над внутренним зеркалом заднего вида, в зависимости от комплектации, устанавливают блок освещения (рис. 1.15)...

...или одиночный плафон.

Блок освещения салона состоит из правого 1 (см. рис. 1.15) и левого 3 плафонов индивидуального освещения (направленного света), плафона 2 освещения салона, выключателей 4 и 6 плафонов индивидуального освещения и переключателя 5 режимов освещения. Правый и левый плафоны индивидуального освещения включают и выключают нажатием соответствующих клавиш выключателей 6 и 4.

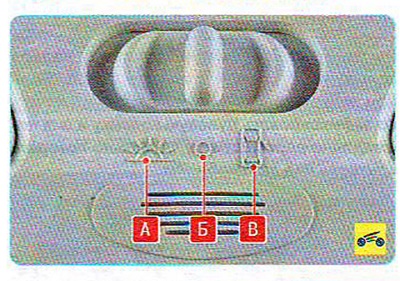

Режим работы плафона блока освещения салона зависит от положения переключателя 5:

- А - плафон включен и горит постоянно до момента его отключения;

- Б - плафон выключен;

- В - при включенном зажигании плафон освещения салона включается и выключается автоматически при открывании и закрывании дверей пассажиров. При выключенном зажигании плафон горит, если открыта любая дверь автомобиля. После закрывания всех дверей плафон продолжает гореть около 10 с, а затем гаснет.

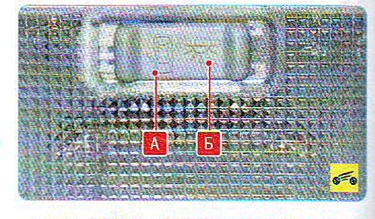

Режим работы одиночного плафона зависит от положения переключателя:

- А - при включенном зажигании плафон освещения салона включается и выключается автоматически при открывании и закрывании дверей пассажиров. При выключенном зажигании плафон горит, если открыта любая дверь автомобиля. После закрывания всех дверей плафон продолжает гореть около 10 с, а затем гаснет;

- Б - плафон включен и горит постоянно до момента его отключения;

- среднее положение переключателя -плафон выключен.

В вариантном исполнении предусмотрена функция энергосбережения для устройств внутреннего освещения салона, которая позволяет отключить их питание при длительном освещении.

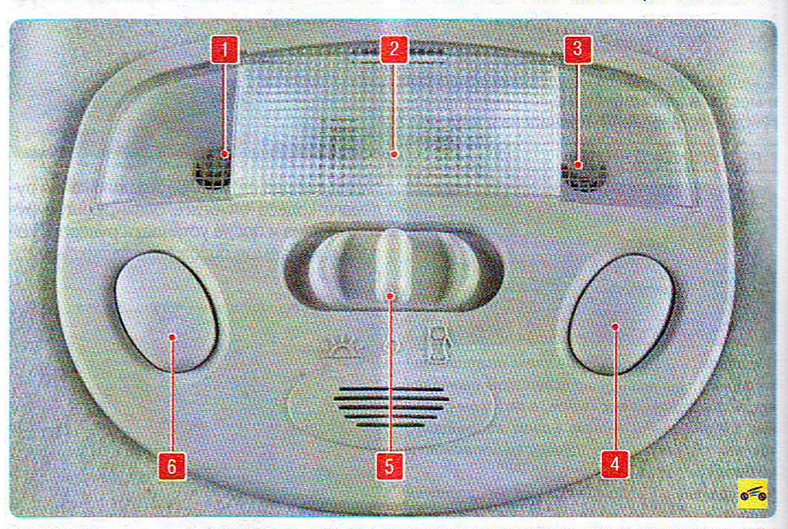

Рис 1,15 Блок освещения салона: 1 - правый плафон индивидуального освещения; 2 - плафон освещения салона; 3 - левый плафон индивидуального освещения; 4 - выключатель левого плафона индивидуального освещения; 5 - переключатель режимов плафона освещения салона; б - выключатель правого плафона индивидуального освещения
