Toyota Tundra / Sequoia / Lexus LX-570. Фары и противотуманные фары

Снятие и установка фар (Lexus LX-570)

Примечание: установка производится в порядке, обратном снятию.

1. Снимите передний бампер (см. главу "Кузов").

2. Отверните четыре болта, отсоедините разъемы, фиксатор и снимите фару в сборе.

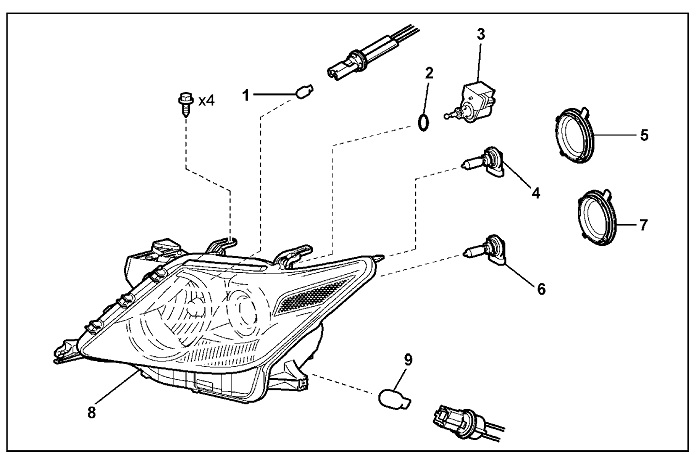

Фары (Lexus LX-570). 1 - лампа габарита, 2 - кольцевое уплотнение, 3 - электропривод корректора фары, 4 - лампа фары №2, 5 - крышка патрона лампы фары №2, 6 - лампа фары №1, 7 - крышка патрона лампы фары №1, 8 - фара, 9 - лампа указателя поворота.

Снятие и установка фар (Toyota Sequoia, Toyota Tundra)

Примечание: установка производится в порядке, обратном снятию.

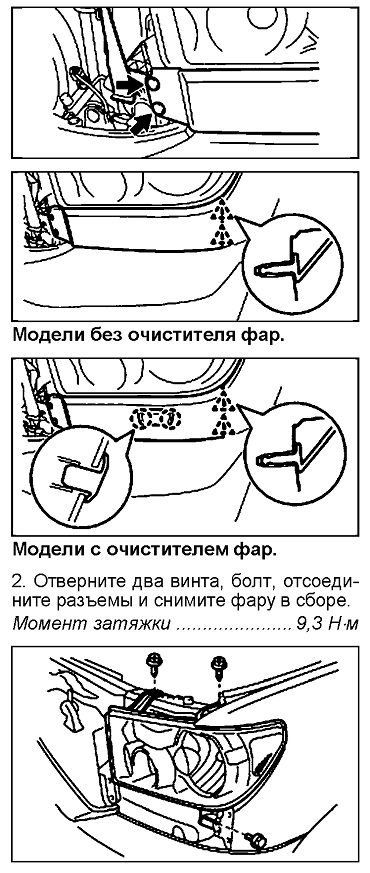

1. Отсоедините пистоны, фиксаторы и снимите под фарную панель.

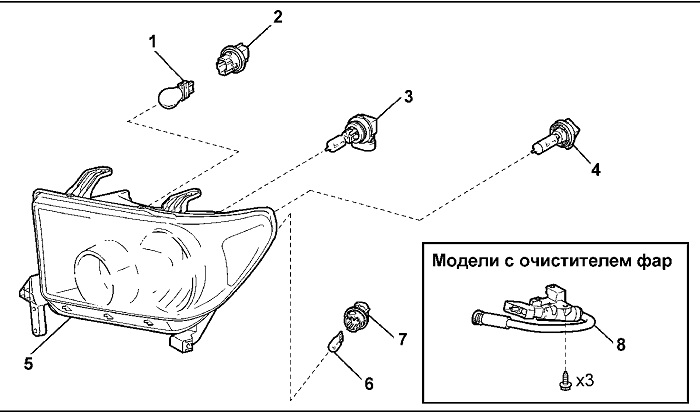

Фары (Toyota Sequoia, Toyota Tundra). 1 - лампа указателя поворота, 2 - патрон лампы указателя поворота, 3 - лампа фары №1, 4 - лампа фары №2, 5 - фара, 6 - лампа габарита, 7 - патроны лампы габарита, 8 - электронасос очистителя фар.

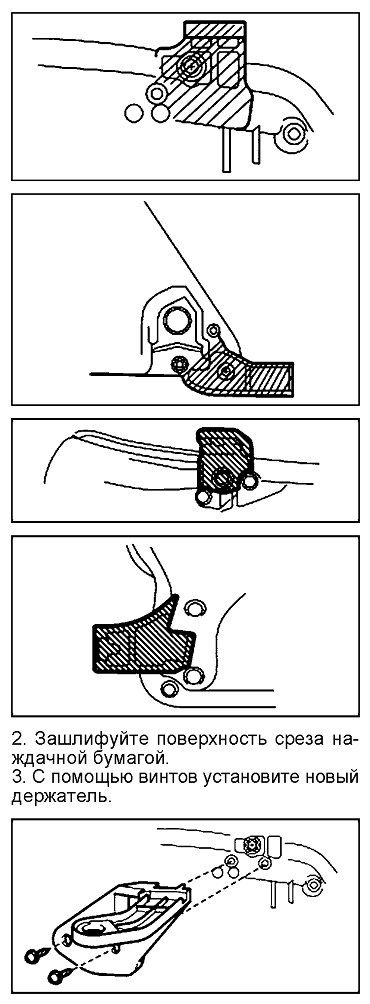

Замена держателей (Lexus LX-570)

1. Срежьте часть держателя, показанную на рисунке штриховкой.

Снятие и установка противотуманных фар (Lexus LX-570)

Примечание: установка производится в порядке, обратном снятию.

1. Снимите передний бампер (см. главу "Кузов").

2. Отсоедините фиксатор, разъем, отверните четыре винта и снимите противотуманную фару в сборе.

3. Снимите лампу противотуманной фары, как показано на рисунке.

Снятие и установка противотуманных фар (Toyota Sequoia)

Примечание: установка производится в порядке, обратном снятию.

1. Отсоедините фиксаторы и снимите отделку противотуманной фары.

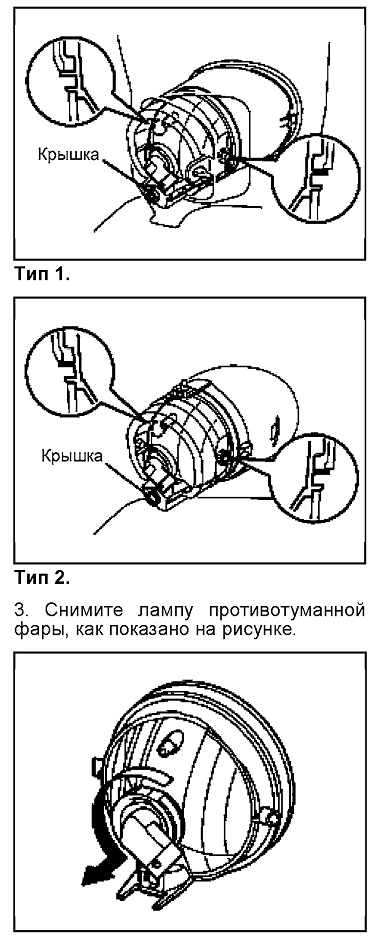

Снятие и установка противотуманных фар (Toyota Tundra)

Примечание: установка производится в порядке, обратном снятию.

1. Снимите передний подкрылок.

2. Отсоедините разъем, нажмите на крышку уплотнителя (тип 1) или регулировочного винта (тип 2), отсоедините фиксаторы и снимите противотуманную фару в сборе.
